Los proyectores iluminan una zona limitada. El lugar de montaje y la orientación son variables. Los proyectores se ofrecen con diferentes ángulos de irradiación y distribuciones luminosas.

Criterios para los proyectores:
- La selección de las lámparas determina el color de luz, brillantez, duración de vida, intensidad luminosa
- El ángulo de irradiación determina el cono de luz, y éste es determinado por el reflector
- El ángulo de apantallamiento limita el deslumbramiento y aumenta el confort visual
- Giro y orientación
- Accesorios: Lentes, filtros; apantallamiento

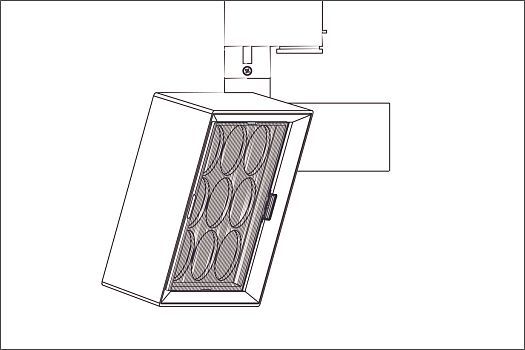

Proyectores

Luminarias

Proyectores

Los proyectores tienen una distribución luminosa desde haz intensivo (Spot aprox. 10°) hasta haz extensivo (Flood aprox. 30°) con un cono de luz de rotación simétrica.

Un detalle típico de los proyectores consiste en los accesorios que se emplean con ellos:
- Lentes: Lentes dispersores o de escultura
- Filtros: Los filtros de color, UV o infrarrojos
- Viseras antideslumbrantes, cilindros de apantallamiento, aros antideslumbrantes o rejillas de panal

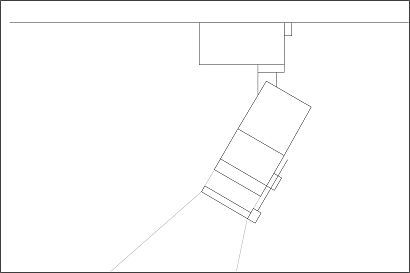

Proyector de contornos

Los proyectores de contornos disponen de una ópticas para la proyección con diferentes ángulos de irradiación.
Hay algunos tipos de proyectores dotados de lentes convergentes o Fresnel para obtener un ángulo de irradiación variable. Los proyectores con sistemas representadores (proyector de contornos) permiten crear adicionalmente una variedad de contornos del cono de luz o de representaciones, mediante la proyección de diafragmas o plantillas (Gobos).

Disposición

En el caso de cuadros colgados en paredes u objetos ubicados en un local, la luz debería incidir con un ángulo de 30°.

Aplicación

ERCO

Acentuación o proyección en
- Museos
- Exposiciones, galerías de arte
- Locales comerciales
- Áreas de presentación

Debido a las variaciones posibles en lo que al lugar de montaje y la orientación se refiere, los proyectores admiten su adaptación a fines diferentes. Una distribución luminosa de haz intensivo posibilita la iluminación de áreas pequeñas, incluso desde distancias mayores, mientras que la distribución luminosa de haz más extensivo, de los proyectores bañadores, permite la iluminación de áreas mayores con solamente una luminaria. Para la proyección de efectos luminosos se tienen Gobos y lentes estructuradas. Adicionalmente se pueden utilizar filtros de película.

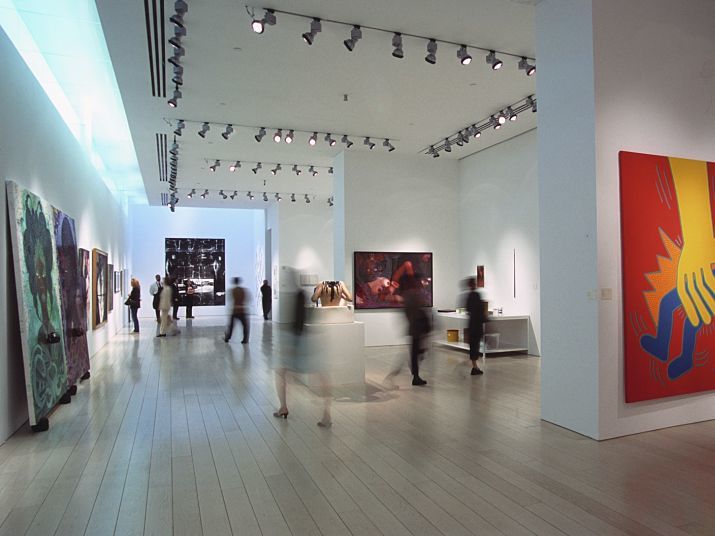

Casa de subastas Christie´s, Nueva York

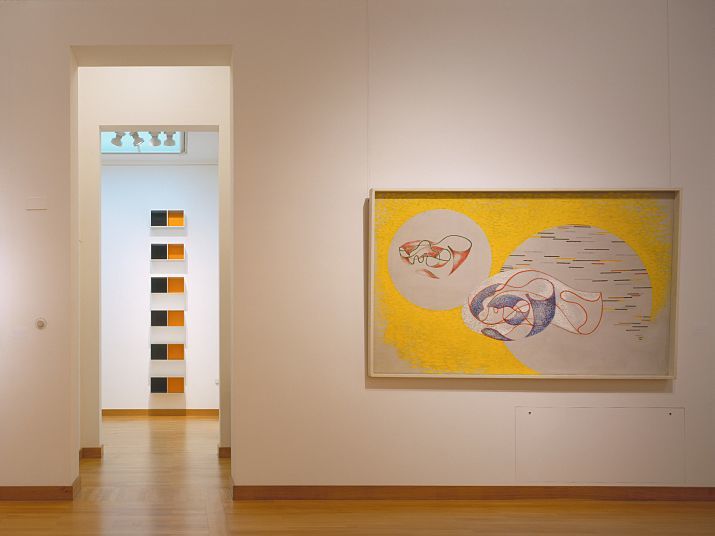

Galería Gmurzynska, Colonia

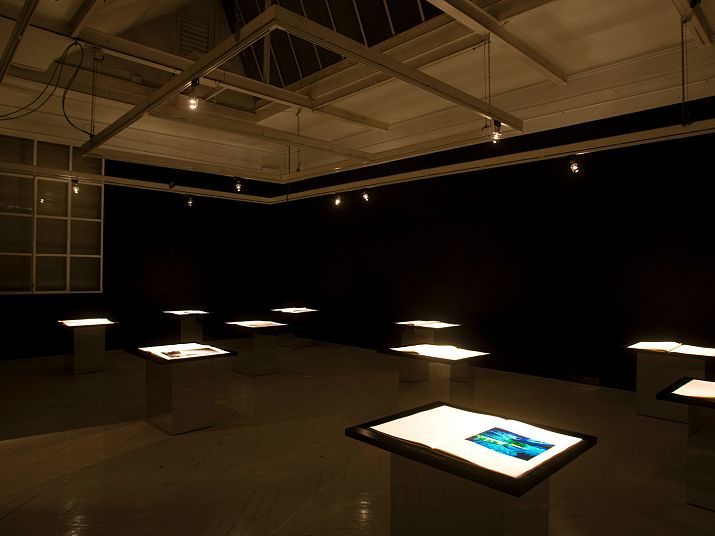

Museo del Arte Bunkamura, Tokio

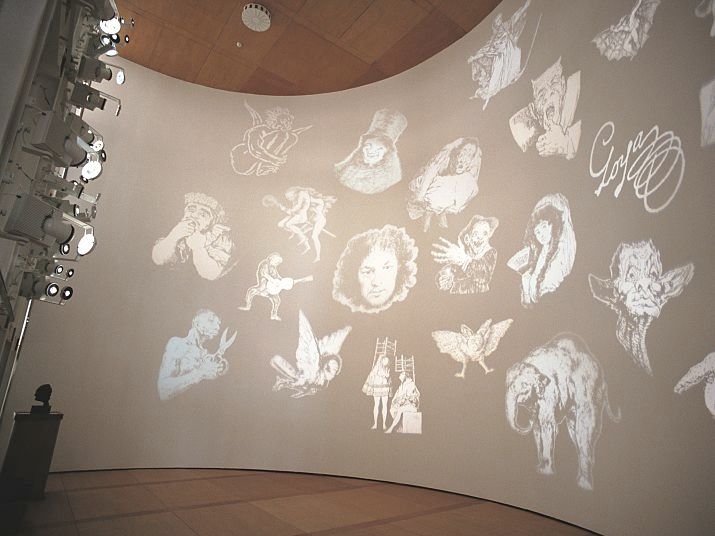

Expo Sevilla, España
