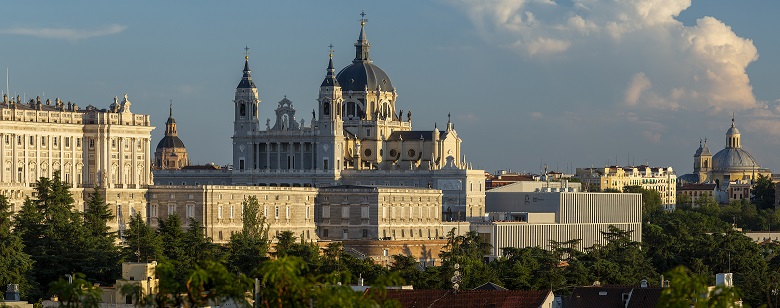

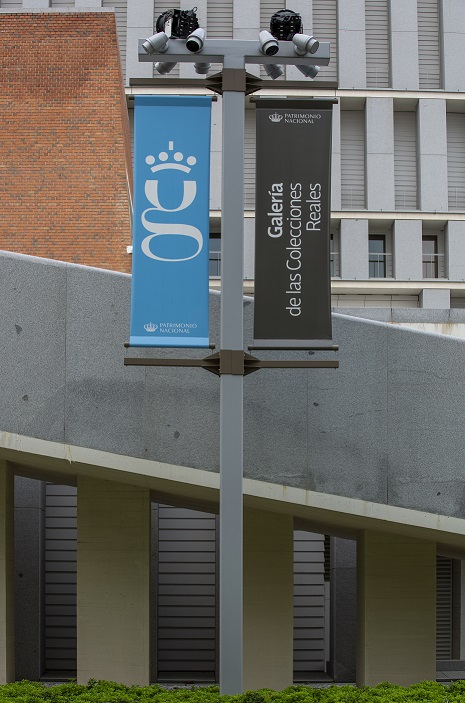

Nos encontramos en el nuevo museo de Patrimonio Nacional construido en el complejo del Palacio Real de Madrid. La Galería de las Colecciones Reales, ubicada en el corazón de la historia y el arte, alberga una colección impresionante de tesoros culturales procedentes del patrimonio de la Corona, y se convierte en un homenaje a nuestro pasado. Cada rincón de esta galería respira historia, desde sus imponentes muros hasta las obras maestras albergadas.

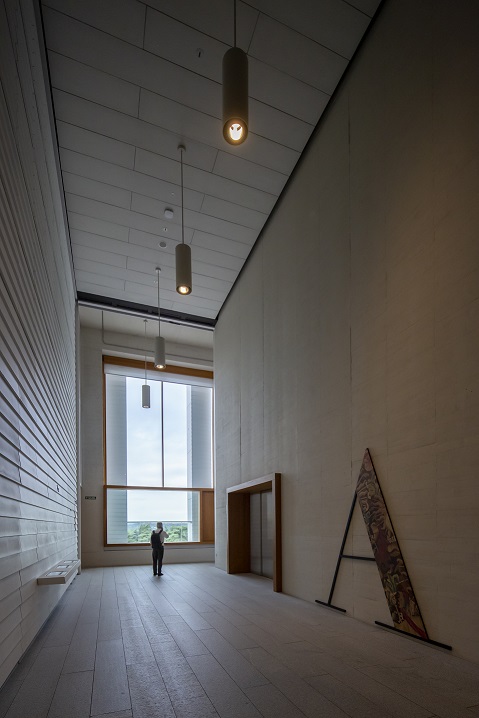

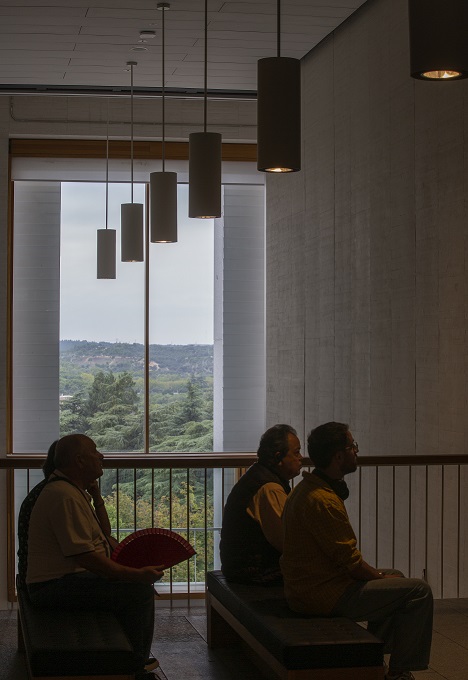

Esta obra plenamente contemporánea es proyectada por los arquitectos Emilio Tuñón Álvarez y Luis Moreno Mansilla, e inaugurado por los Reyes el 25 de Julio de 2023. Su fachada se configura a base de pilares de hormigón armado recubiertos por placas de granito en la cara exterior. El interior sorprende por la amplitud de espacios, la luz natural y las vistas hacia el paisaje exterior. El inmueble cuenta con una superficie construida total de 40.475 m2 distribuidos en 6 plantas.
Alberga, entre otros, tres salas expositivas en unas grandes naves diáfanas de 120 metros de largo por 16 metros de ancho, generadas por una sucesión de pórticos de hormigón.
El modelo de museo por el que se ha optado es el lineal, con un recorrido principal descendente, que comienza en el acceso situado entre el Palacio Real, la Catedral de la Almudena y el propio museo, para finalizar en la planta -3, a la altura de los jardines del Campo del Moro. Cuenta con más de 3.200 m2 destinados para la exposición permanente y más de 1.300 m2 para exposiciones temporales. Su visita constituye un viaje por cinco siglos del arte y la historia de los reyes de España convirtiéndose en un escaparate a la belleza, cultura y la historia de España.
Galería de las Colecciones Reales - Sala de exposición1.
Galería de las Colecciones Reales - Sala de exposición 2.
Galería de las Colecciones Reales - Sala de exposición 3.

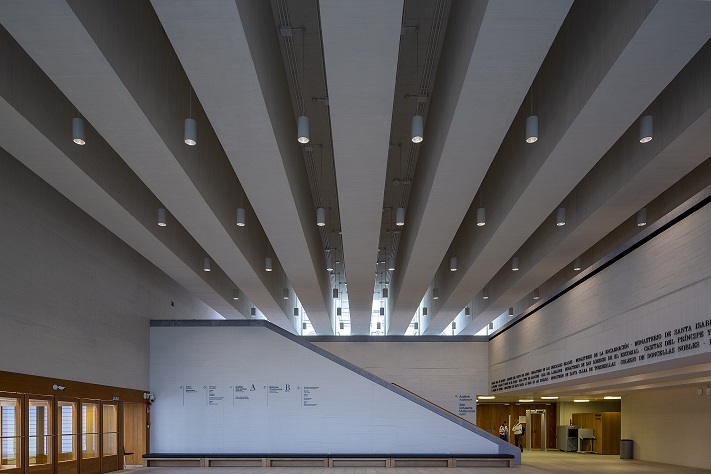

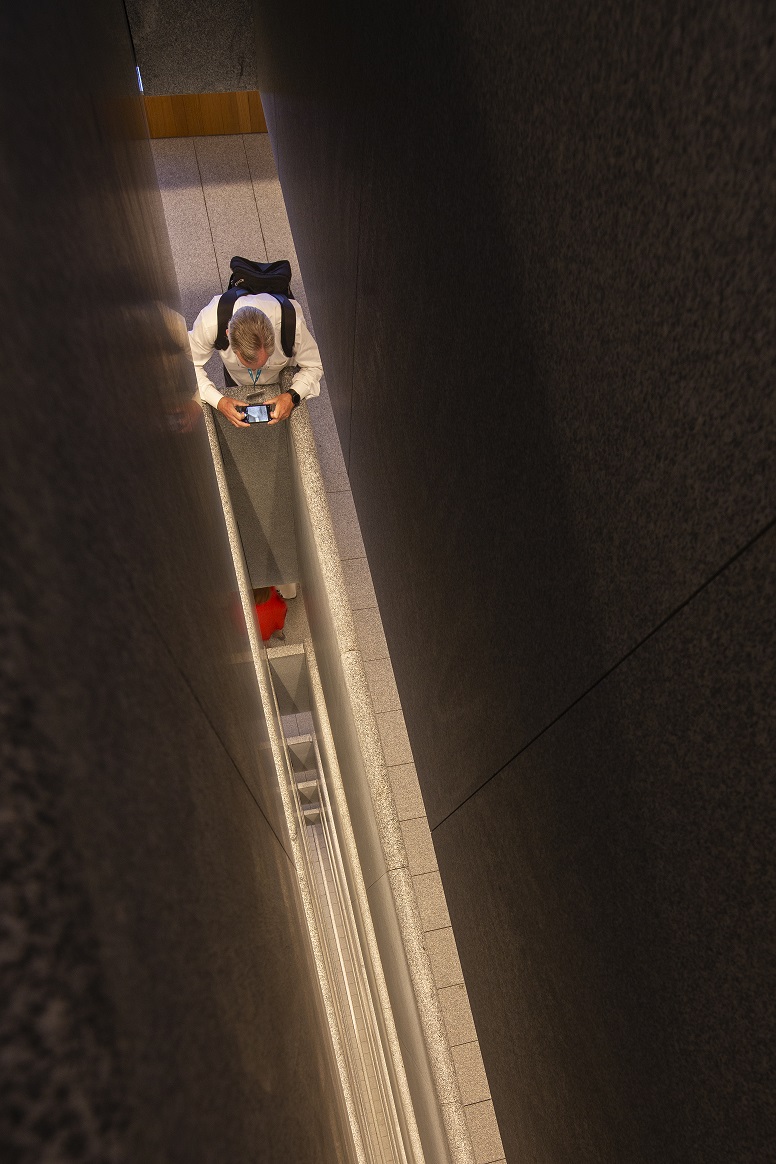

Accedemos a las salas expositivas a través de una gran rampa. Desde el ojo de la rampa a través de los pasamanos es el único lugar desde donde se aprecia la gran altura de la construcción.
En el momento de la inauguración, las naves destinadas a la exposición de las colecciones serían:

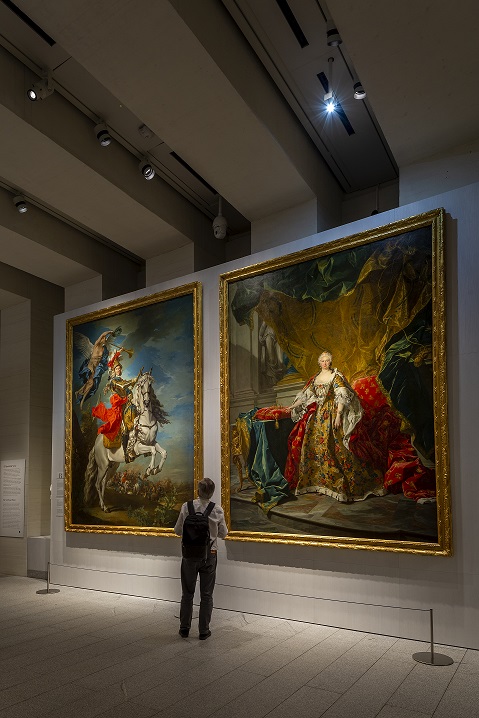

La planta 1: Retrato de Isabel Farnesio (Loo, Louis- Michel van- 1737)

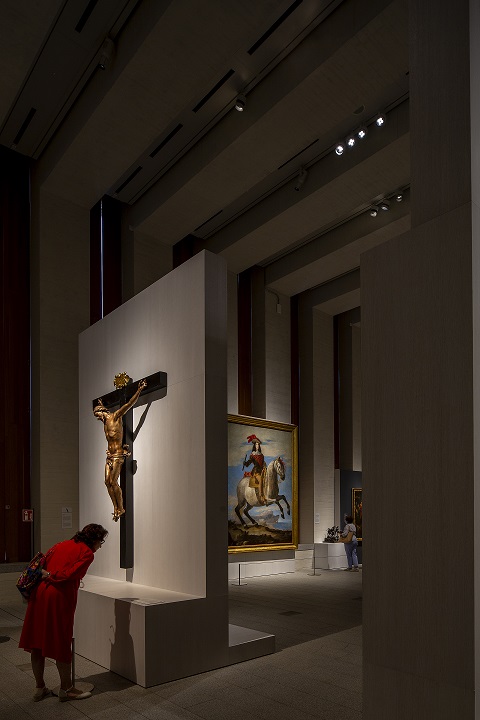

Planta 1: Retrato de don Juan José de Austria a caballo ( Ribera, Josè de- el Españoleto- 1648)

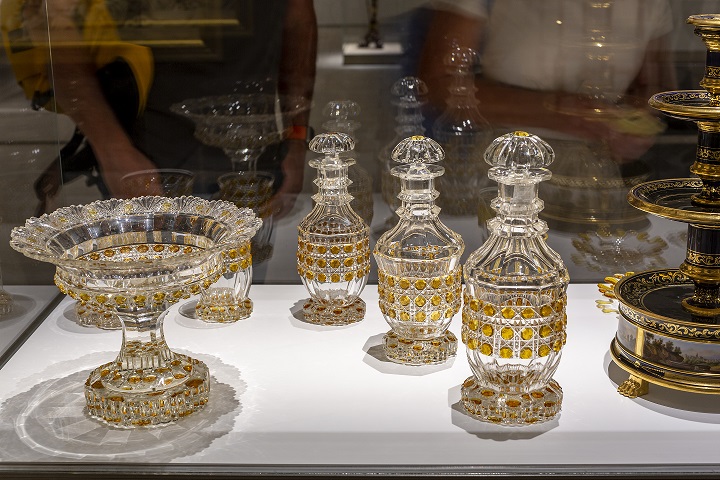

Planta 2: Piezas emblematicas cuberteria de los Borbones
Planta 2: Piezas emblematicas de oro maciso de los Borbones

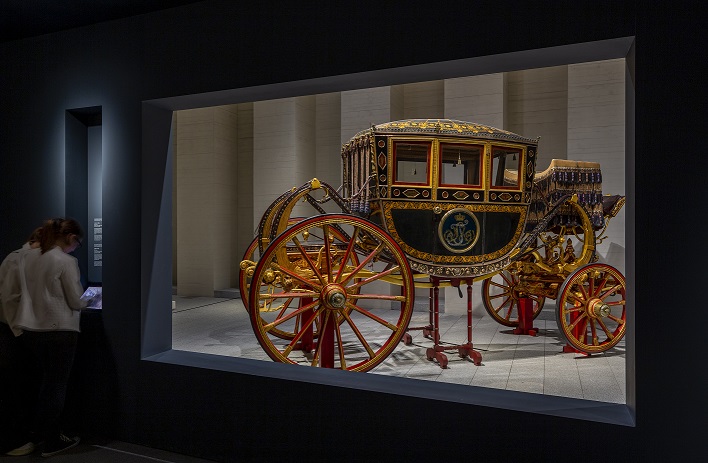

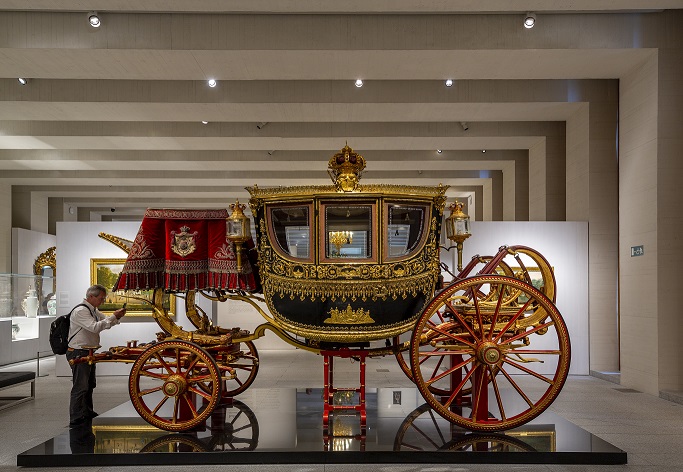

Planta 3: Coche de la Corona Real (Gonzáles, Julián y otros- 1829 - 1833)
Planta 3: Coche de la Corona Real

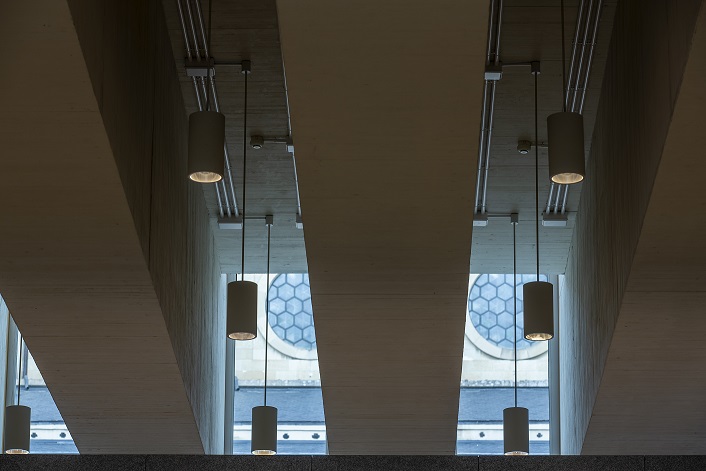

Las naves diáfanas poseen una arquitectura muy marcada y definida gracias a los pórticos de hormigón blanco, colocados de forma transversal y paralelos entre sí a lo largo de todo el espacio. Estas jácenas generan una secuencia de ritmos que se potencian gracias a la luz natural que entra por los ventanales orientados a poniente. Esta luz natural dibuja los ritmos con planos de luces y sombras. Cuentan con una separación de 1 metro entre ellas y de 1 metro de altura cada una.
A la hora de plantear la iluminación de este espacio, los arquitectos Emilio Tuñón Álvarez y Luis Moreno Mansilla intervinieron en la dotación del sistema general de iluminación junto a los experimentados asesores luminotécnicos de ERCO. El encargo del proyecto constaba de dos intervenciones: por un lado, iluminar el contenedor, y por el otro, el contenido.
Para unificar ambas soluciones, se implantó entre las jácenas un techo diseñado, fabricado e instalado por el departamento de arquitectura de techos de ERCO. Este techo esta construido con un perfil de aluminio, diseñado específicamente para este espacio, alojado entre los pórticos a 50cms para dejar la parte superior libre para instalaciones. El diseño del perfil fue perfectamente estudiado. Este, resuelve diferentes necesidades como ser utilizado para el soporte de la placa de techo que ocultaría las instalaciones, como sujeción para los railes empotrados desde donde se realizará la iluminación del contenido, y, confeccionado con una inclinación específica que ocultaría en su totalidad la iluminación destinada al contenedor.
La iluminación del contenedor es indetectable y está resuelta desde la parte superior del perfil que recoge un sistema lineal con una óptica específica para hacer el baño de estas jácenas. De esta manera, simulamos el efecto creado por la luz natural, creando los ritmos de planos iluminados y planos oscuros.

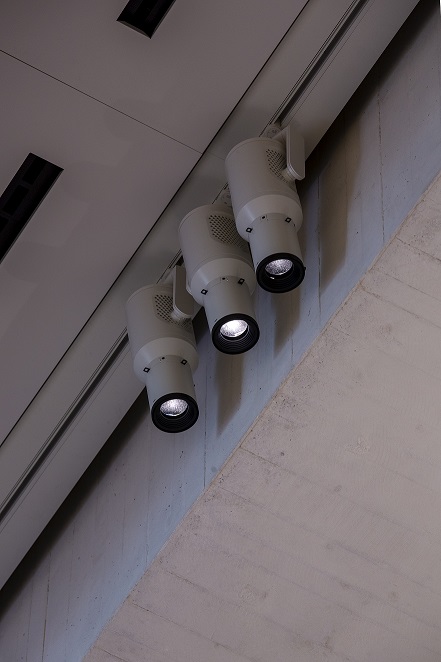

La iluminación del contenido está diseñada desde los extremos de las placas del techo donde se encuentran empotrados railes electrificados que serán soporte de los proyectores. Se encuentran a ambos lados de la placa para tener la posibilidad de atacar las obras con los ángulos y orientación adecuados. Además, el diseño de iluminación de ERCO para la Galería de las Colecciones Reales se basa en la integración de la luz en la arquitectura. De esta manera, las luminarias elegidas, discretas y elegantes, se fusionan con la estructura histórica y arquitectónica del lugar, respetando su estética y su legado. Se opta por este sistema de proyectores ya que podrán ser utilizados de una manera muy flexible, pudiendo así realizar futuras intervenciones o cambiar la organización y percepción visual dependiendo de la exposición temporal.

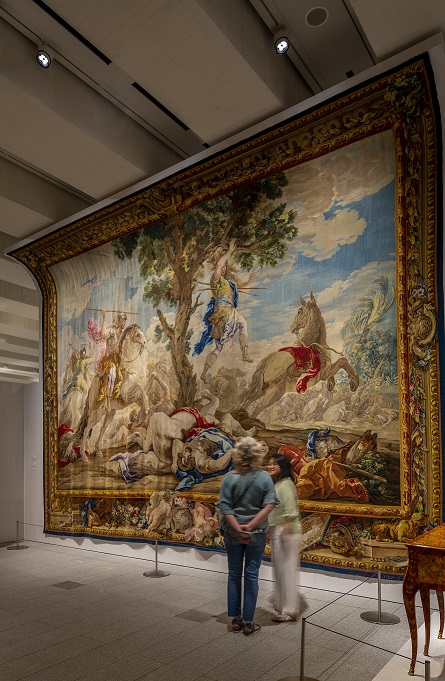

Para la iluminación del contenido, de las obras expuestas, en este emblemático espacio, nos enfrentamos al desafío de una arquitectura de estas dimensiones, alturas de los 6 a 8 metros y gran diversidad en el tamaño y material de las piezas a contemplar. Descubrimos desde tapices de gran formato, carrozas, trajes, armaduras, vasijas…

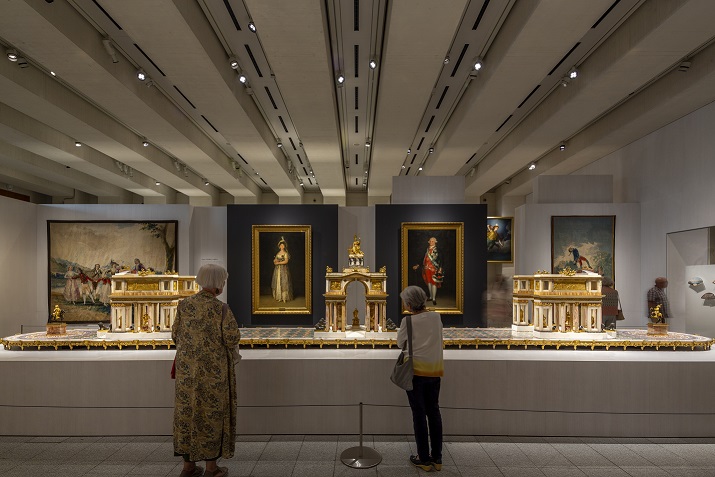

Dessert de las Glorias de España (Velázquez, Isidro y otros - 1802- 1805)

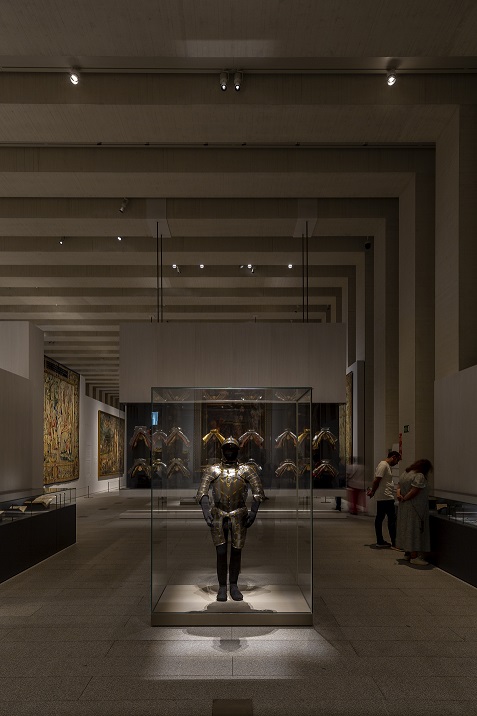

Armadura (Cesa, Pompeo Della - 1590)

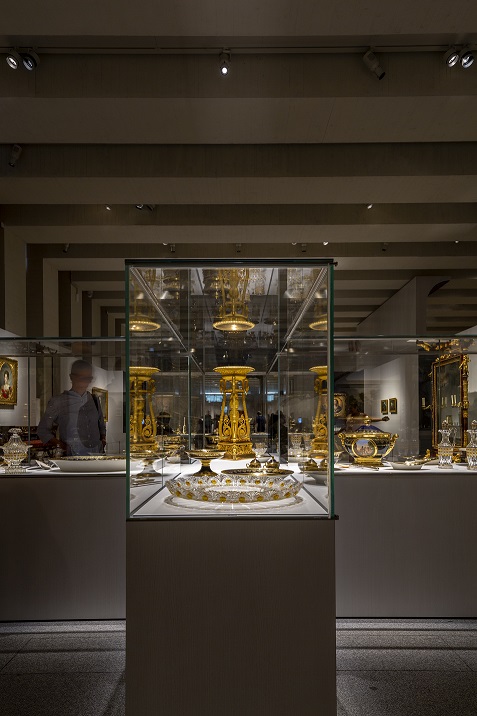

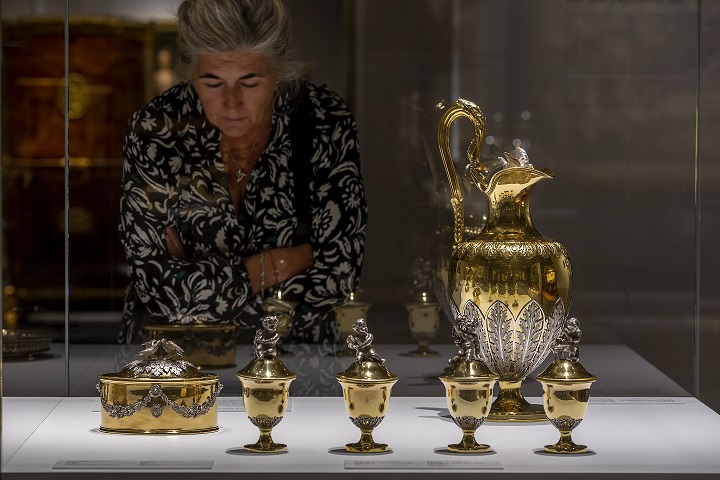

Piezas emblematicas de los Borbones
Esta gran variedad de tamaños y volúmenes es imprescindible tenerla en cuenta a la hora de elegir el producto con el que iluminar. Se seleccionó una familia de proyectores flexible, que ofrezca prestaciones muy versátiles, para poder abarcar todas las obras. Así, con la misma apariencia exterior del producto, obtenemos diferentes ópticas para el control absoluto de la luz, podemos variar la intensidad de ésta según las necesidades de la obra…
Para espacios altos, los haces de luz estrechos son esenciales para un gran confort visual. Por ello, se emplean lentes cerradas como narrow spot, spot y flood. Dándoles la orientación y ángulo adecuados, se consigue inundar y acentuar únicamente la obra, y no el resto del entorno. También, influyen las distancias desde las que proyectemos. Una distancia mayor requiere una potencia mayor para lograr niveles de iluminación similares en comparación con distancias más cortas.

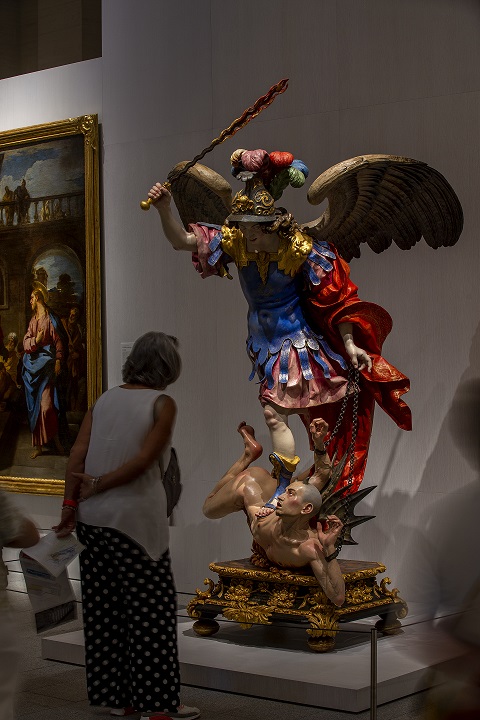

El arcángel San Miguel venciendo al demonio (Arcos, Tomás de los y otros - 692)

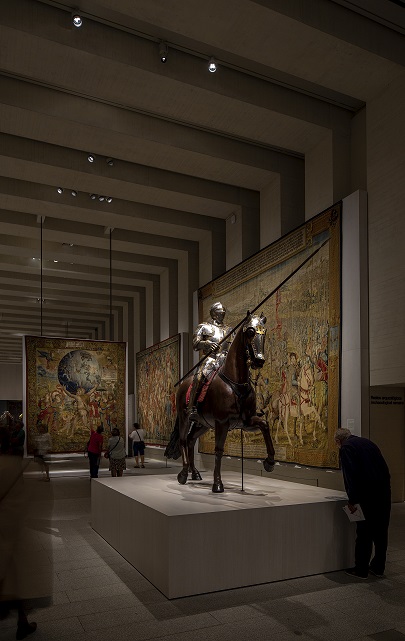

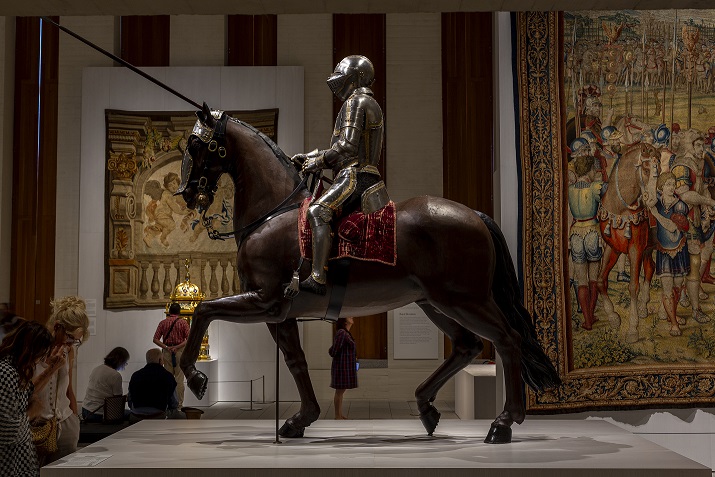

Armadura de Moholberg para caballeria (Helmschmid, Desiderius- 1544)
Gracias a la tecnología y control óptico de ERCO, sus proyectores no deslumbran directamente. Uno de los proyectores suministrados para este espacio es el Eclipse InTrack con una lente para la reproducción de contornos con bordes nítidos mediante regulador de contornos. Este proyector permite generar haces de luz libremente ajustables y nítidamente delimitados. Mediante un simple giro de la lente, se puede ajustar sin escalonamiento el diámetro del haz de luz desde spot (15º) hasta wide flood (65º). Es especialmente aconsejado para una iluminación de zonas con productos expuestos cambiantes.
Se necesita determinar individualmente la sensibilidad espectral de los objetos de la colección. Un espectro luminoso con escaso efecto nocivo es imprescindible para la presentación del arte acorde a criterios de conservación. Pudiendo garantizar LEDs de alta calidad para evitar los componentes UV e IR en el espectro. Categorizamos en las obras con fotosensibilidad baja (sin restricciones), con fotosensibilidad media (200 lx) y fotosensibilidad alta (50 lx). Y se tiene en cuenta el tiempo a la exposición como factor determinante. Cada material desde tapices, manuscritos, textiles, oleo, policromías, metal, piedra deben se iluminados de manera específica

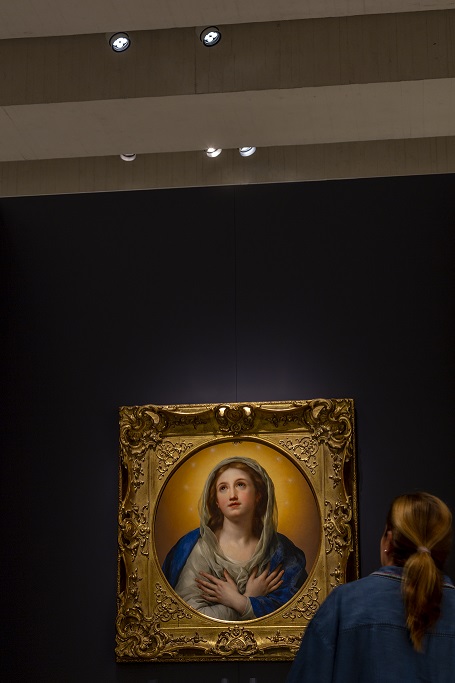

Virgen María (Cristofari, Pietro Paolo y otros- 1738)

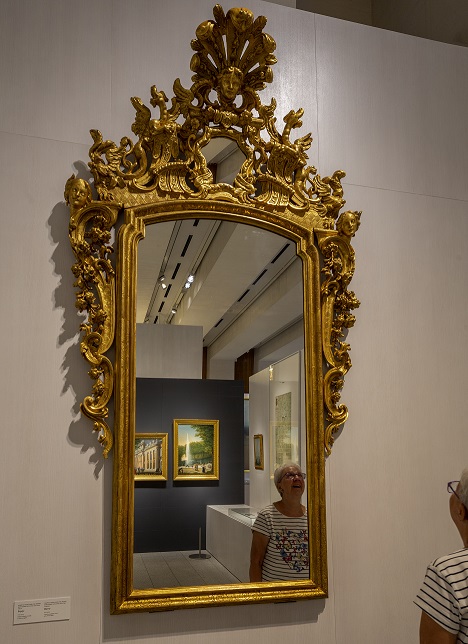

Espejo (Steccone, Bartolomeo y otros- 1735-1736)

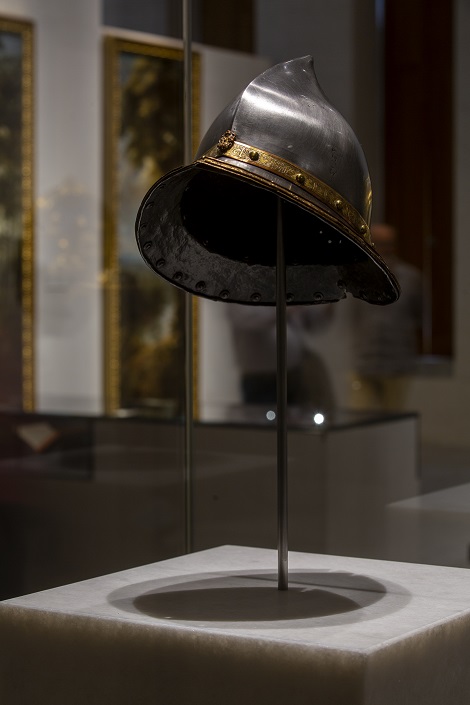

Capacete de Fernando el Católico (1500)

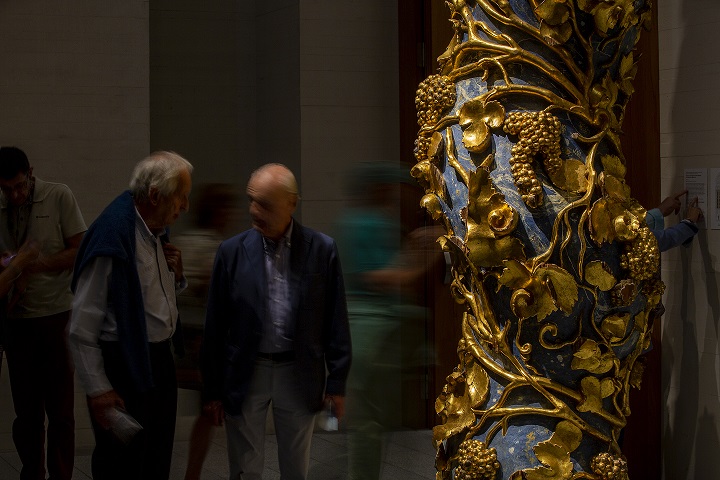

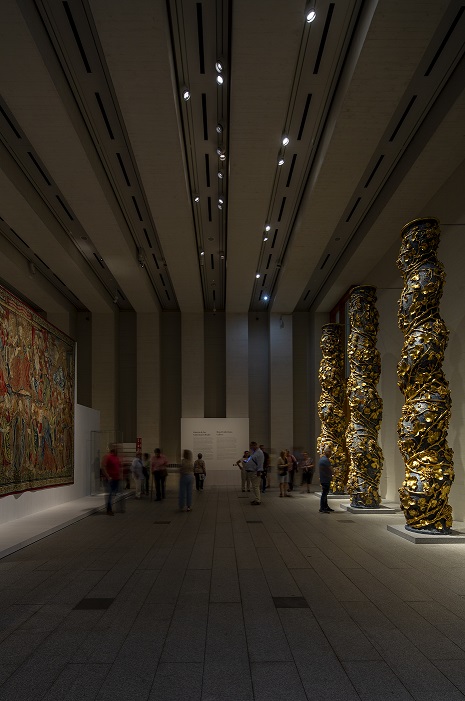

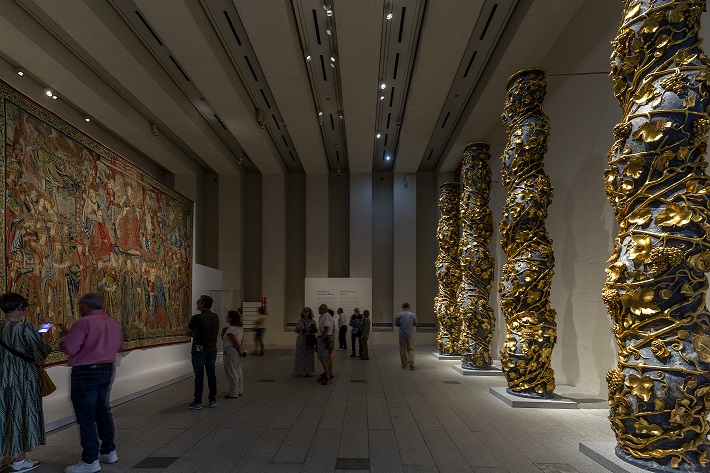

Teniendo en cuenta esta particularidad, el contenido esta tratado con una iluminación más escénica, jugando con luces y la sombras, donde generamos diferentes focos de atención para el observador. Por ejemplo, con este juego de contrastes, resaltamos los detalles escultóricos de estas cuatro imponentes columnas salomónicas.
La luz dibuja los detalles y relieves dorados del fuste de las columnas decoradas con hojas de pámpano y racimos de uvas, y revela el intenso azul lapislázuli que se rescató tras la restauración. Éstas miden 5,65 metros de altura, con lo que utilizamos proyectores con ópticas muy cerradas esenciales para un gran confort visual. Además, permiten llevar la luz únicamente donde queremos resaltar.
PROYECTORES ERCO:
Los materiales utilizados son de la más alta calidad. Los LED, las ópticas, los accesorios y los componentes electrónicos se seleccionan cuidadosamente para garantizar un buen resultado luminotécnico con un rendimiento duradero y fiable.
Gracias a la innovadora tecnología proporcionada por los productos ERCO, conseguimos mediante una misma familia de proyectores una gran versatilidad de haces luminosos, variedad de potencias, un gran confort visual y un control determinado para las luminarias.

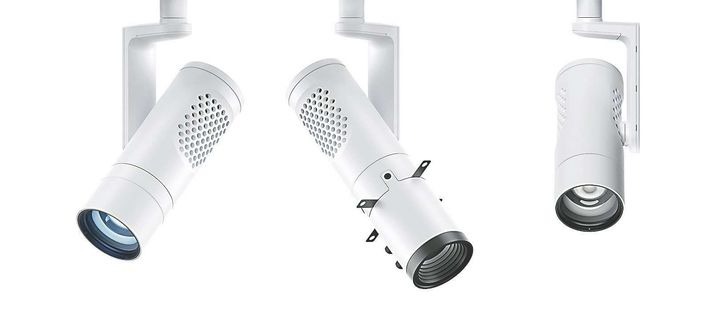

Imagen 1: Proyector ECLIPSE FRAMER

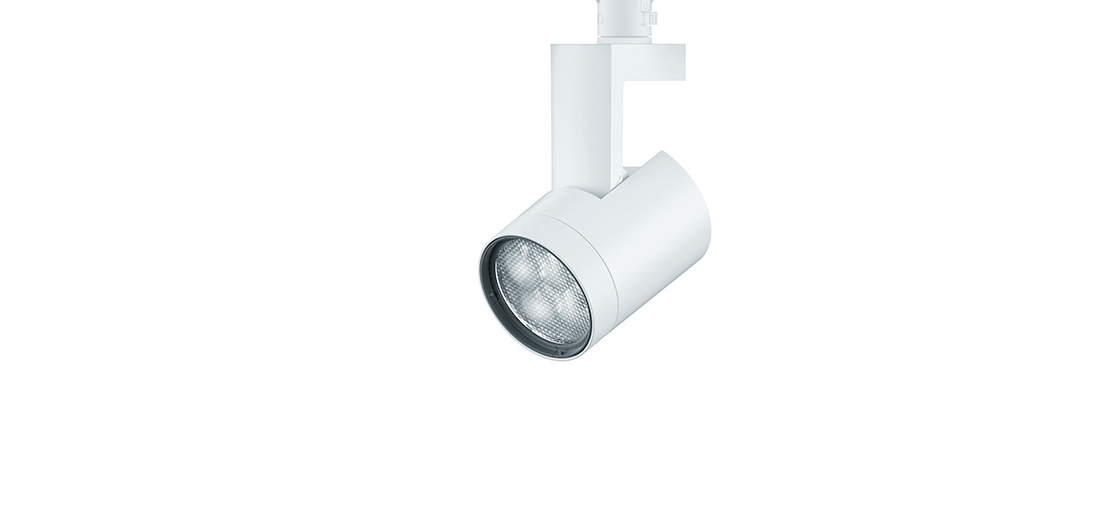

Imagen 2: Proyector PARSCAN
Los proyectores empleados, nos permiten direccionar la luz de manera precisa, eliminando deslumbramientos y protegiendo las obras. Garantizando que los visitantes disfruten de la experiencia visual en su máxima expresión. Los LED eficientes energéticamente y con excelente reproducción cromática son esenciales para crear la atmosfera adecuada en este espacio histórico y mantener las intenciones de los artistas. Además, todos los proyectores implementados en esta obra son DALI, para lograr un control absoluto de la instalación.
En conclusión, la Galería de las Colecciones Reales es un ejemplo impresionante de cómo la iluminación innovadora puede elevar una colección de arte a nuevas alturas. Con los principios de iluminación de ERCO y la elección de luminarias de alta calidad, se ha logrado una experiencia única para los visitantes. Esta colaboración entre la tradición y la tecnología moderna demuestra que la iluminación puede ser una forma de arte en sí misma, capaz de realzar y proteger nuestro patrimonio cultural.
La Galería de las Colecciones Reales es un testimonio de cómo la iluminación puede fusionar el pasado y el presente con igual esplendor, creando un puente entre generaciones y culturas a través del arte y la luz.
Artículo realizado por LAURA OSETE MONTERO
