Éviter l'éblouissement

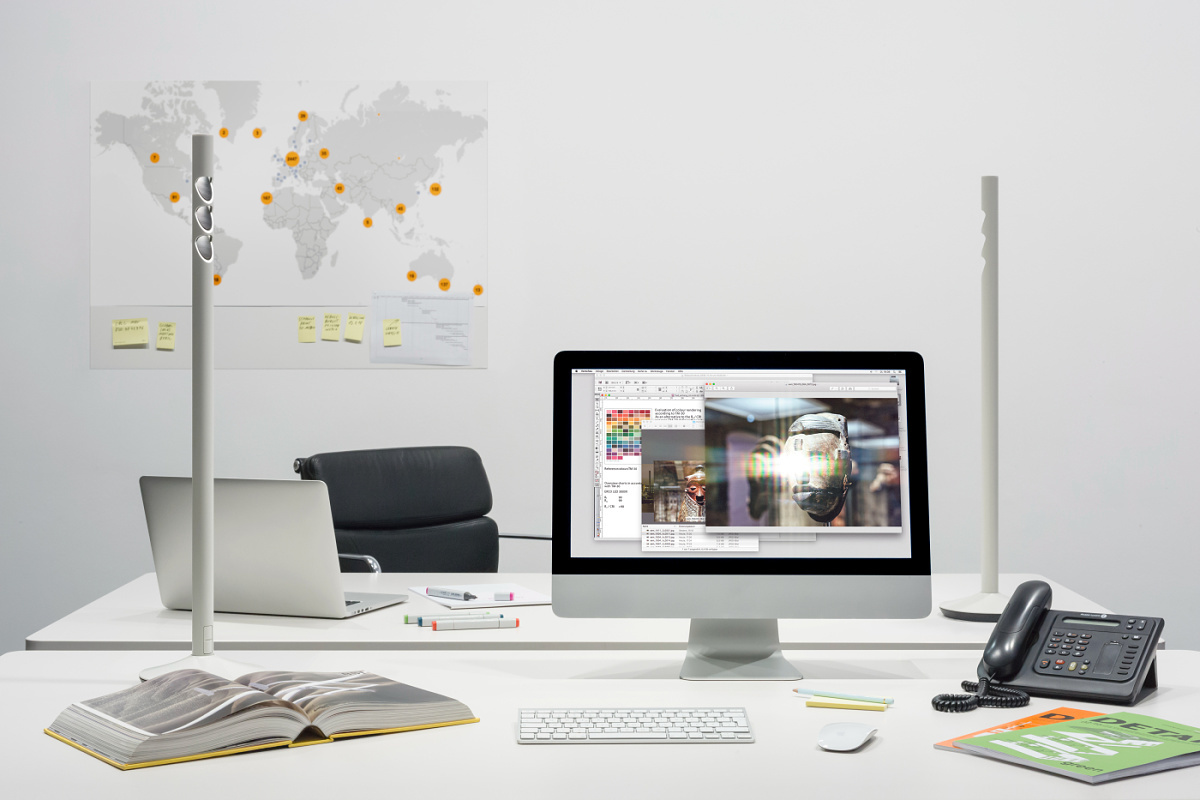

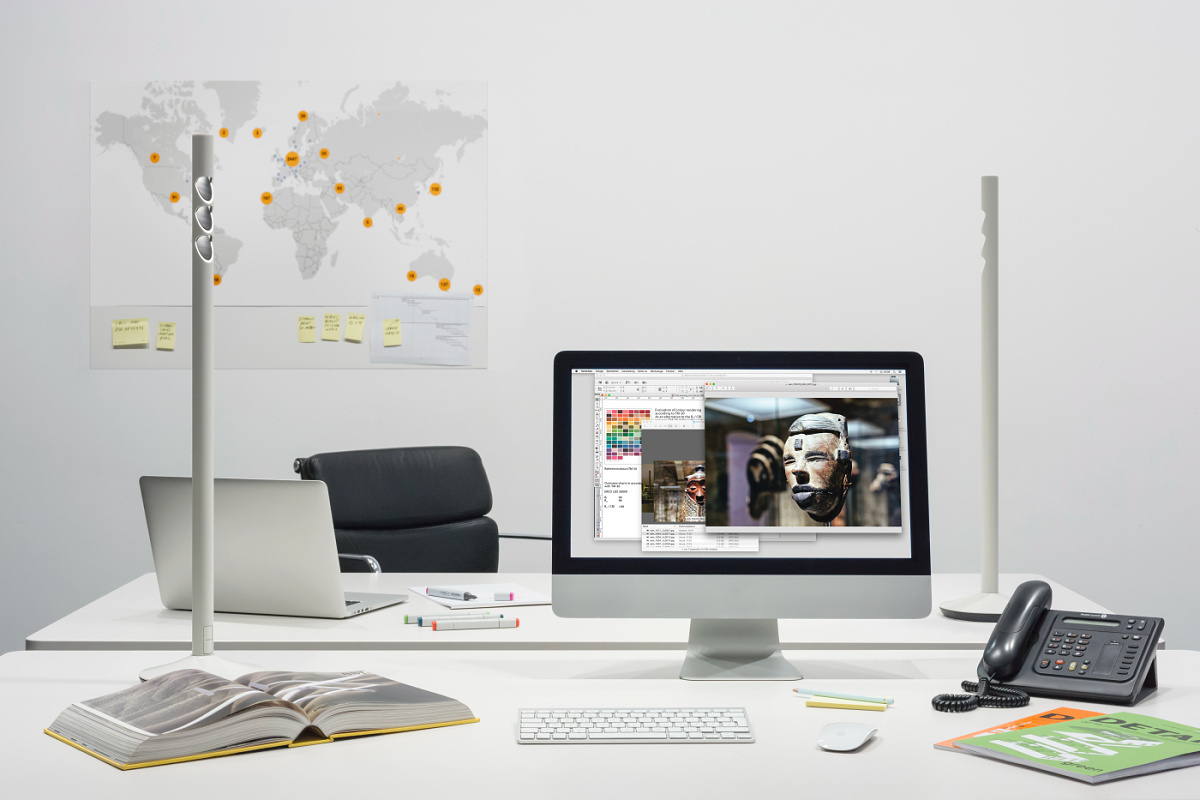

L'absence d'éblouissement par réflexion contribue largement au confort visuel sur le poste de travail. Les Downlights devraient par exemple être disposés de part et d'autre du poste de travail. Des réflexions désagréables, notamment sur le clavier, peuvent ainsi être évitées. Des appareils d'éclairage avec un cut-off de 30° fournissent une bonne base pour le confort visuel. Une luminosité agréable sur les parois de l'arrière-plan contribue également au bien-être au niveau du poste de travail.

Optimiser la disposition des appareils d'éclairage

Des appareils d'éclairage au-dessus du plan de travail renforcent le risque d'éblouissement par réflexion. Ce problème se retrouve sur les appareils d'éclairage disposant d'un cut-off insuffisant et dont les répartitions de lumière à faisceau large sont à l'origine de réflexions gênantes sur l'écran. De telles réflexions diminuent la performance visuelle et peuvent provoquer des sensations de fatigue et des maux de tête. Le degré d'éblouissement des appareils d'éclairage est défini pour l'éclairage de bureau par la valeur UGR (Unified Glare Rating).
Valeurs de référence de la norme EN 12464-1 :
– UGRL <19 sur le poste de travail
– UGRL <22 à l'accueil

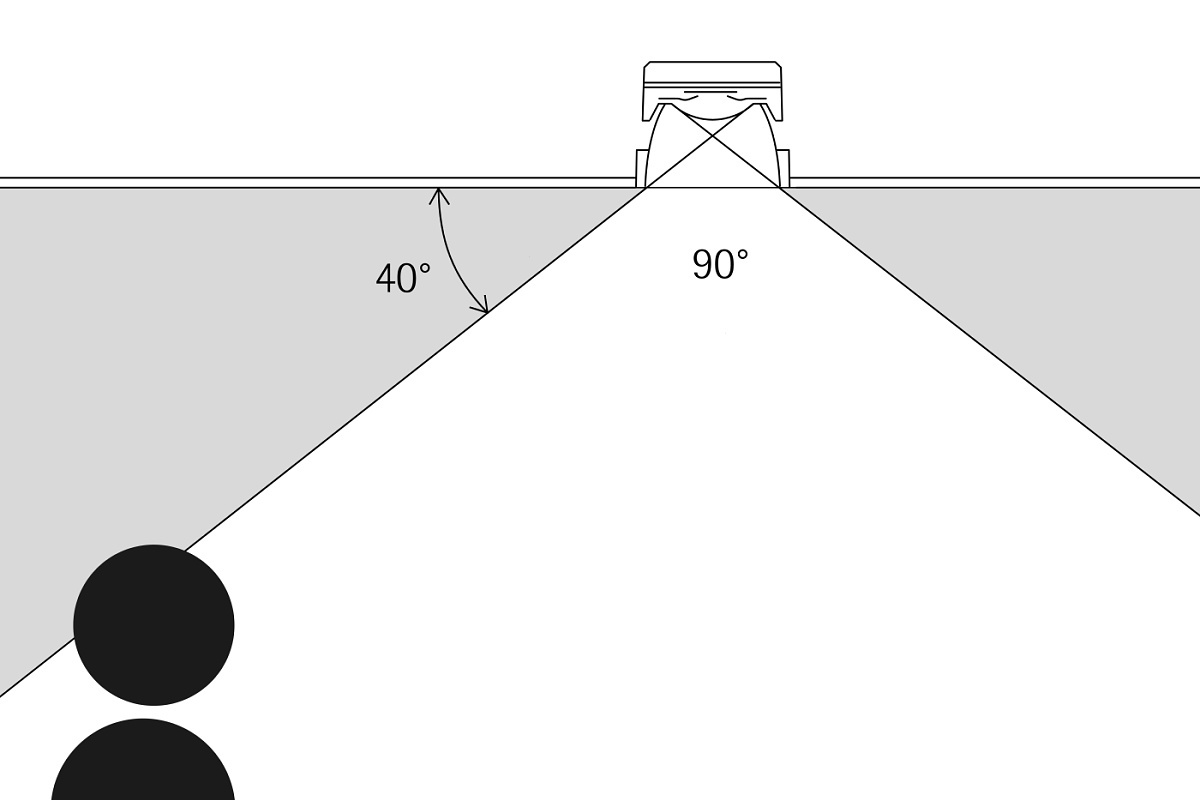

Utiliser des appareils d'éclairage dotés d'un bon confort visuel

Deux facteurs déterminent fortement l'éblouissement direct par les appareils d'éclairage : l'angle cut-off de l'appareil d'éclairage et la disposition de ce dernier. La valeur caractéristique d'éblouissement direct UGR ne concerne pas uniquement un appareil d'éclairage donné car elle dépend toujours de la pièce et de la position de l'observateur.

Domaine d'application des tableaux UGR

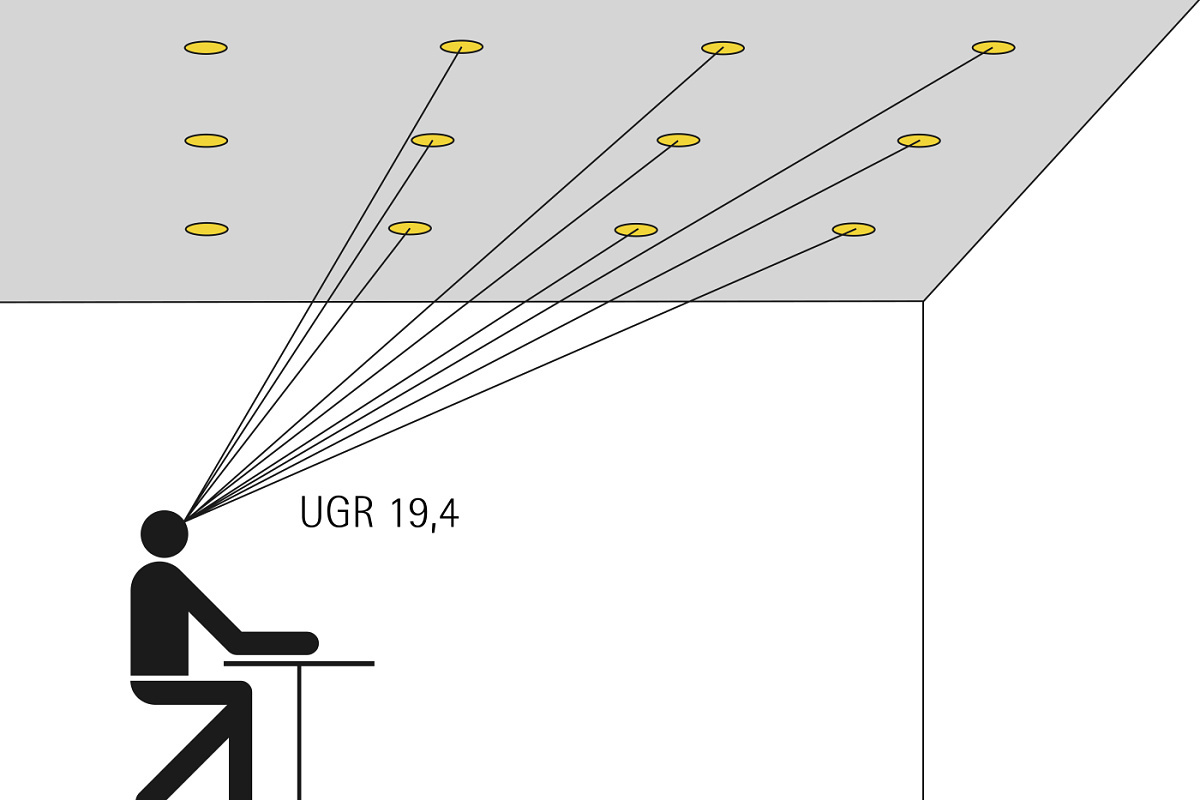

L'éblouissement dépend en particulier de la disposition des appareils d'éclairage. Les valeurs UGR fournies par les tableaux des fiches techniques produit ne sont valables que pour une trame régulière d'un type d'appareil d'éclairage dans une pièce rectangulaire. La valeur UGR peut s'écarter de l'indication de la fiche technique dans le cas d'un calcul pour une position d'observateur donnée dans cette pièce. Si par exemple une fiche technique indique une valeur UGR <22, le calcul d'éclairage pour un poste de travail donné pourra délivrer une valeur UGR de 19,4.

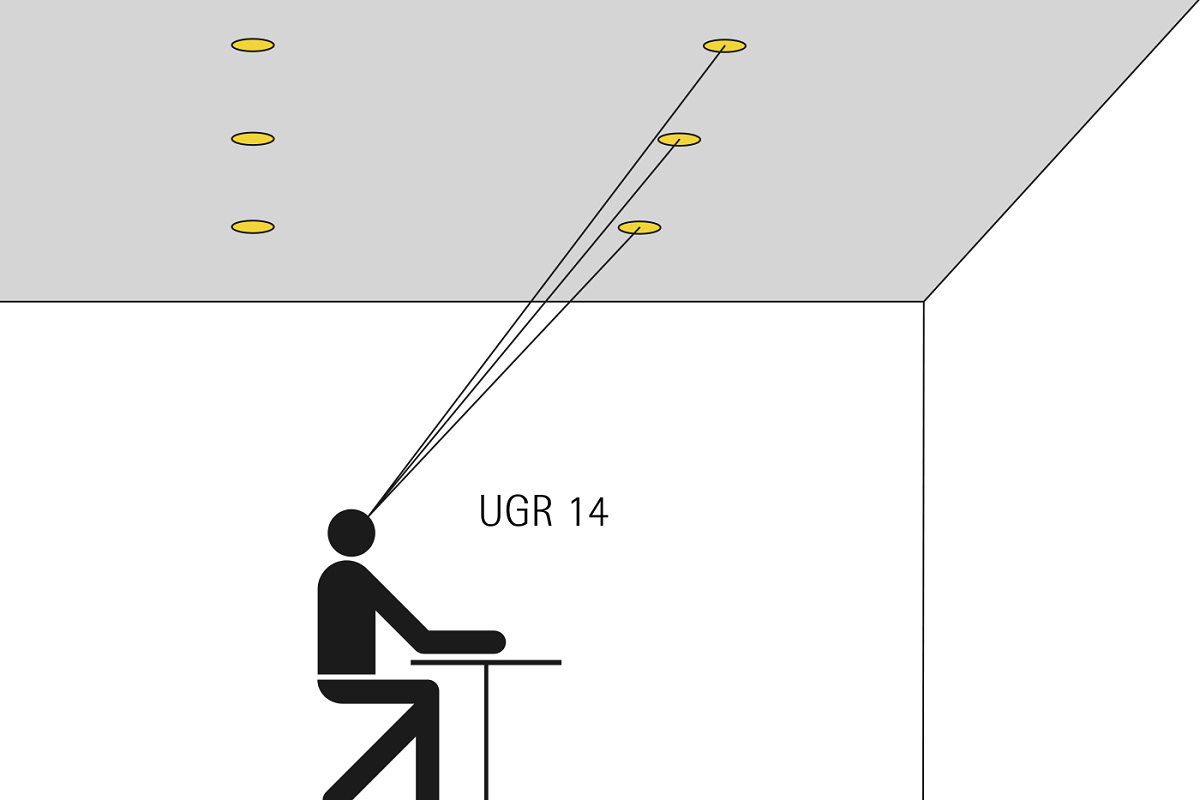

Disposition des appareils d'éclairage et position de l'observateur

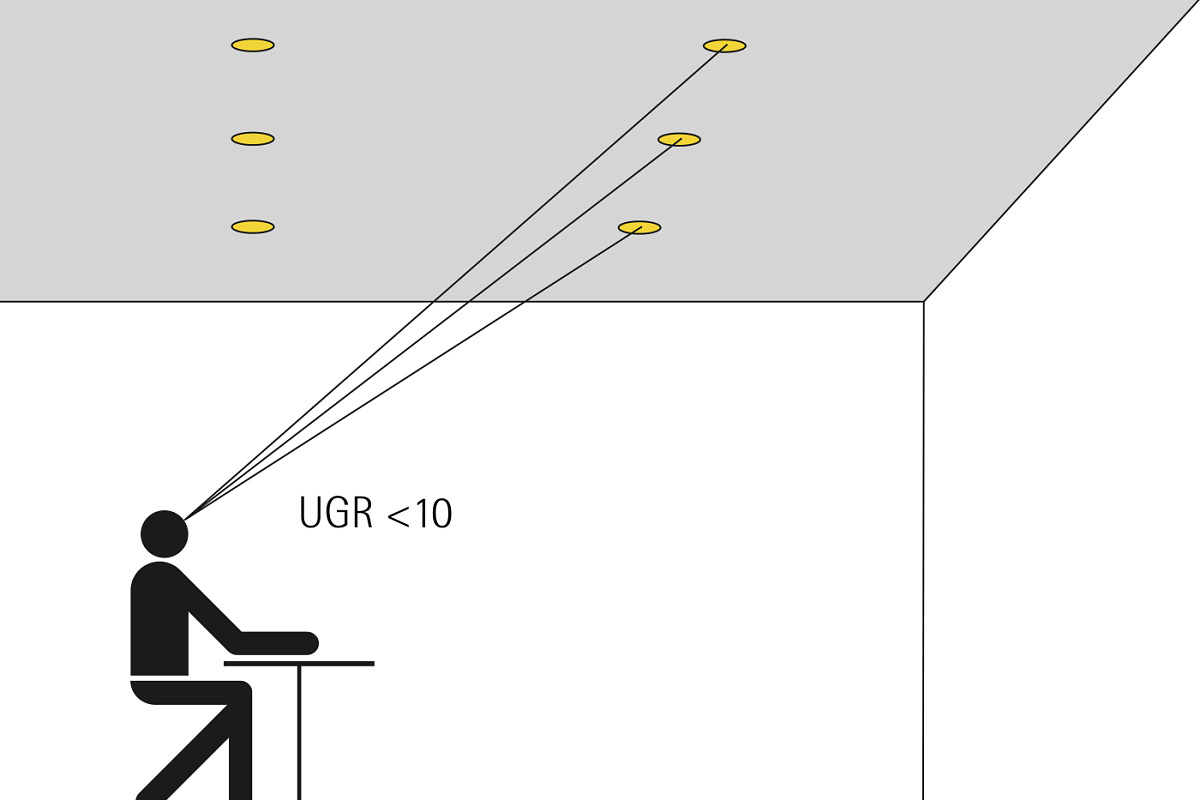

Un calcul informatique de la valeur UGR sera nécessaire pour des situations avec une trame irrégulière d'appareils d'éclairage ou avec différents appareils d'éclairage présentant des flux lumineux et des répartitions de lumière différents, mais également dans le cas de pièces non rectangulaires. Il convient de noter que le résultat du calcul n'est valable que pour la position d'observateur indiquée. L'exemple montre qu'un appareil d'éclairage avec une valeur UGR de 22 dans la fiche technique peut atteindre une valeur UGR <10 à la suite d'un calcul informatique. Cette valeur correspond à l'éblouissement minimum selon l'échelle UGR.

Calcul d'éclairage individuel pour UGR

Une modification de la disposition des tables de travail nécessite une réévaluation de la valeur UGR pour la nouvelle position de l'observateur. Les calculs individuels sont à la fois plus précis et offrent aux concepteurs une plus grande diversité d'appareils d'éclairage. En effet, des appareils d'éclairage avec une valeur de UGR < 22 pour la pièce dans son ensemble peuvent atteindre par un calcul informatique individuel une valeur acceptable UGR <19 avec une disposition correspondante des appareils d'éclairage.
