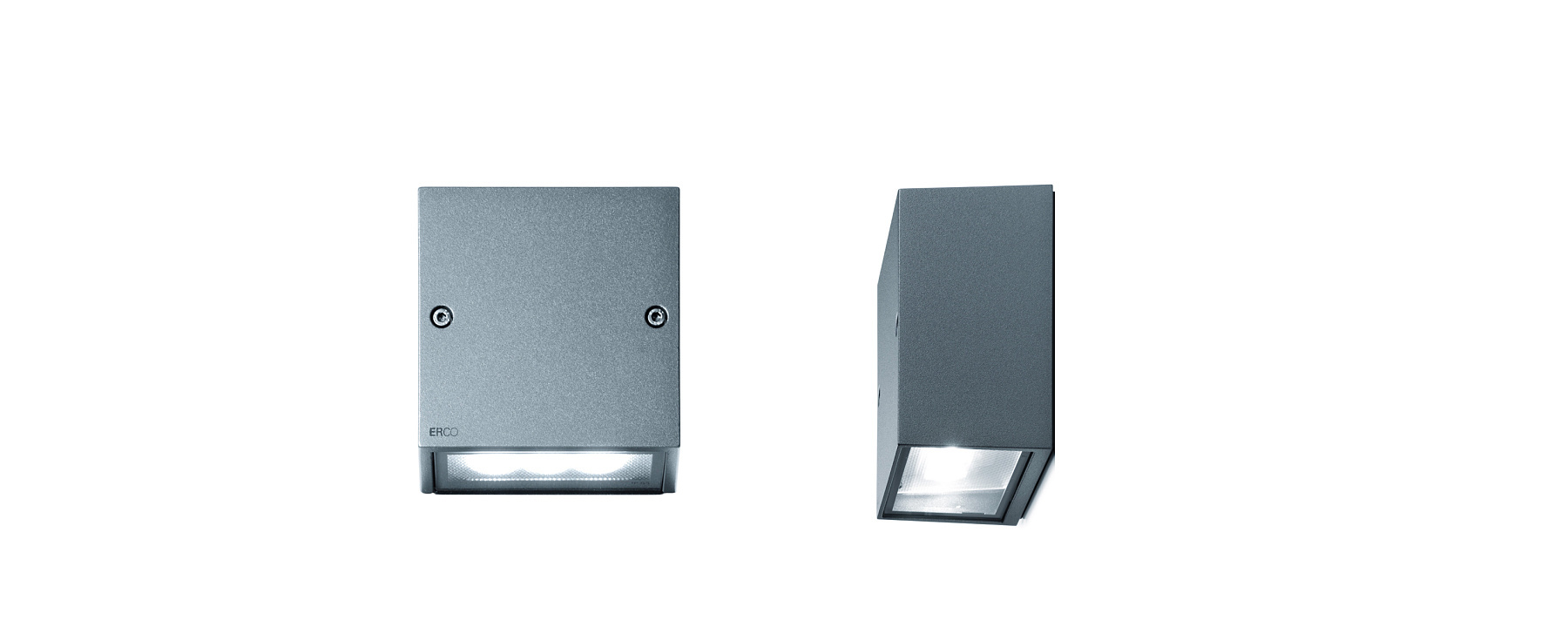

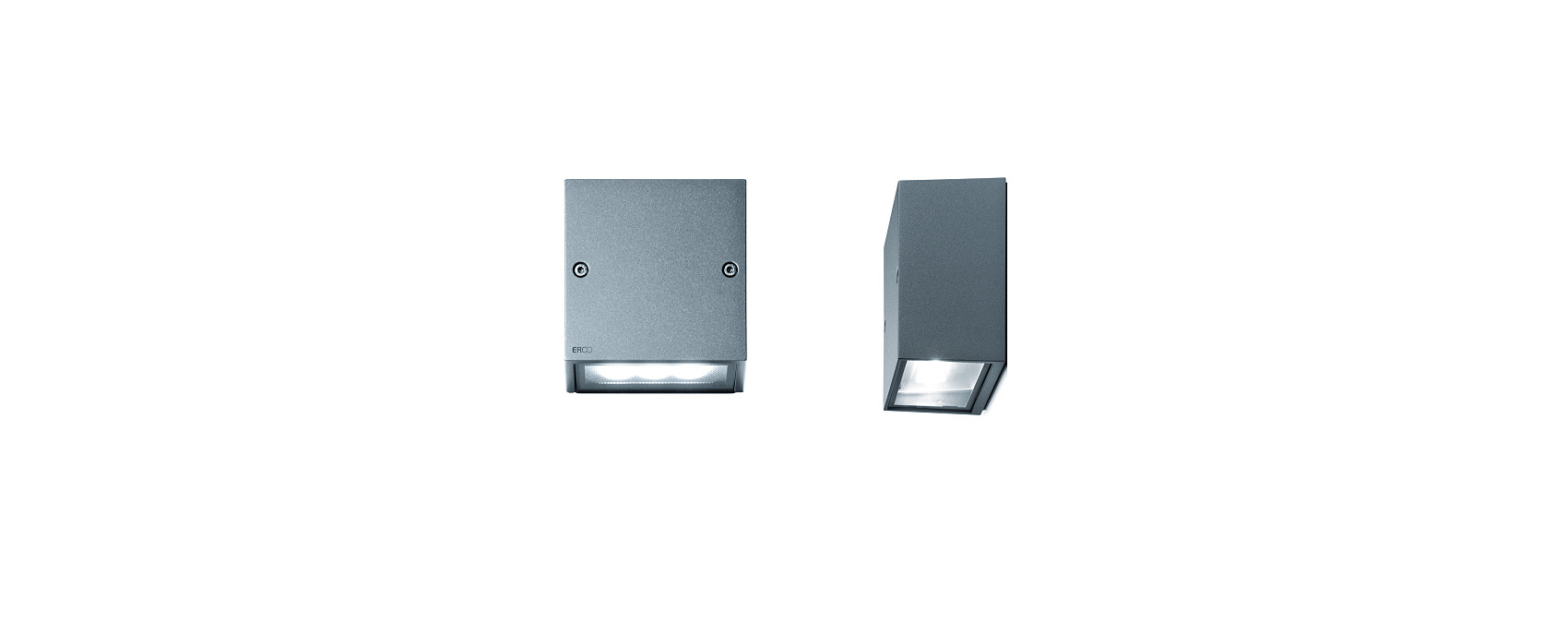

Kubus. La boîte à lumière

L’éclairage des façades et du sol pour l’intérieur et l’extérieur dans un concept design

Particularités de Kubus
Consulter la description produit

À faisceau large ou plongeant

Les lentilles Spherolit, à faisceau large ou plongeant, permettent d’adapter la répartition de lumière aux circonstances.

Différentes tailles

Les appareils d’éclairage de la gamme ERCO couvrent une large plage de flux lumineux et offrent ainsi une solution appropriée à un grand nombre de tâches d’éclairage.

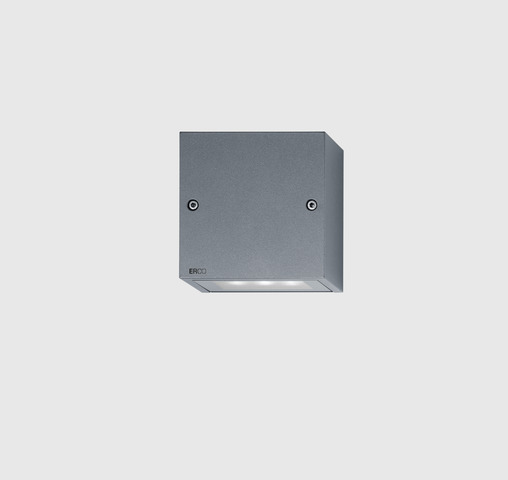

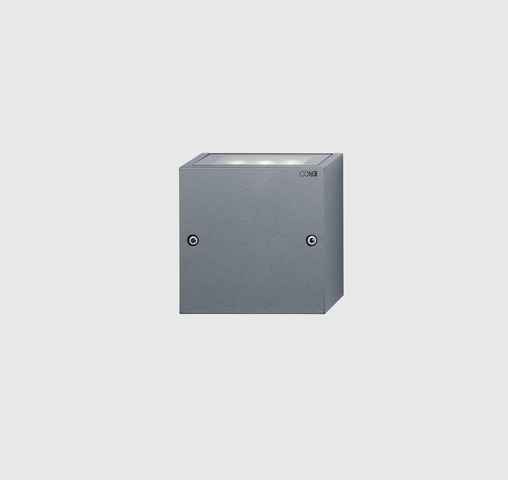

En journée, l’appareil d’éclairage Kubus se présente comme une boîte discrète au mur. La nuit, il convainc par un excellent éclairage. Kubus est flexible. Grâce aux accessoires correspondants, il se fixe en applique ou en encastré. L’éclairage rasant apporte aux surfaces murales une autre dimension.

Kubus en application

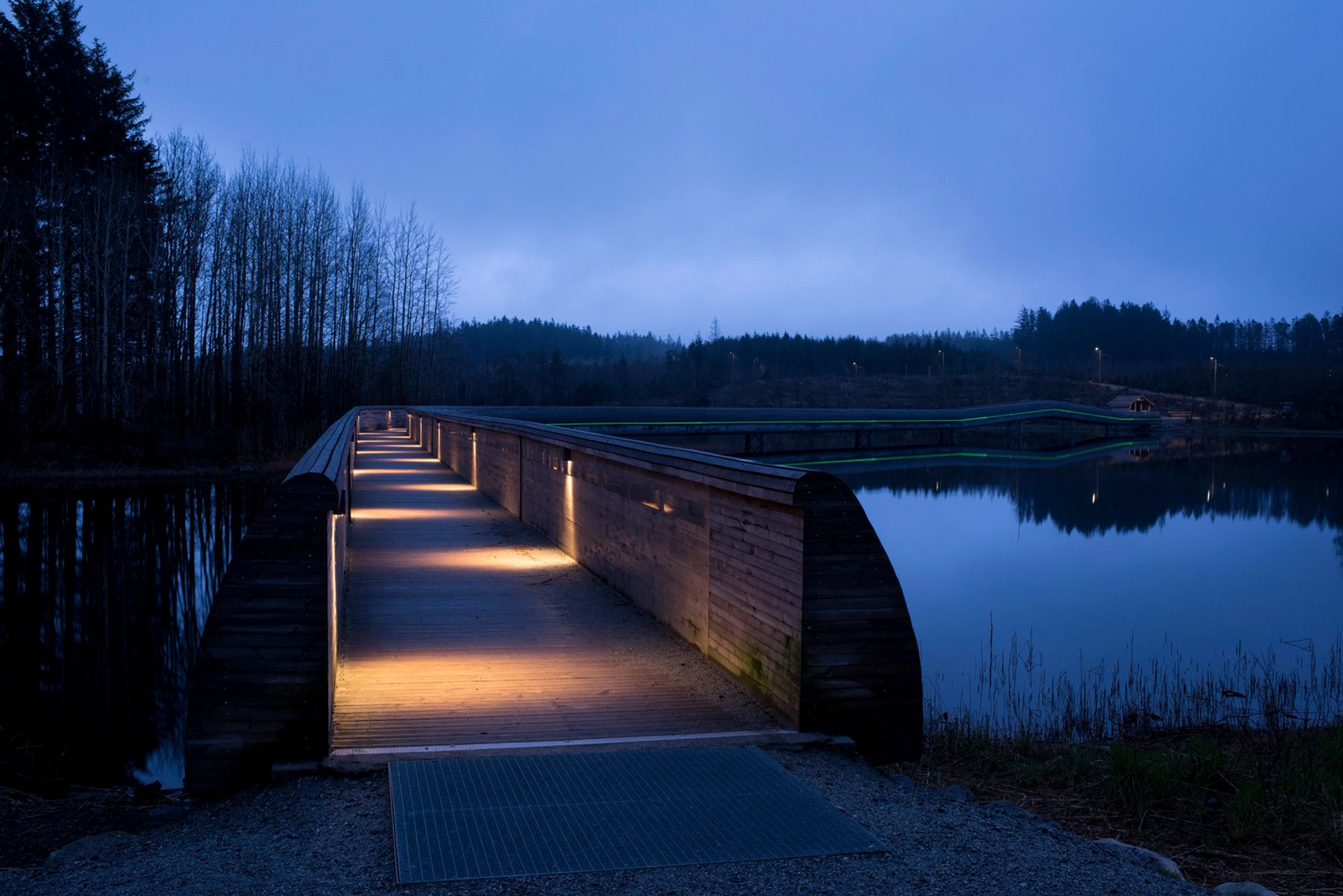

Midgardsormen, Stavanger. Architecture : Asplan Viak Thorir Helgason et Torunn Tunset. Conception lumière : Lyse Stavanger. Photographie : Johan Elm, Stockholm.

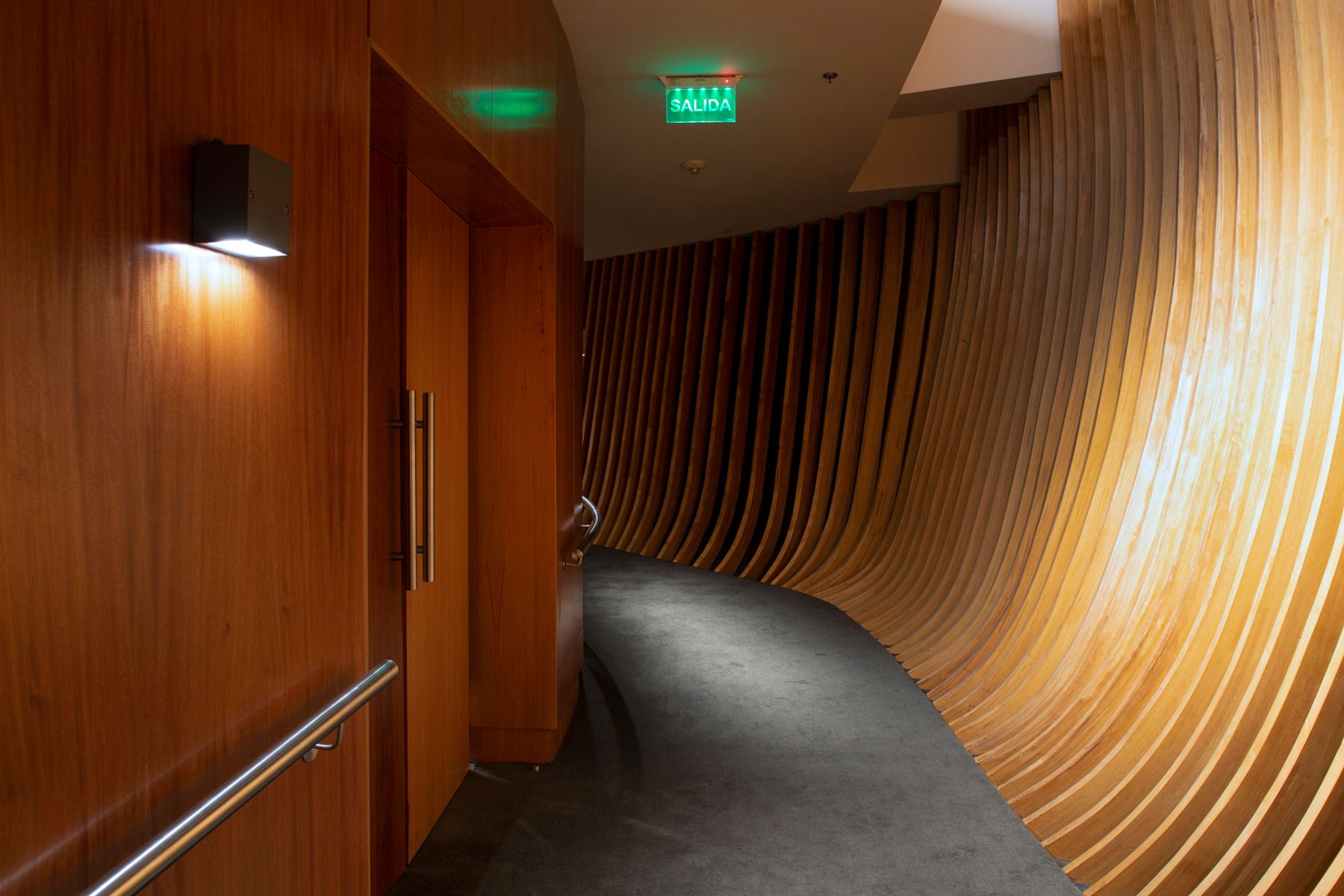

CCK Centre Culturel Kirchner, Buenos Aires. Architecture : B4FS - Federico Bares, Enrique Bares, Nicolás Bares, Daniel Becker, Claudio Ferrari, Florencia Schnack, Buenos Aires. Photographie : Edgar Zippel, Berlin.

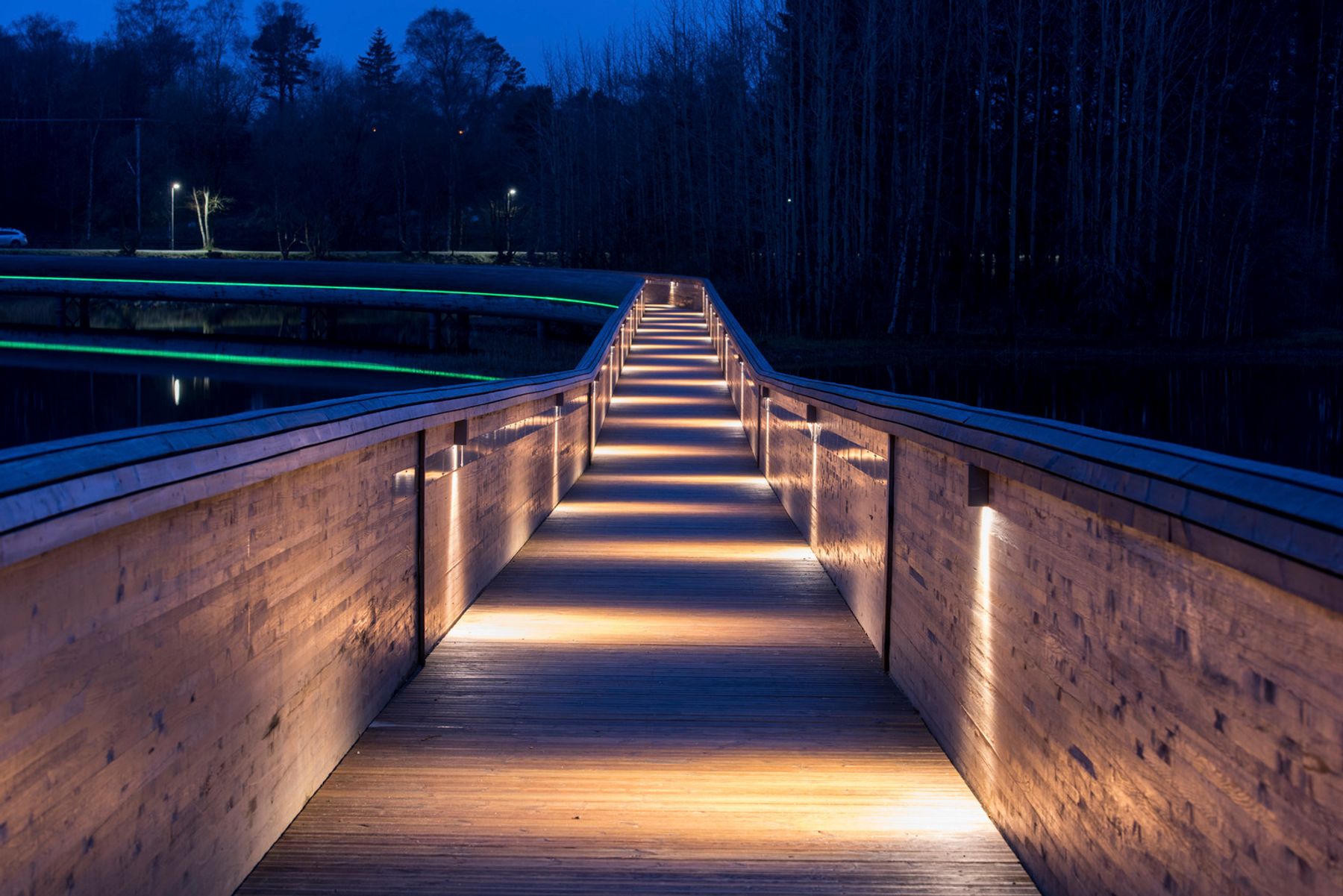

Passerelle piétonne Midgardsormen, Stavanger. Architecture : Asplan Viak Thorir Helgason et Torunn Tunset. Conception lumière : Lyse, Stavanger. Photographie : Johan Elm, Stockholm.

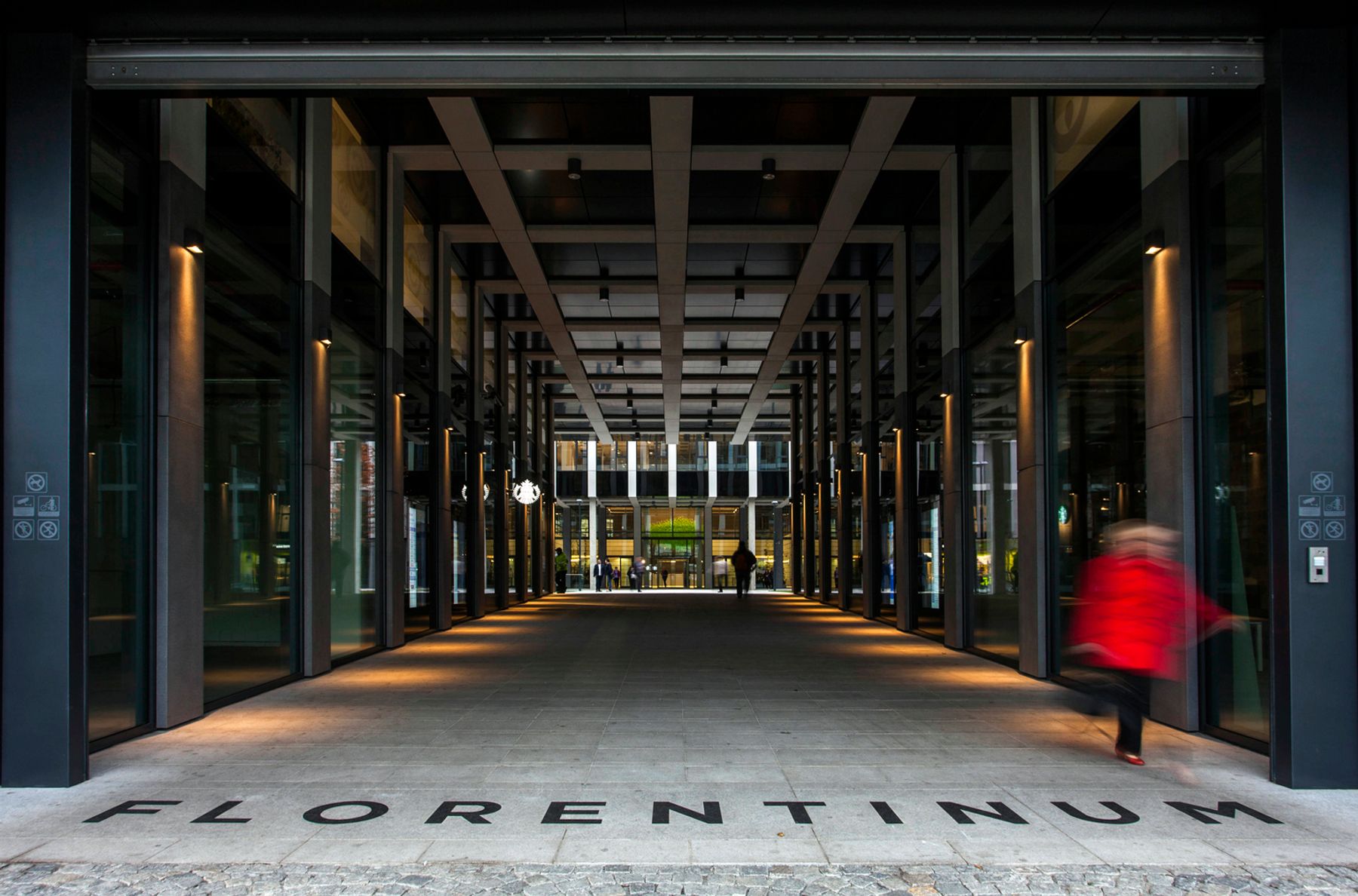

Business Center Florentinum, Prague. Architecture : Cigler Marani Architects, Prague. Photographie : Dirk Vogel, Dortmund.

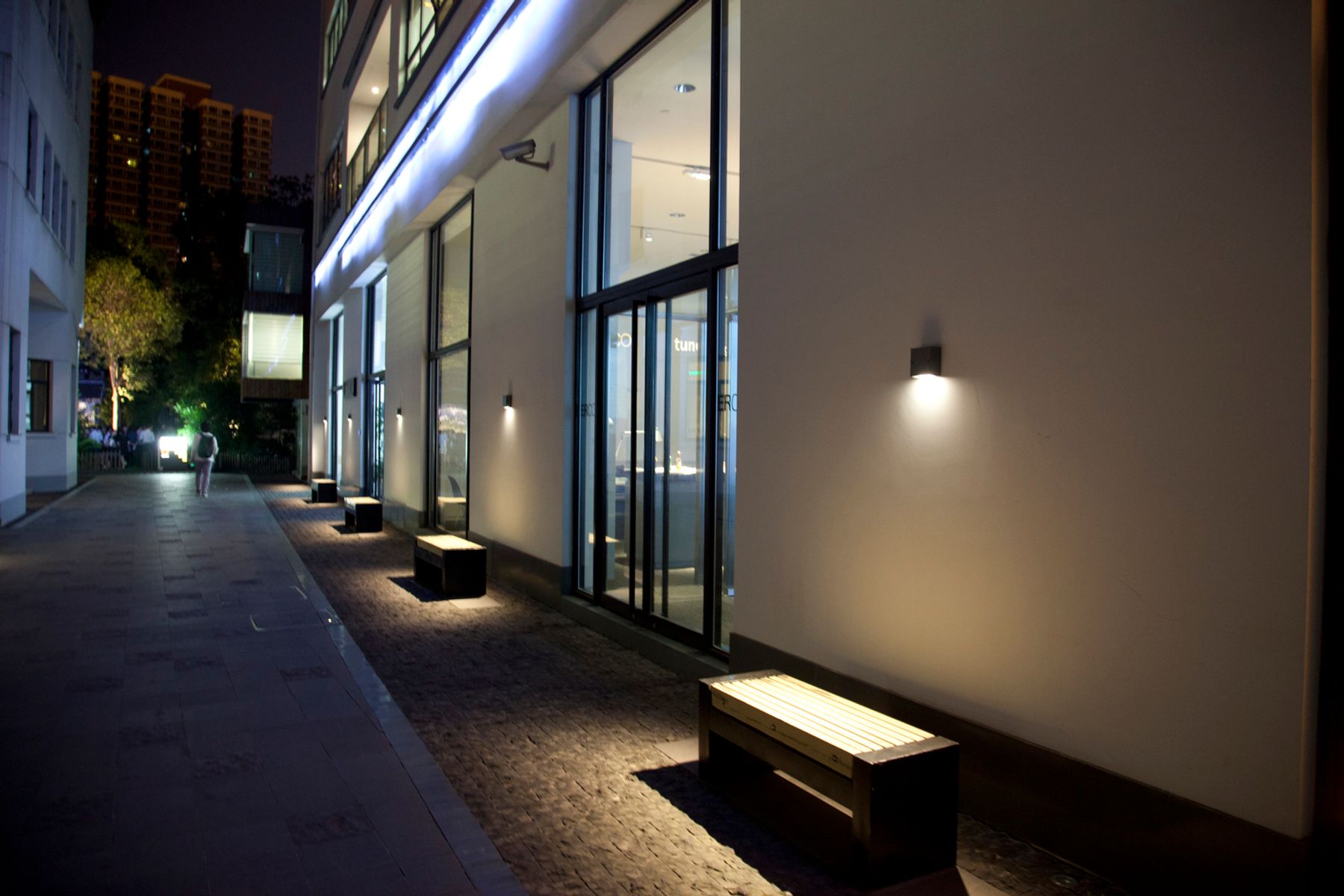

ERCO, Shanghai. Photographie : Stephen Shen, Shanghai.

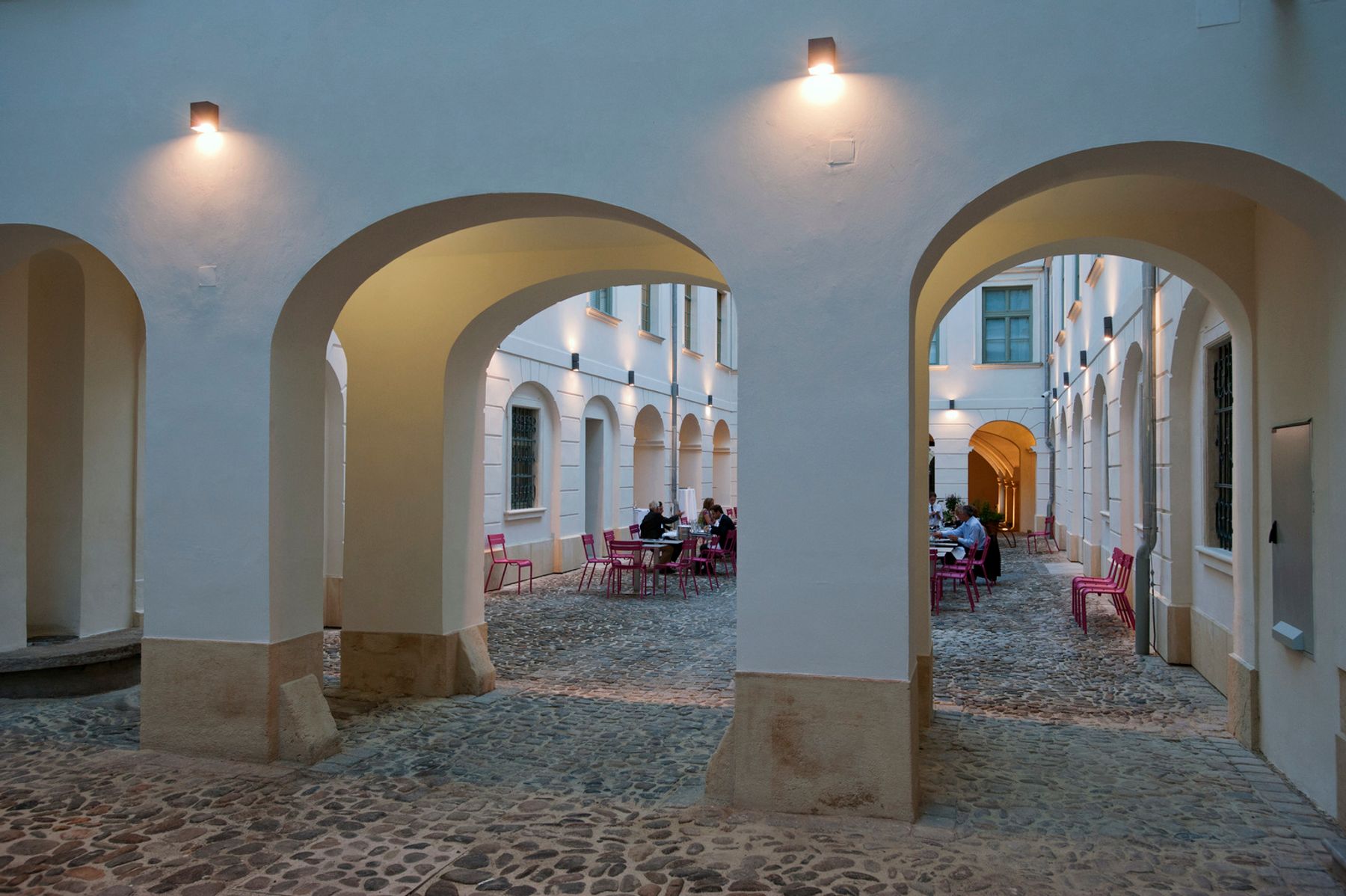

Museum im Palais, Graz. Architecte : Riegler Riewe Architekten, Graz. Études d’éclairage : Gerald P. Marko, Graz.

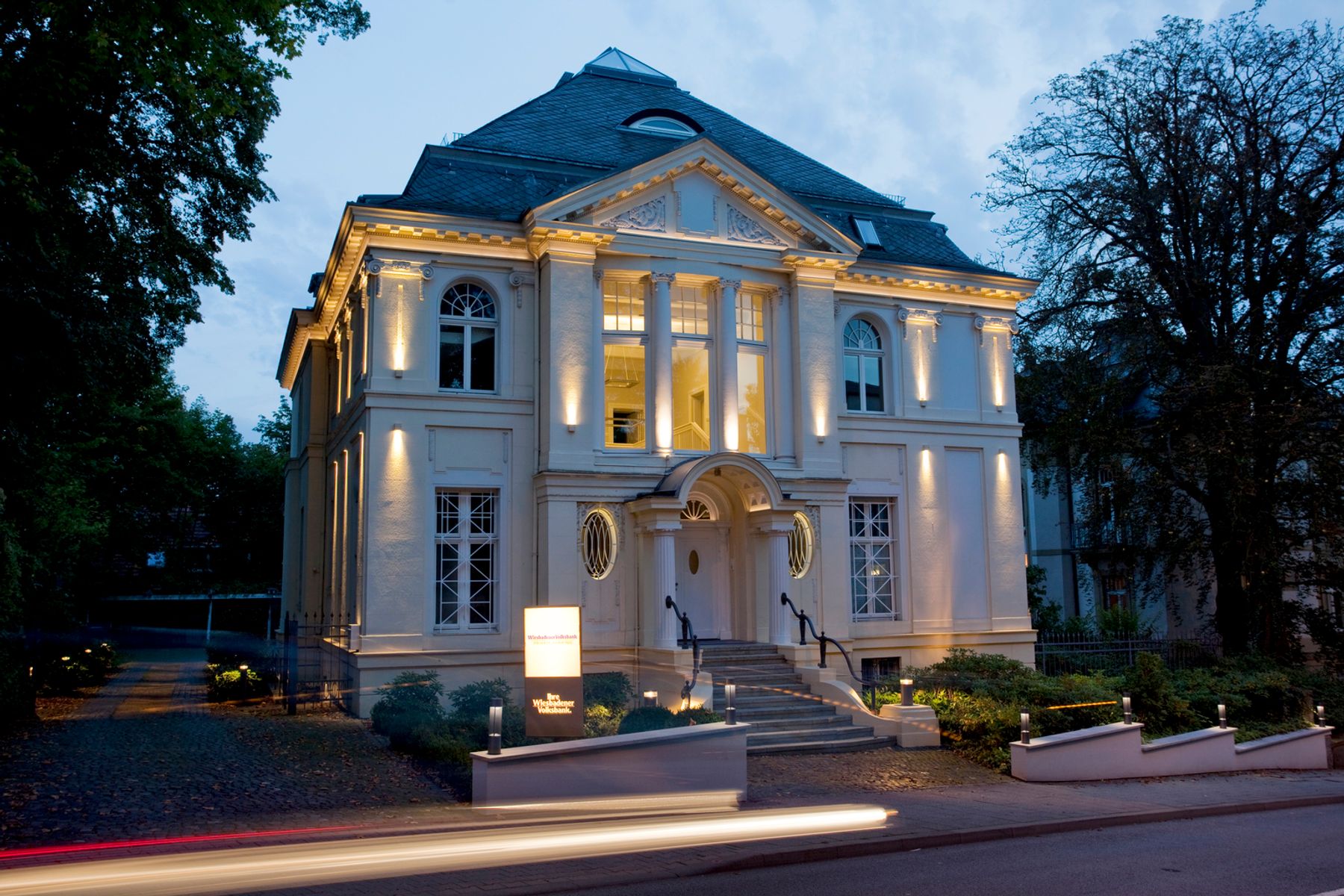

Wiesbadener Volksbank Private Banking, Wiesbaden. Etudes d’éclairage : Arne Fiedler, Wiesbaden.

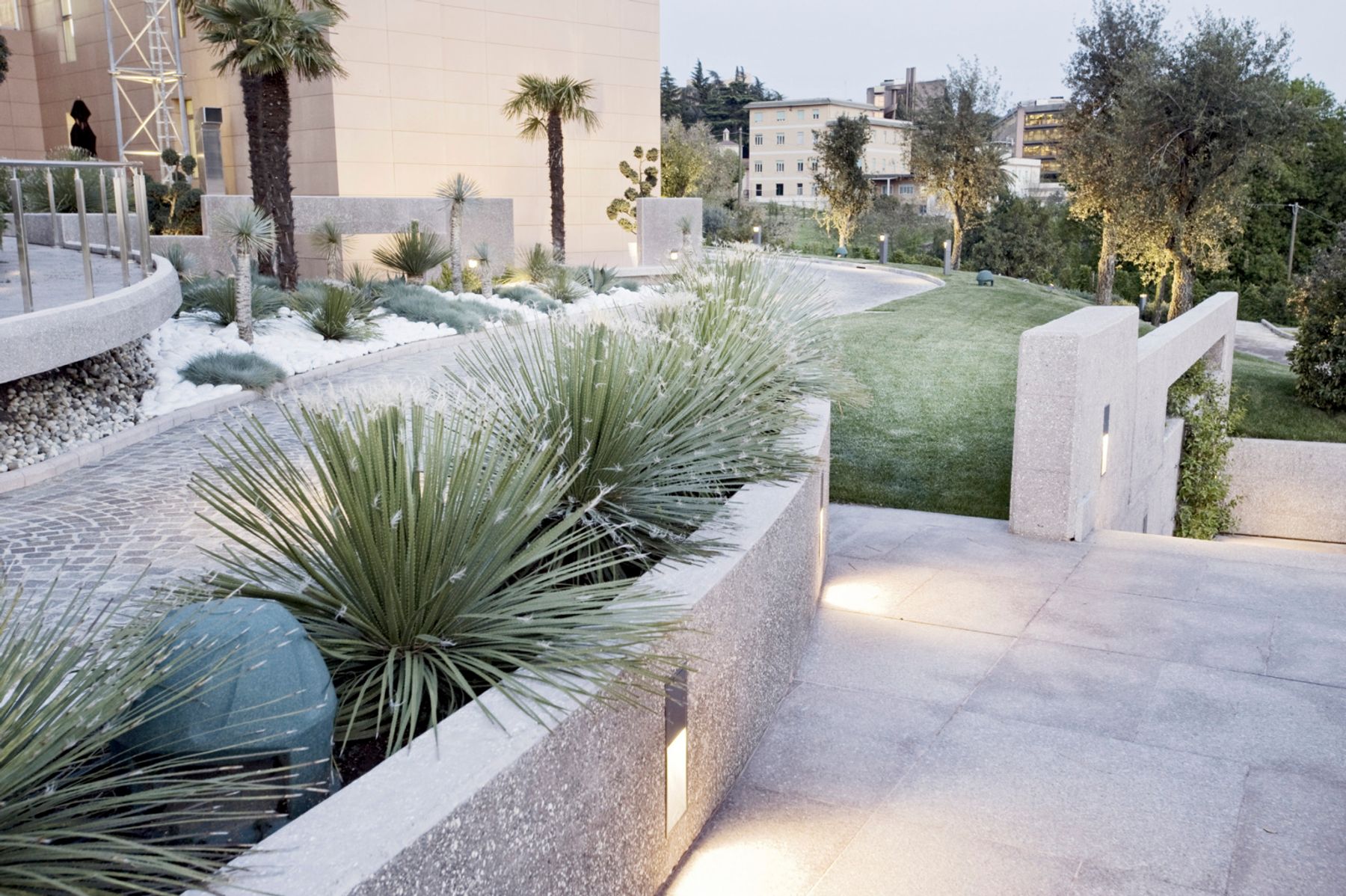

Siège de RDS Radio Dimensione Suono, Rome. Architecte : Nigel Ryan. Etudes d’éclairage : Baldieri, Rome.

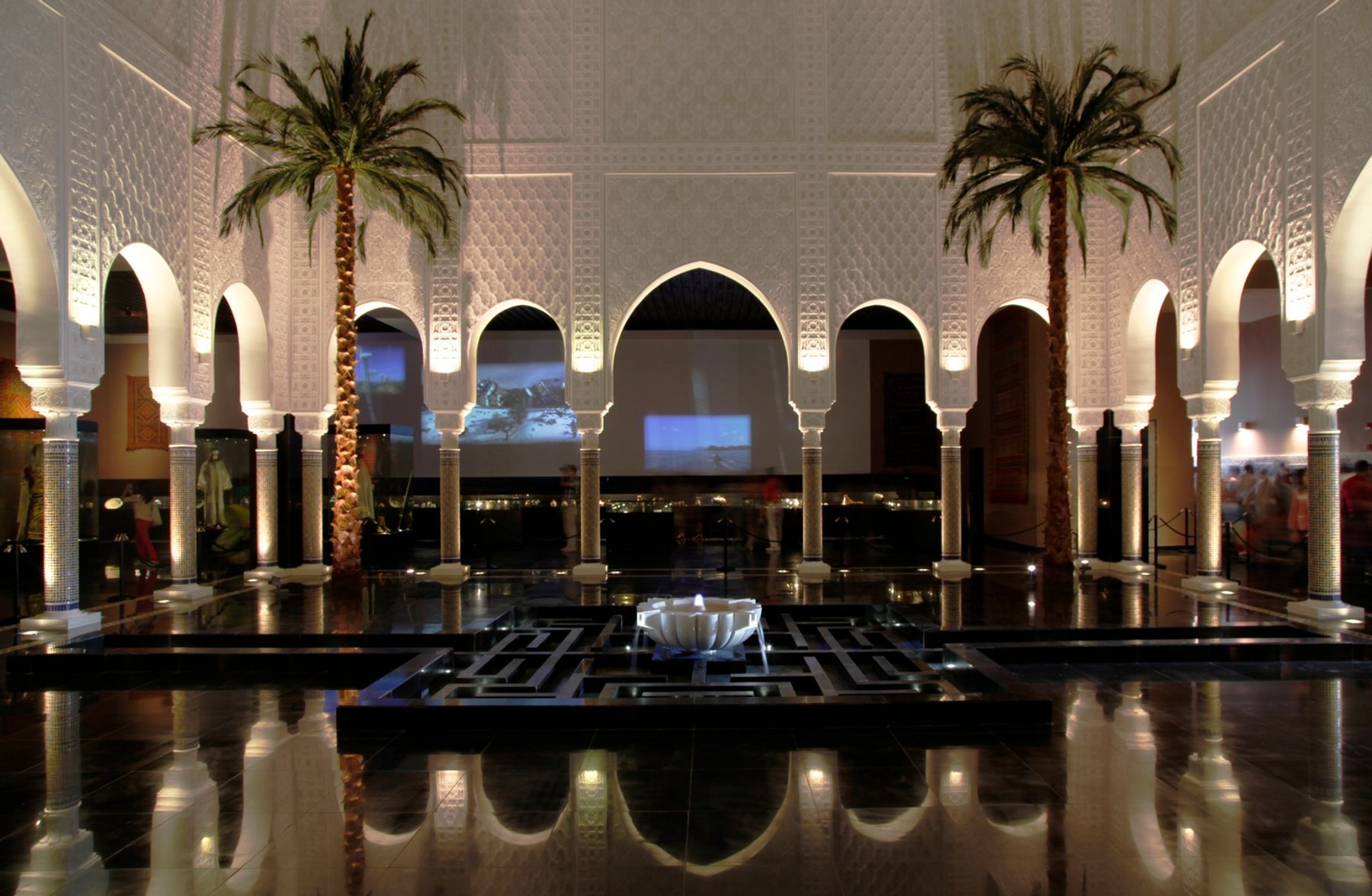

EXPO Shanghai - Pavillon du Maroc, Shanghai. Architecte : Mustapha Alaoui, Maroc.

Personnalisez Kubus pour votre application spécifique

Avec notre service « ERCO individual – A chacun son ERCO », nous vous offrons de multiples possibilités de personnalisation de produits de série ainsi qu'une assistance pour le développement d'appareils spéciaux exigeants. Pour adapter Kubus encore mieux aux besoins de votre projet, nous mettons des variantes de la configuration de série à votre disposition sur demande. Par exemple :

ERCO LED high-power : 3000K IRC 97 ou 2700K, 3500K, 4000K avec IRC 92
Boîtier : 10 000 autres couleurs

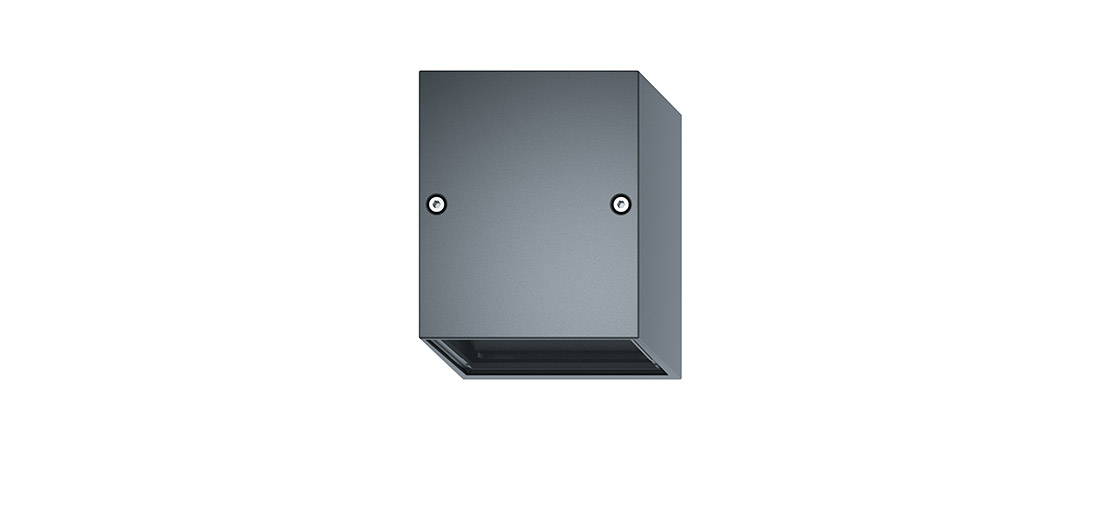

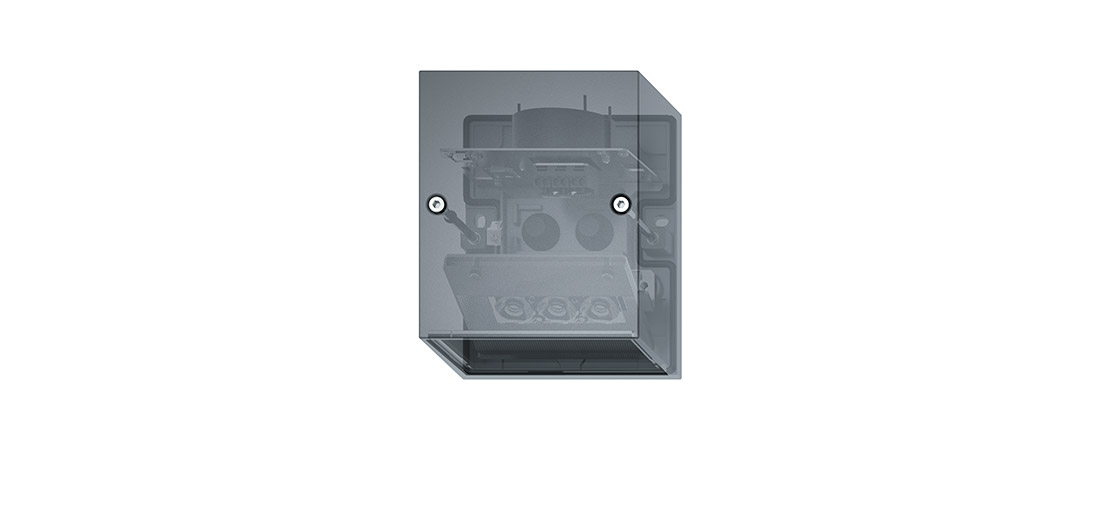

Caractéristiques détaillées du produit

1 Sortie de lumière appareil pour l’éclairage du sol (en bas)

Lentille Softec sous forme de verre de protection ou de verre de protection dépoli
A faisceau large : lentille à sculpture ou lentille Spherolit
À faisceau plongeant : lentille prismatique ou lentille Spherolit

Sortie de lumière appareil d’éclairage des façades (vers le haut)

Lentille Softec sous forme de verre de protection ou de verre de protection dépoli
Lentille Spherolit Spot ou lentille à sculpture

2 Module LED ERCO

LED High-power : Blanc chaud (3000K) ou blanc neutre (4000K)
Optique de collimation en polymère optique

3 Boîtier et patère murale

Graphit m
Fonte d’aluminium anticorrosion, traitement de surface No-Rinse
Double revêtement par poudre
Surface optimisée pour diminuer les dépôts de saleté

4 Driver

Commutable

1 Sortie de lumière appareil pour l’éclairage du sol (en bas)

Lentille Softec sous forme de verre de protection ou de verre de protection dépoli
A faisceau large : lentille à sculpture ou lentille Spherolit
À faisceau plongeant : lentille prismatique ou lentille Spherolit

Sortie de lumière appareil d’éclairage des façades (vers le haut)

Lentille Softec sous forme de verre de protection ou de verre de protection dépoli
Lentille Spherolit Spot ou lentille à sculpture

2 Module LED ERCO

LED High-power : Blanc chaud (3000K) ou blanc neutre (4000K)
Optique de collimation en polymère optique

3 Boîtier et patère murale

Graphit m
Fonte d’aluminium anticorrosion, traitement de surface No-Rinse
Double revêtement par poudre
Surface optimisée pour diminuer les dépôts de saleté

4 Driver

Commutable

Kubus : Effet de lumière et aide à la conception

Outil d'éclairage

Répartition de la lumière

Eclairage des allées et des surfaces dégagées par un large faisceau lumineux.

Technique d'éclairage
Disposition des appareils

Appareils pour l’éclairage du sol

Rayonnement flood à répartition asymétrique et à faisceau large ou plongeant pour l'éclairage des allées ou des surfaces.

Source lumineuse
2.9W - 6.1W
391lm - 786lm
Appareils pour l’éclairage du sol

Appareils pour l’éclairage du sol

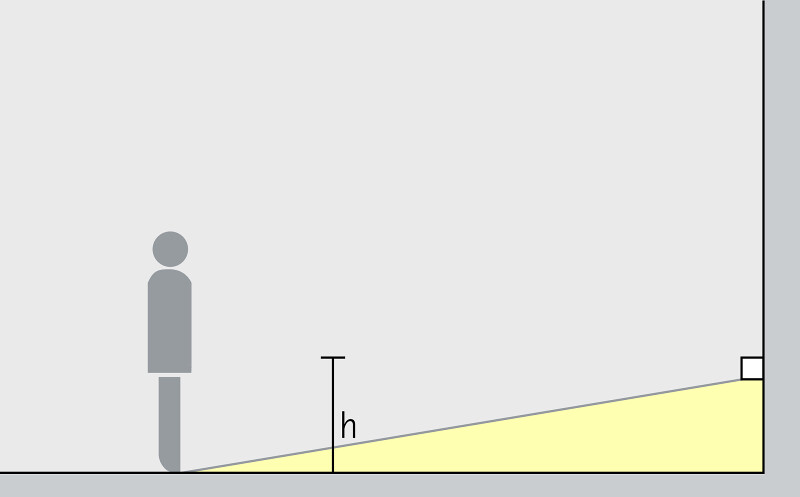

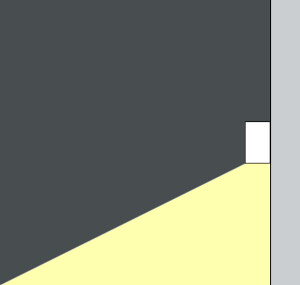

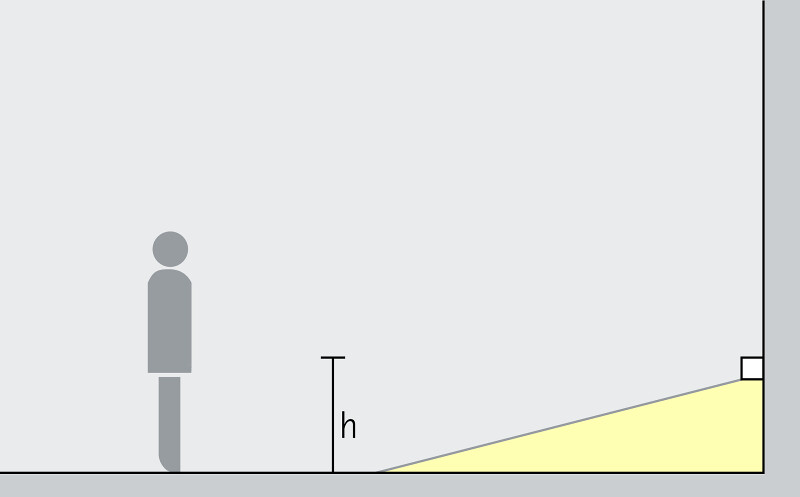

A faisceau large, les appareils Kubus pour l'éclairage du sol assurent l'éclairage discret, homogène et non-éblouissant des chemins à proximité des façades. La hauteur de montage (h) recommandée est de 0,8m au-dessus du sol.

Disposition : h = 0,8m

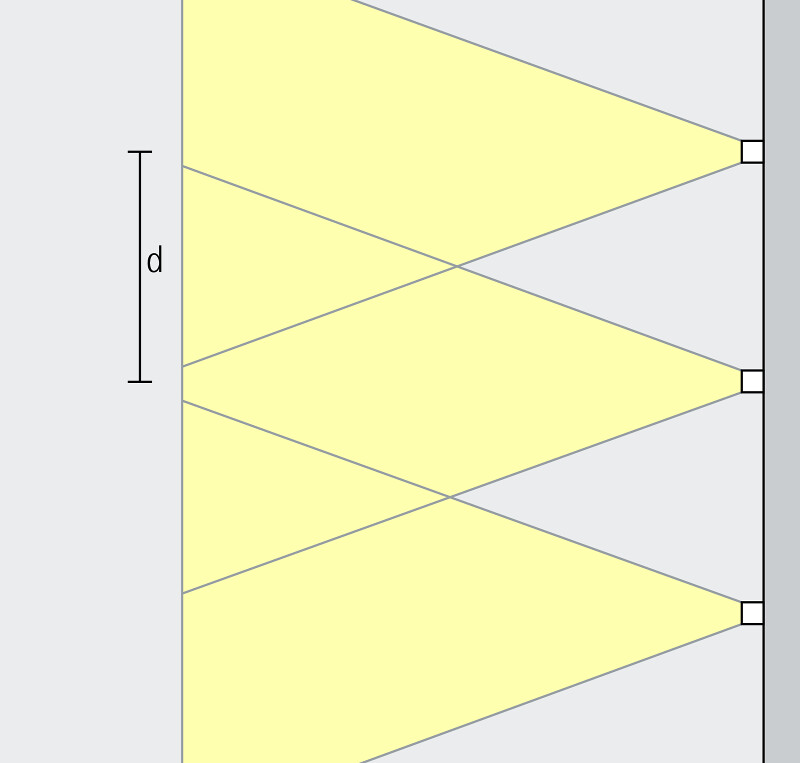

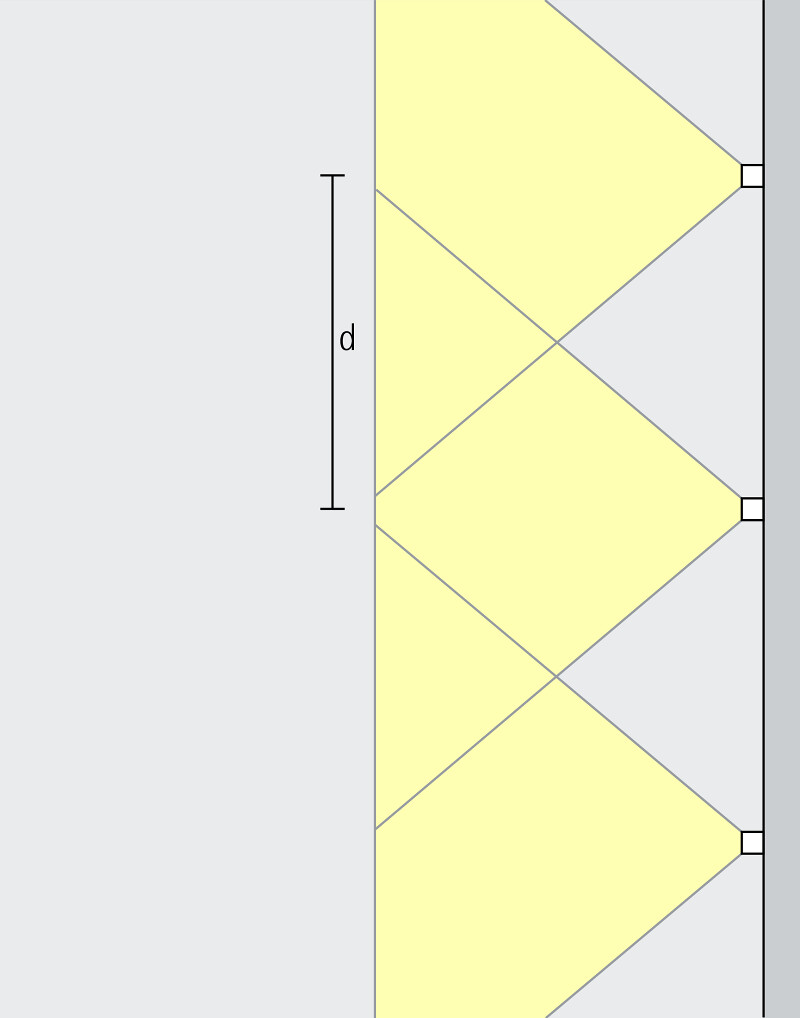

Pour un éclairage homogène du sol, l'entraxe (d) des appareils d'éclairage peut représenter jusqu'à 2 fois la hauteur (h) du montage. Si l'appareil d'éclairage doit servir de repère visuel pour orienter les usagers, cet entraxe peut s'élever à 10 fois la hauteur de montage.

Disposition : d ≤ 2 x h

A faisceau plongeant, les appareils Kubus pour l'éclairage du sol assurent l'éclairage discret, homogène et non-éblouissant des esplanades à proximité des façades. La hauteur de montage (h) recommandée est de 0,8m au-dessus du sol.

Disposition : h = 0,8m

Pour un éclairage homogène du sol, l'entraxe (d) des appareils d'éclairage peut représenter jusqu'à 2 fois la hauteur (h) du montage. Si l'appareil d'éclairage doit servir de repère visuel pour orienter les usagers, cet entraxe peut s'élever à 10 fois la hauteur de montage.

Disposition : d ≤ 2 x h

Mise en valeur de la façade par un faisceau étroit.

Technique d'éclairage
Disposition des appareils

Appareils d’éclairage de façade

Répartition asymétrique pour l'éclairage d'accentuation des façades.

Source lumineuse
2.9W - 6.1W
391lm - 786lm
Appareils d’éclairage de façade

Appareils d’éclairage de façade

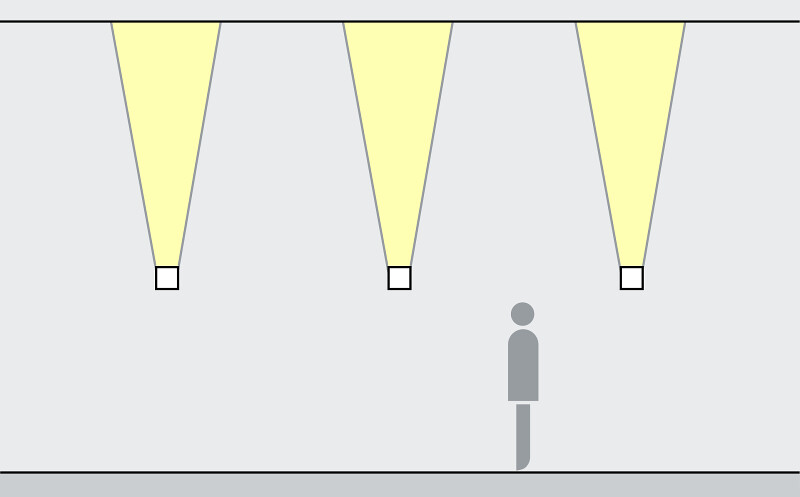

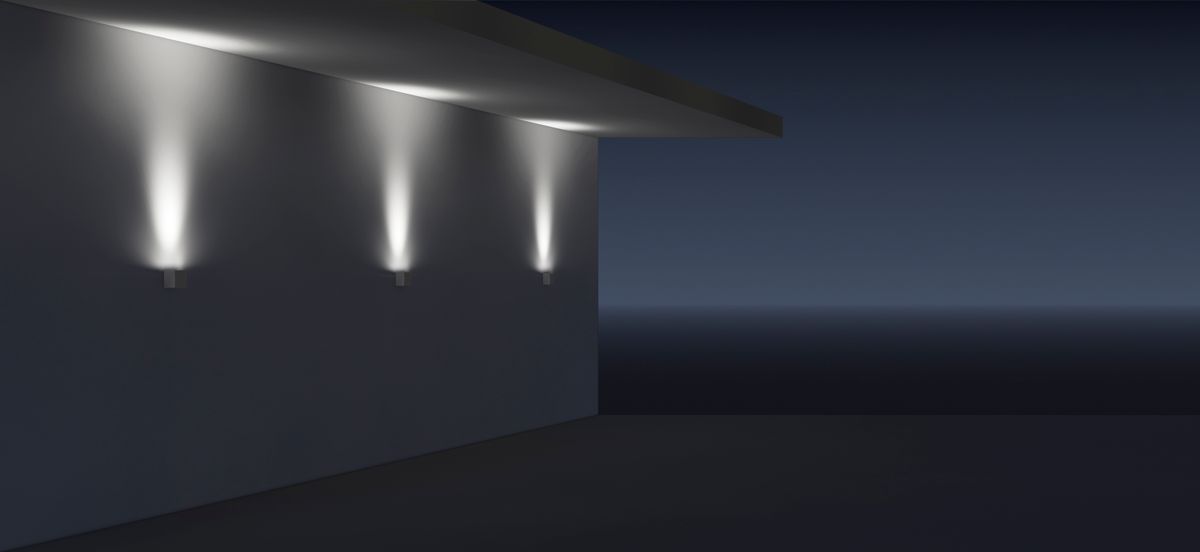

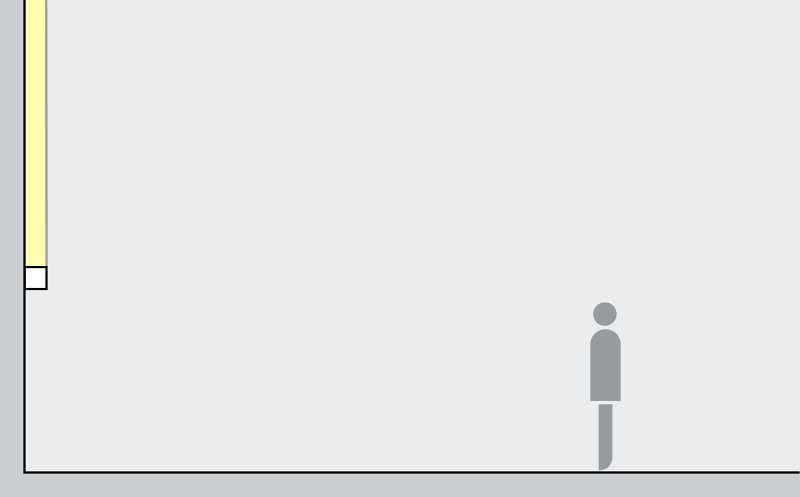

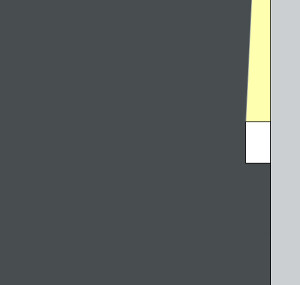

Les appareils d'éclairage des façades Kubus dont les faisceaux sont orientés vers le bas ou vers le haut structurent les façades généreuses, leur lumière rasante rehaussant la plasticité des matériaux. Pour éviter tout éblouissement, ceux dont la lumière est orientée vers le haut doivent être montés au-dessus de la hauteur des yeux de l’observateur.

Et pour un éclairage d'accentuation, les entraxes entre les appareils doivent respecter le maillage découlant de l'architecture.
