Disposition des appareils d’éclairage : règles empiriques pour l’entraxe idéal entre les Downlights, les projecteurs et les appareils à faisceau mural

Représentation d’une disposition d’appareils d’éclairage au plafond.

Représentation graphique d’une disposition d’appareils d’éclairage au plafond.

La disposition des appareils d’éclairage les uns par rapport aux autres ainsi que leur distance par rapport aux murs fait partie intégrante d’une bonne conception lumière. En phase de réflexion et de conception d’un projet, des formules empiriques sont utiles pour déterminer le nombre et la disposition des Downlights, projecteurs et appareils à faisceau mural même sans calcul d'éclairement.

La disposition des appareils d’éclairage ne doit pas être considérée comme un procédé exclusivement technique ou fonctionnel. Dans la pratique d’une conception lumière quantitative, l’exigence d’un éclairage aussi uniforme que possible a entraîné une préférence pour un schéma entièrement uniforme d’appareils pour plafond. Mais il n’existe toutefois aucun lien direct entre disposition des appareils d’éclairage et effet lumineux. Lorsque tous les appareils d’éclairage et répartitions de lumière disponibles sont pleinement exploités, il est possible d’obtenir l’effet lumineux prévu avec toute une série de dispositions d’appareils d’éclairage différentes. Cette marge de manœuvre peut et doit être utilisée pour concevoir des plafonds qui allient éclairage fonctionnel et disposition adaptée à l’architecture.

Dans notre livre blanc Conseils sur la disposition des appareils d’éclairage, en plus de la disposition idéale des Downlights, projecteurs et appareils à faisceau mural, nous avons aussi rassemblé des règles empiriques pour de nombreuses autres catégories de luminaires courants comme les appareils suspendus, les bornes d’éclairage ou encore les projecteurs.

Vous aimeriez en savoir plus ?

Vue d’ensemble du sujet disposition des appareils d’éclairage

Comment dispose-t-on des Downlights sur un plafond ?

On désigne Downlights des appareils d’éclairage caractérisés par un cône lumineux orienté vers le bas à la verticale et qui éclairent le sol ou d’autres surfaces horizontales. En fonction de l’angle de rayonnement et de la distance par rapport au mur, leur cône lumineux crée sur les surfaces verticales comme les murs des coupes caractéristiques de forme hyperbolique (scallops). Une bonne conception lumière tient compte de cet effet. Vous trouverez la disposition idéale des appareils d’éclairage pour différents angles de rayonnement dans notre livre blanc Conseils sur la disposition des appareils d’éclairage.

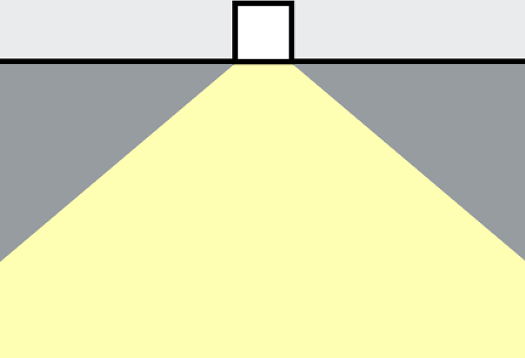

Disposition graphique des Downlights au plafond en coupe et dans le plan de plafond.
Disposition graphique des Downlights au plafond en coupe et dans le plan de plafond.

Disposition graphique des Downlights au plafond en coupe et dans le plan de plafond.

Pour un éclairage général uniforme avec un grand confort visuel, prévoir une distance (d) approximative entre deux Downlights correspondant au maximum à 1,5 fois leur hauteur (h) par rapport à la surface utile. Pour la distance par rapport au mur (a), nous recommandons la moitié de l’entraxe entre les appareils (d).

Représentation graphique de Downlights dans le plan de plafond et en vue d’angle dans l’espace.
Représentation graphique de Downlights dans le plan de plafond et en vue d’angle dans l’espace.

Dans l’angle de la pièce : Downlights dans le plan de plafond et dans la pièce.

Pour un entraxe donné entre les appareils, les Downlights se montent en règle générale à une distance par rapport au mur égale à la moitié de l’entraxe. Les appareils d’angle doivent être montés sur la ligne de 45° afin de générer des coupes dans le cône de lumière identiques sur les deux surfaces murales éclairées par les Downlights.

Quelle est la disposition idéale pour des projecteurs ?

Les projecteurs sont la forme la plus courante d’appareils d’éclairage mobiles. Ils éclairent une zone limitée, ce qui fait qu’ils sont moins utilisés pour l’éclairage général que pour accentuer des objets. Les projecteurs offrent une flexibilité maximale en tant qu’appareils d’éclairage pour rails conducteurs, mais existent aussi sous forme d’appareils encastrés fixes. L’accentuation d’œuvres d’art, de mode, de panneaux d’information ou d’espaces délimités – la « lumière pour mettre en valeur » – attire l’attention et favorise l’orientation.

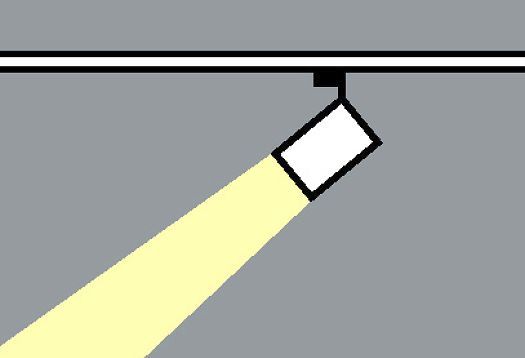

Disposition graphique des appareils d’éclairage pour l’accentuation d’objets d’art en coupe.
Disposition graphique des appareils d’éclairage pour l’accentuation d’objets d’art en coupe.

Disposition graphique des appareils d’éclairage pour l’accentuation d’objets d’art en coupe.

Pour l’éclairage de peintures et de sculptures, l’angle d’incidence de lumière (α) idéal est de 30°. Sinon, en cas de distance plus grande par apport à l’objet, l’observateur génèrera une ombre en se tenant devant le tableau. À l’inverse, un angle d’incidence très raide entraînerait une forte lumière rasante avec de longues ombres sur l’objet exposé. L’angle d’incidence de lumière de 30° modèle ainsi l’objet sans qu’une ombre projetée trop forte ne perturbe l’effet.

Disposition : α = 30°

Comment positionner des appareils à faisceau mural ?

Les surfaces verticales déterminent 80 % de notre perception visuelle. Ainsi, les murs éclairés ont une importance particulière dans la hiérarchie de la perception. L’éclairage mural facilite la perception de l’espace, augmente l’impression de luminosité et optimise le confort visuel en atténuant les contrastes. De plus, l’éclairage vertical donne une impression de grandeur et de hauteur aux pièces étroites.

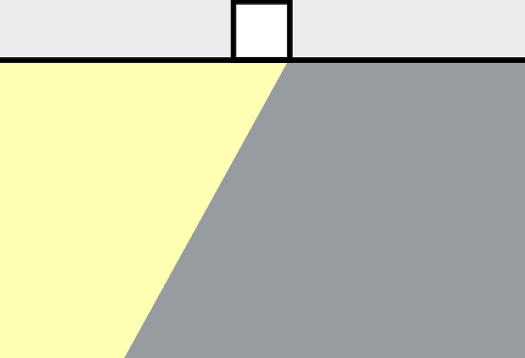

Disposition graphique pour l’éclairage mural en coupe et dans le plan de plafond.
Disposition graphique pour l’éclairage mural en coupe et dans le plan de plafond.

Disposition graphique pour l’éclairage mural en coupe et dans le plan de plafond.

Pour obtenir un éclairage vertical uniforme, la distance jusqu’au mur (a) des projecteurs à faisceau mural devrait correspondre à environ un tiers de la hauteur sous plafond (h).
Disposition : a = 1/3 x h

Pour une bonne uniformité longitudinale, l’entraxe (d) des projecteurs à faisceau mural peut atteindre jusqu’à 1,3 fois la distance (a) par rapport au mur.
Disposition : d ≤ 1,3 x a

Pour l’éclairage uniforme de très hauts murs ou pour générer une lumière rasante près des murs, il existe des appareils d’éclairage spéciaux avec leurs propres règles empiriques en matière de disposition. Notre livre blanc « Disposition des appareils d’éclairage » les a regroupées pour vous.
