Quintessence carré. Une solution garante d’un confort visuel élevé

Entraxes élevés, grande homogénéité et excellent confort visuel

Afficher les produits

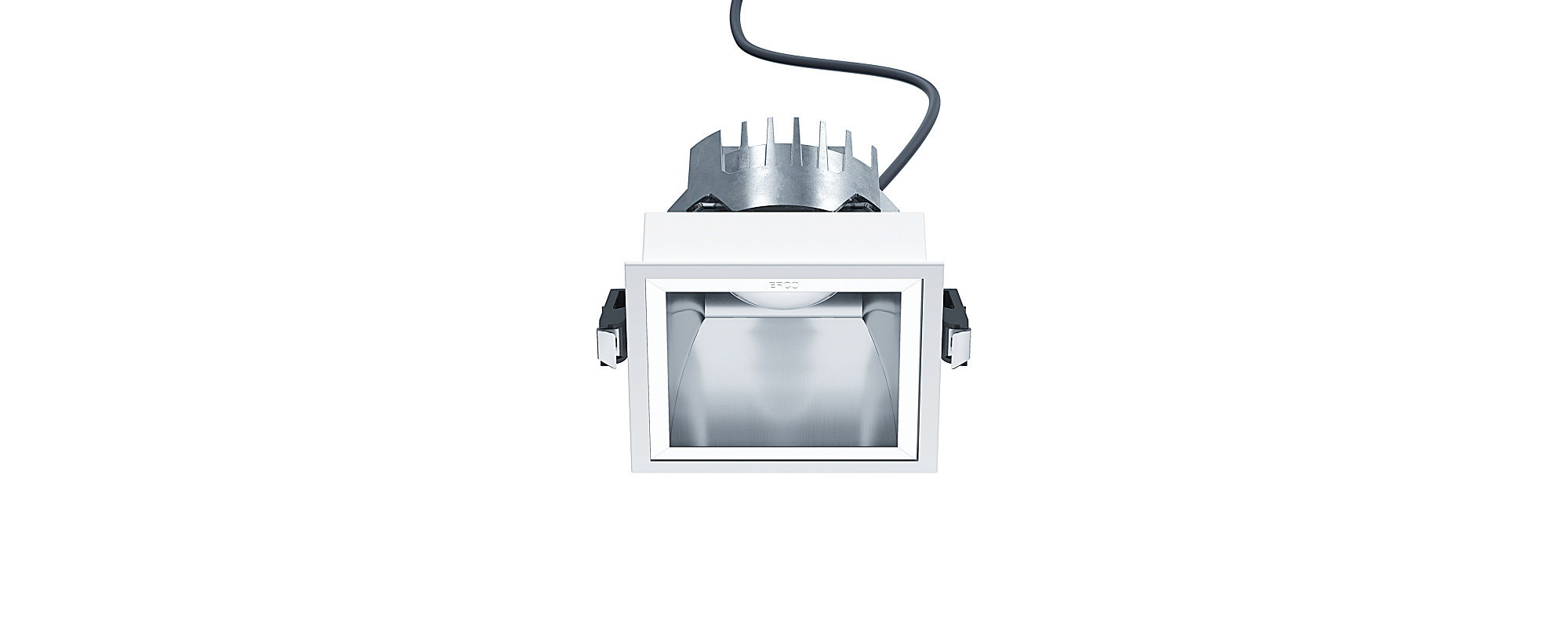

Particularités de Quintessence carré
Consulter la description produit

Très grand confort visuel

Le réflecteur Darklight associe un confort visuel maximum et un rendement optimum.

Convenant aux postes de travail de bureau

ERCO met au point des appareils d’éclairage en mettant l’accent sur une bonne maîtrise de l’éblouissement et sur un confort visuel élevé. Les valeurs UGR facilitent la réalisation d’un éclairage purement normatif. Concernant en particulier les Downlights, il convient toutefois de ne pas considérer les valeurs dans leur globalité mais en fonction de la disposition spécifique des luminaires dans la pièce.

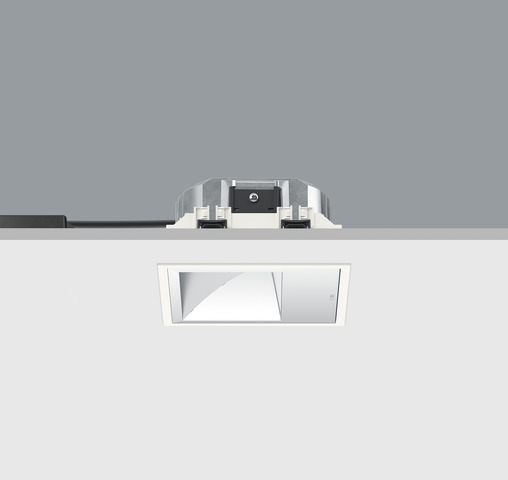

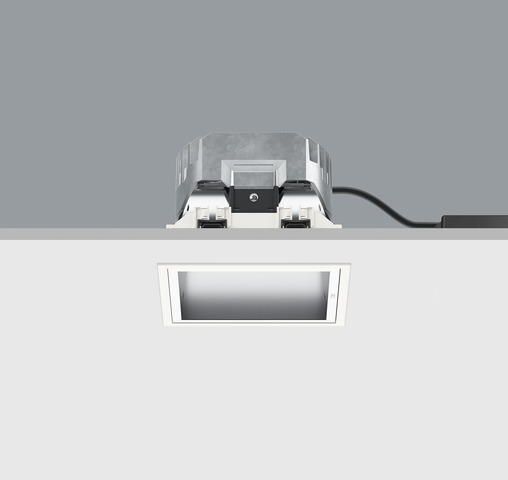

Encastrement recouvrant ou affleurant possible

Tous les appareils encastrés ont par défaut un encastrement recouvrant. Les cadres d’encastrement affleurants sont disponibles en accessoires.

Quintessence redéfinit les notions de confort visuel, d’efficacité et de qualité de lumière des appareils encastrés. Cette gamme de produits est constituée de Downlights, d’appareils à faisceau mural à lentille et de projecteurs orientables. Les Downlights et les appareils à faisceau mural à lentille Quintessence se caractérisent par leur bonne maîtrise de l’éblouissement et la grande homogénéité de leur éclairage. En particulier l’angle de rayonnement de 90° et un cut-off de 40° autorisent des entraxes importants pour un éclairage général efficace.

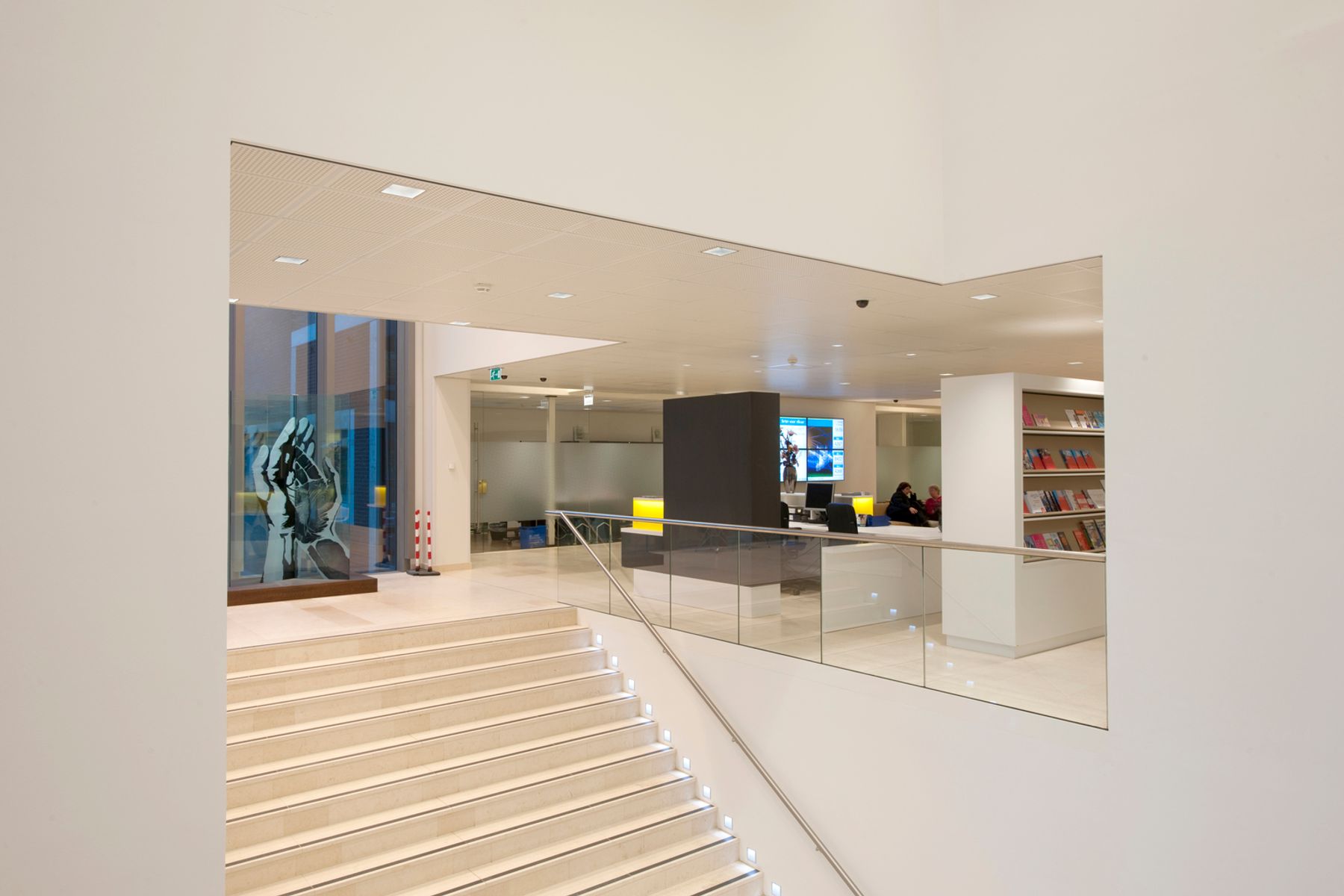

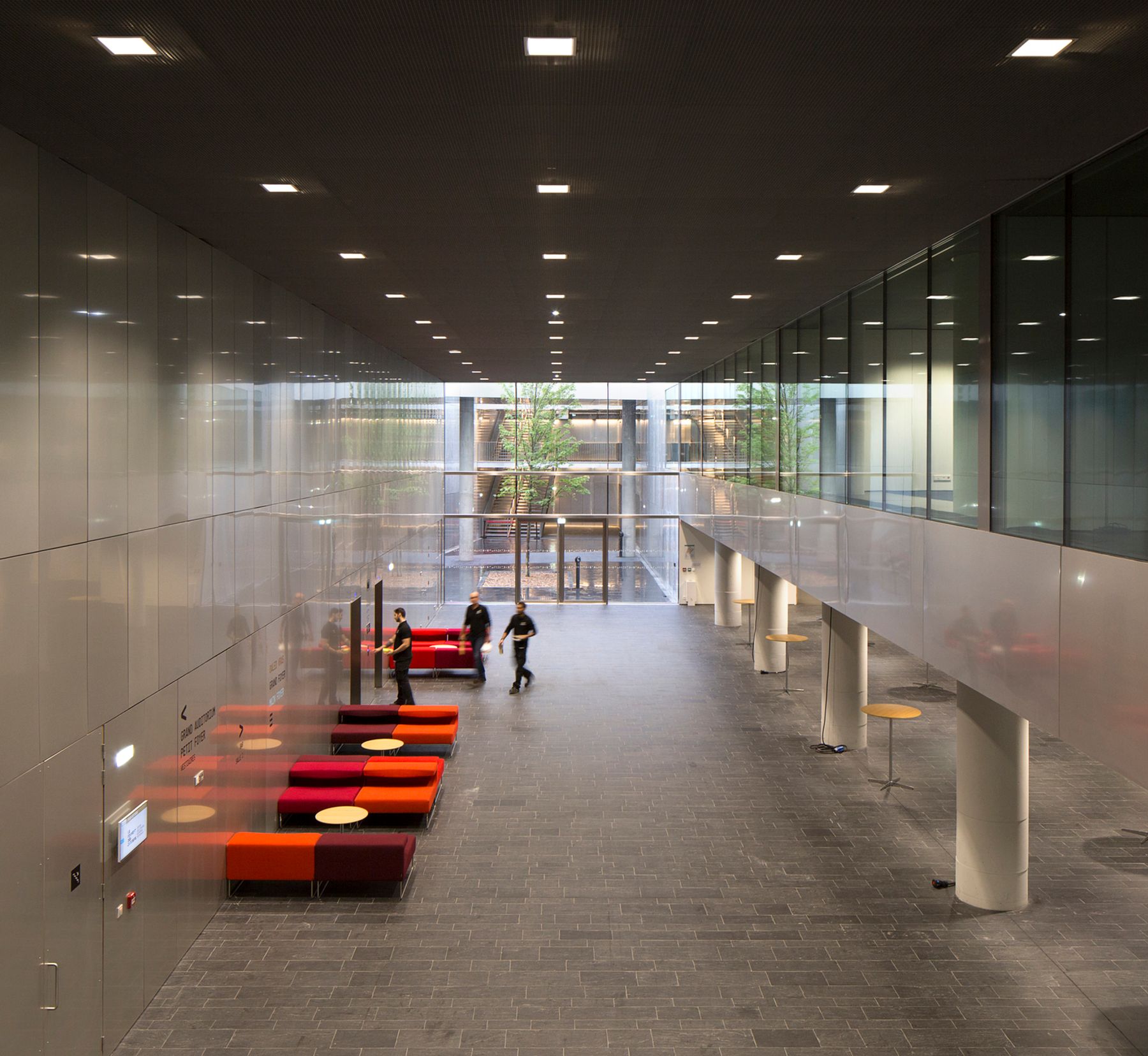

Quintessence carré en application

Centre des Congrès Couvent des Jacobins, Rennes. Architecture : Jean Guervilly, Paris. Conception lumière : TPFI, Rennes. Photographie : Clément Guillaume, Paris.

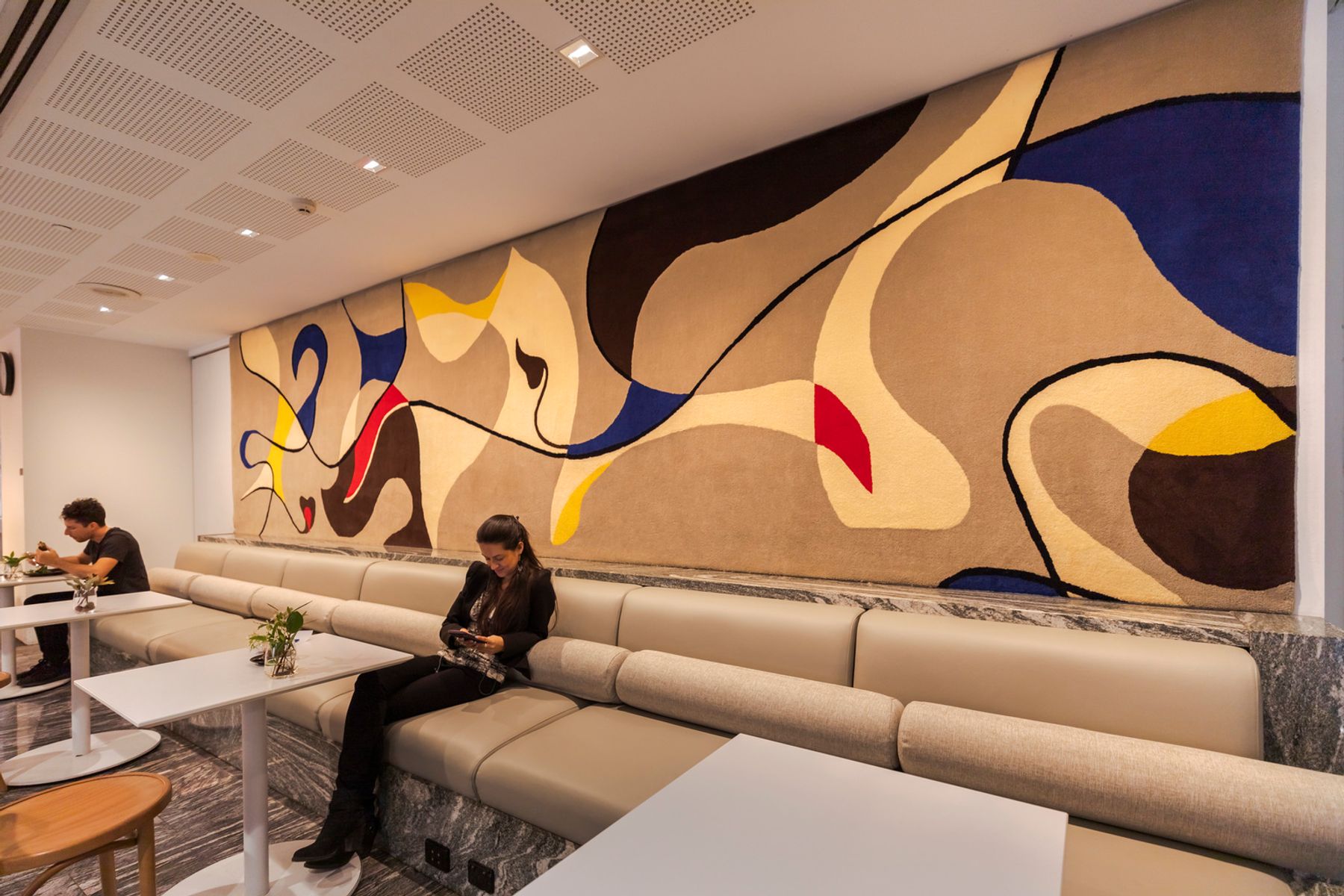

Boulangerie Wholegreen, Sydney. Architecture : Sarah Johnson / Lifesize, Sydney. Photographie : Jackie Chan, Sydney.

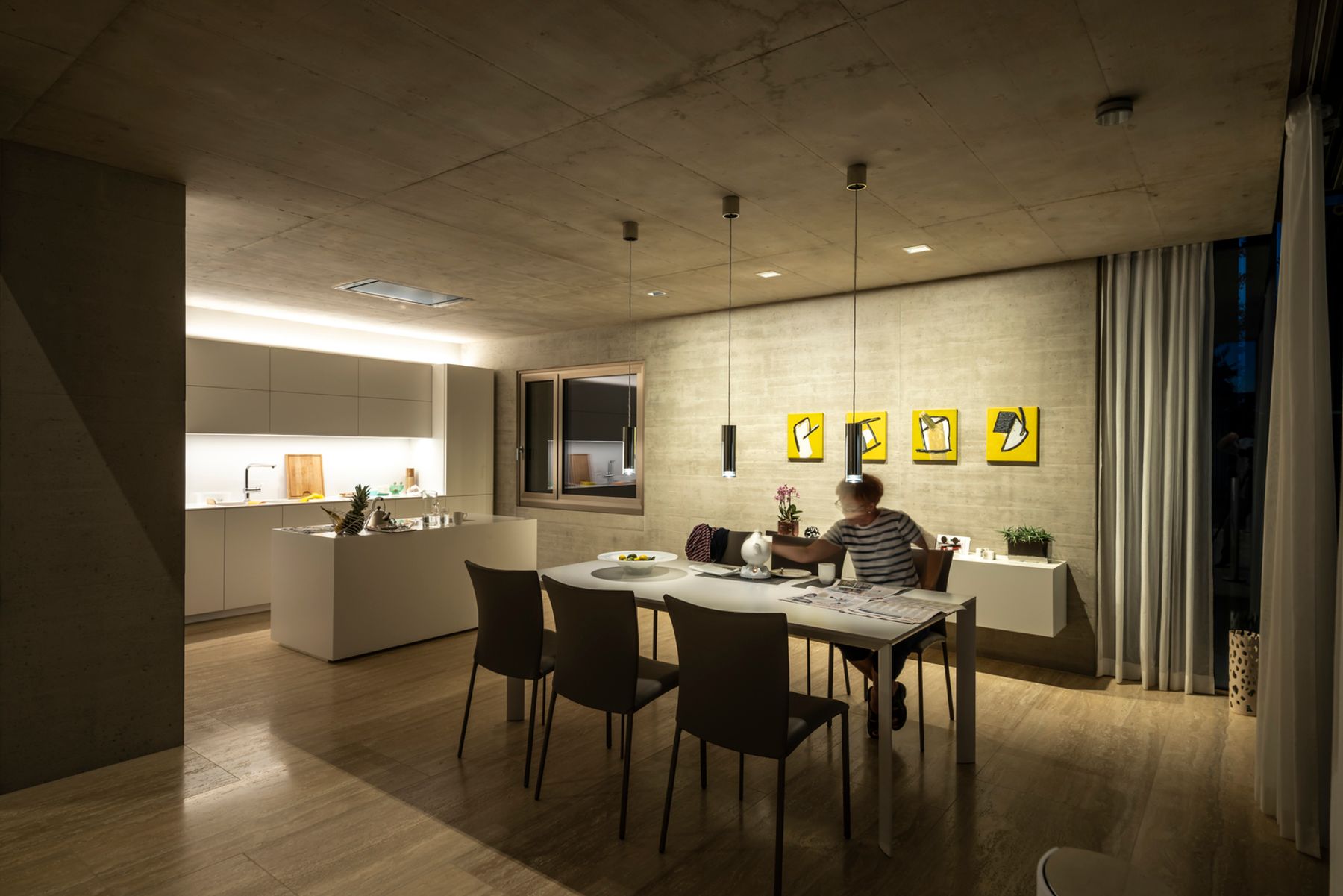

Architecture Villa K. : skyline architekten, Vienne. Photographie : Gustavo Allid Bernasconi.

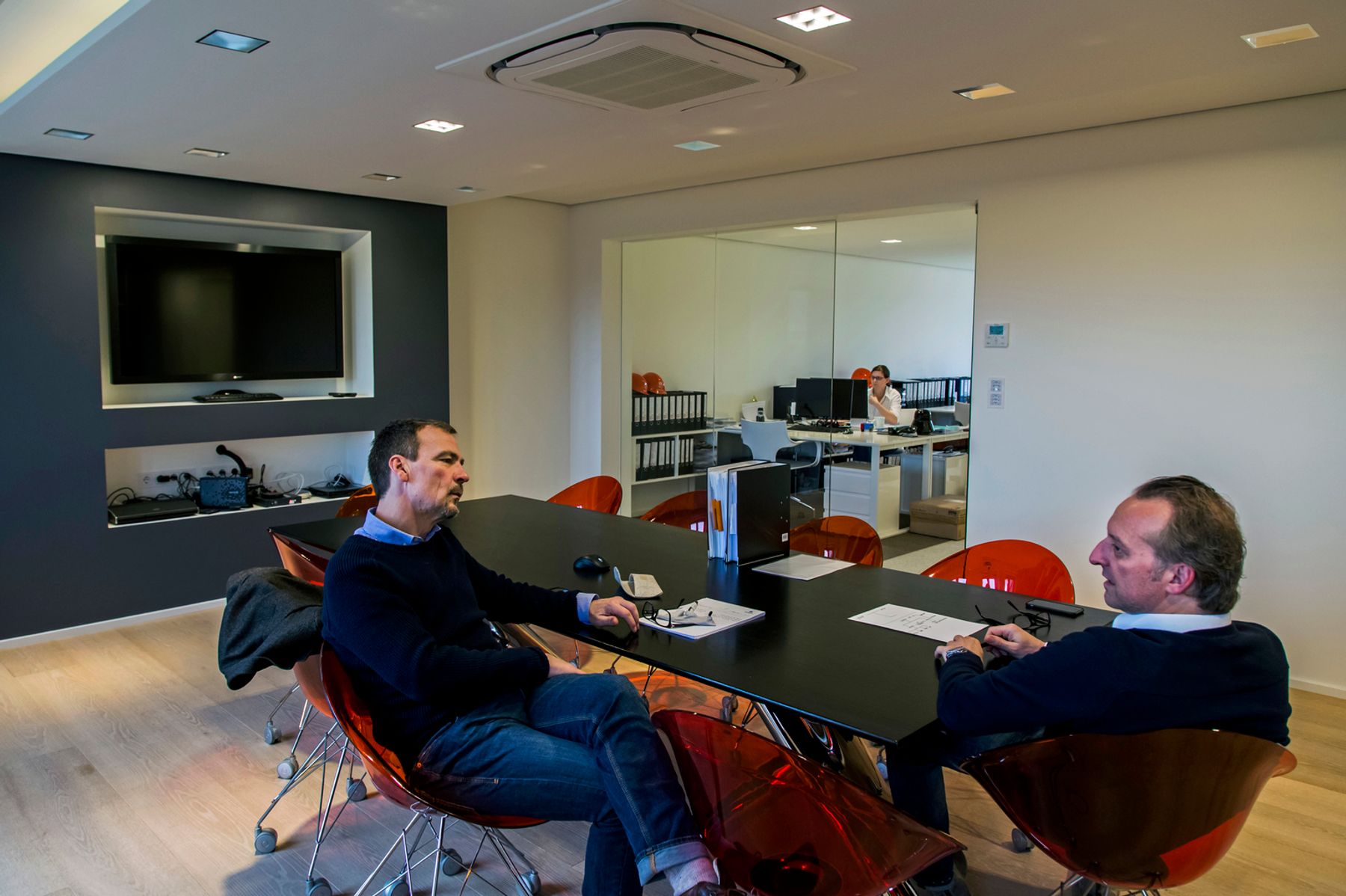

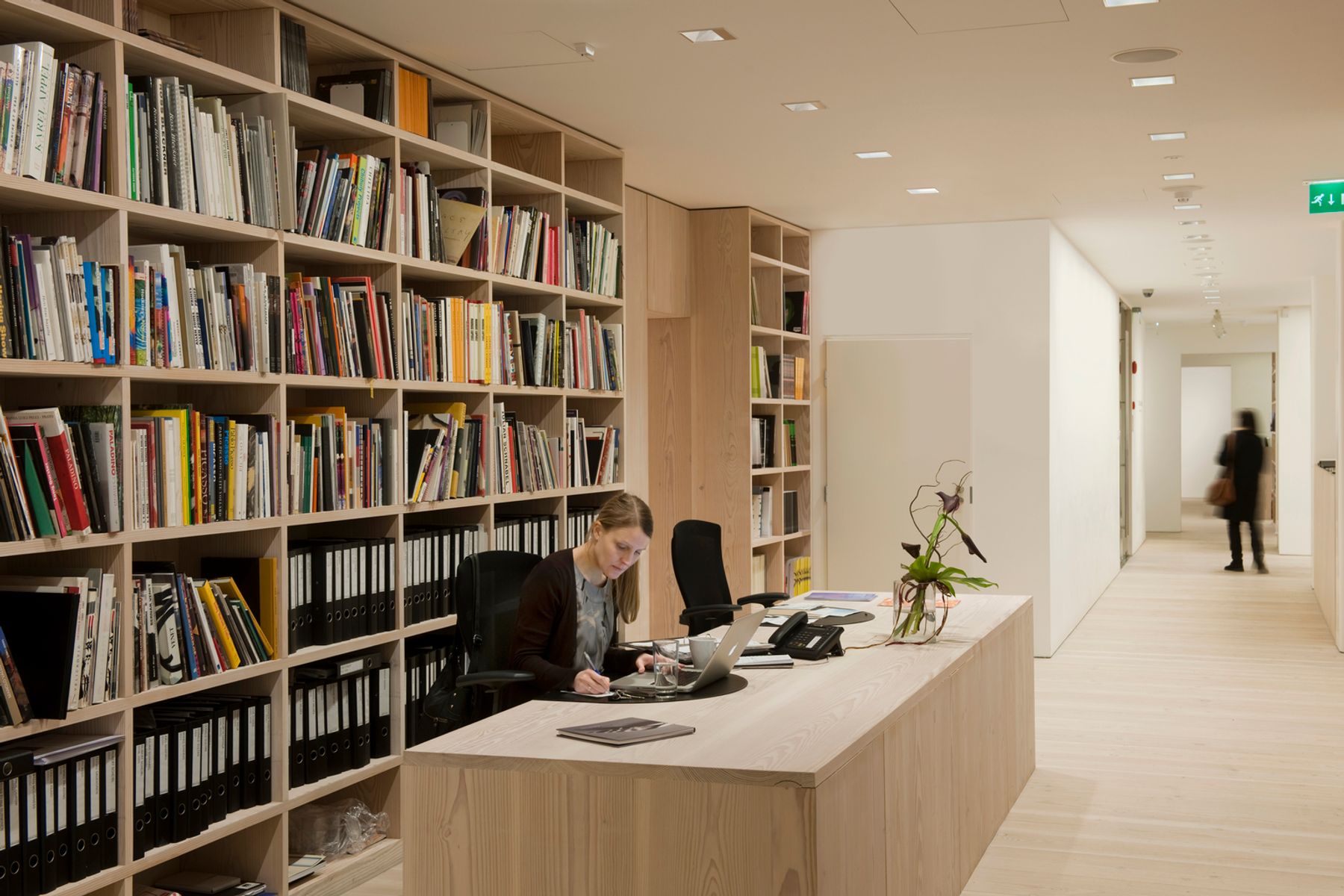

Bureaux du cabinet w40 Architekten, Wiesbaden. Architecture intérieure : w40 Architekten, Wiesbaden. Photographie : Dirk Vogel, Dortmund.

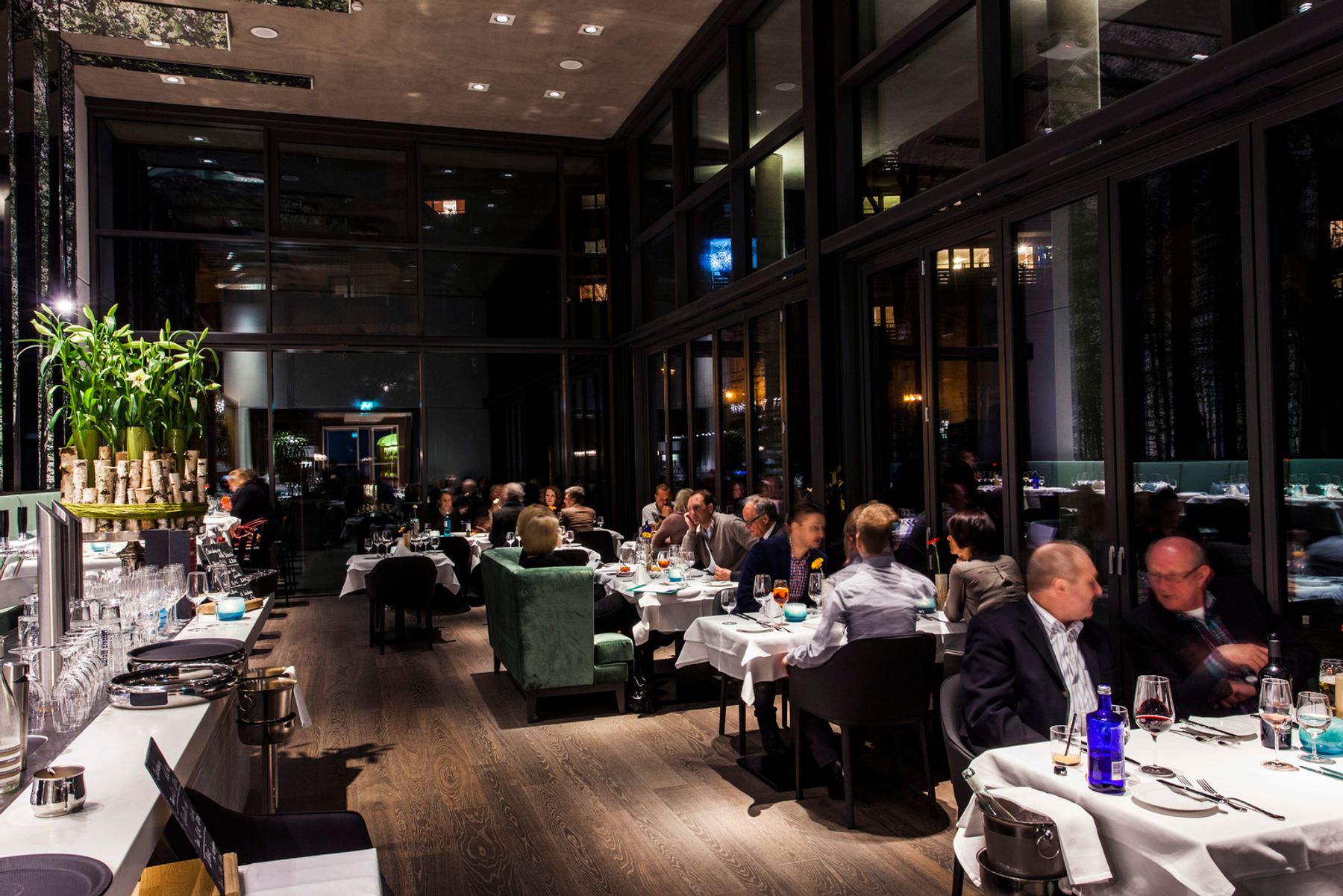

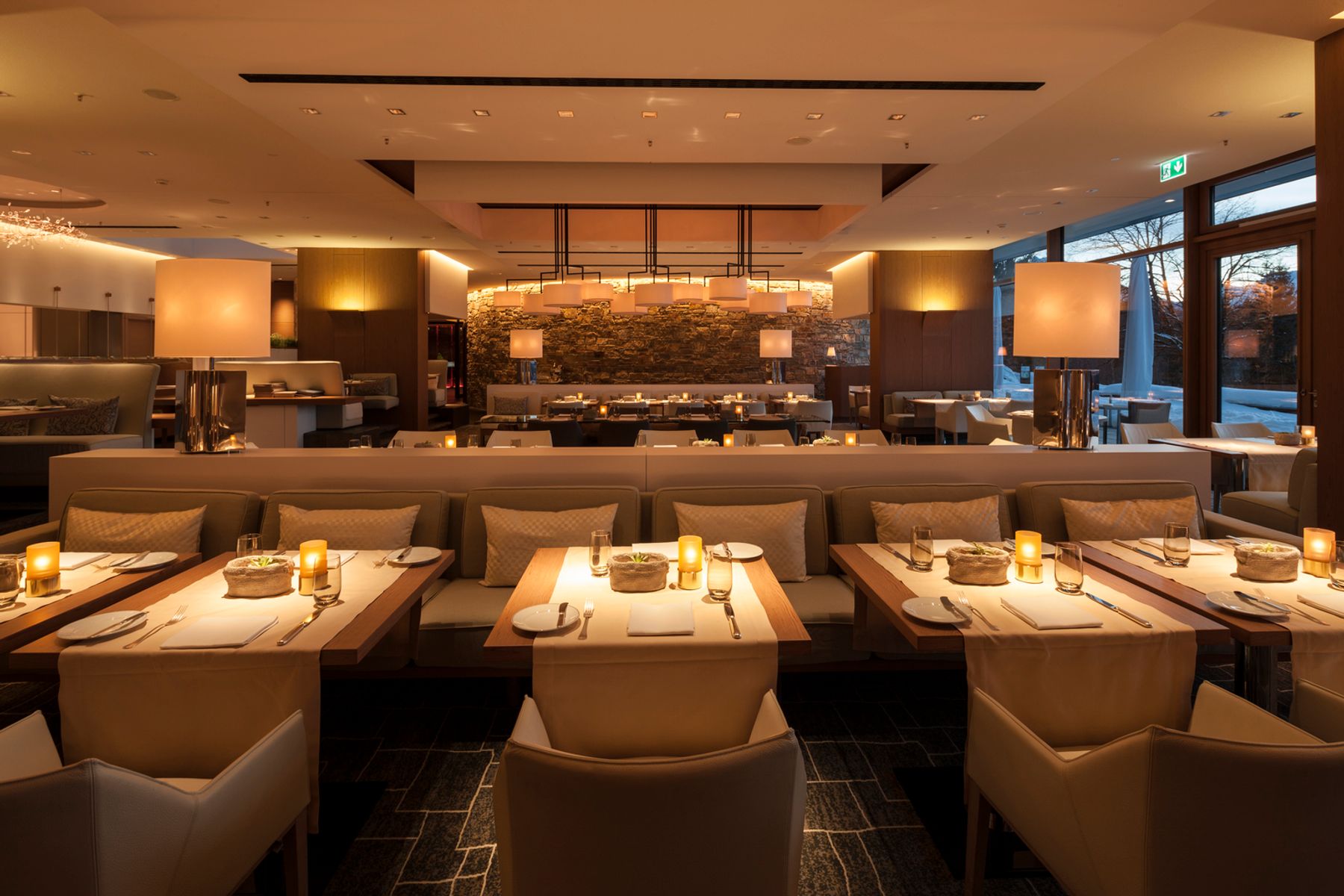

Restaurant Johann Grill dans l’Hôtel Kempinski de Berchtesgaden. Architecture : sporer plus, Stuttgart. Photographie : Alexandra Lechner, Francfort-sur-le-Main.

Restaurant Kosmos dans la villa Humboldt, Lüdenscheid. Architecture : MTT Architekten, Lüdenscheid. Design intérieur : Kitzig Interior Design, Bochum. Photographie : Dirk Vogel, Altena.

Galerie Forsblom, Helsinki. Architecture et études d´éclairage : Gluckman Mayner Architects, New York.

Hôpital Ikazia, Rotterdam. Architecte : EGM Architecten B.V., Dordrecht. Photographie : Thomas Mayer, Neuss.

Personnalisez Quintessence carré pour votre application spécifique

Avec notre service « ERCO individual – A chacun son ERCO », nous vous offrons de multiples possibilités de personnalisation de produits de série ainsi qu'une assistance pour le développement d'appareils spéciaux exigeants. Pour adapter Quintessence carré encore mieux aux besoins de votre projet, nous mettons des variantes de la configuration de série à votre disposition sur demande. Par exemple :

Réflecteur : doré mat, argenté mat ou champagne laqué mat
Raccordement : prise à 3 ou 5 pôles avec câble de liaison (Wago ou Wieland)
Cadre d'encastrement : 10 000 autres couleurs
Système de gorge au plafond

Avez-vous d'autres exigences concernant le produit ?

Veuillez vous adresser à l'équipe de conseillers de l'agence ERCO suivante :
{{strasse1}}
{{#strasse2}} {{strasse2}}
{{/strasse2}} {{ort}}
{{staat}}

Appeler le conseiller ERCO : {{fon}}

Vos interlocuteurs dans le monde entier

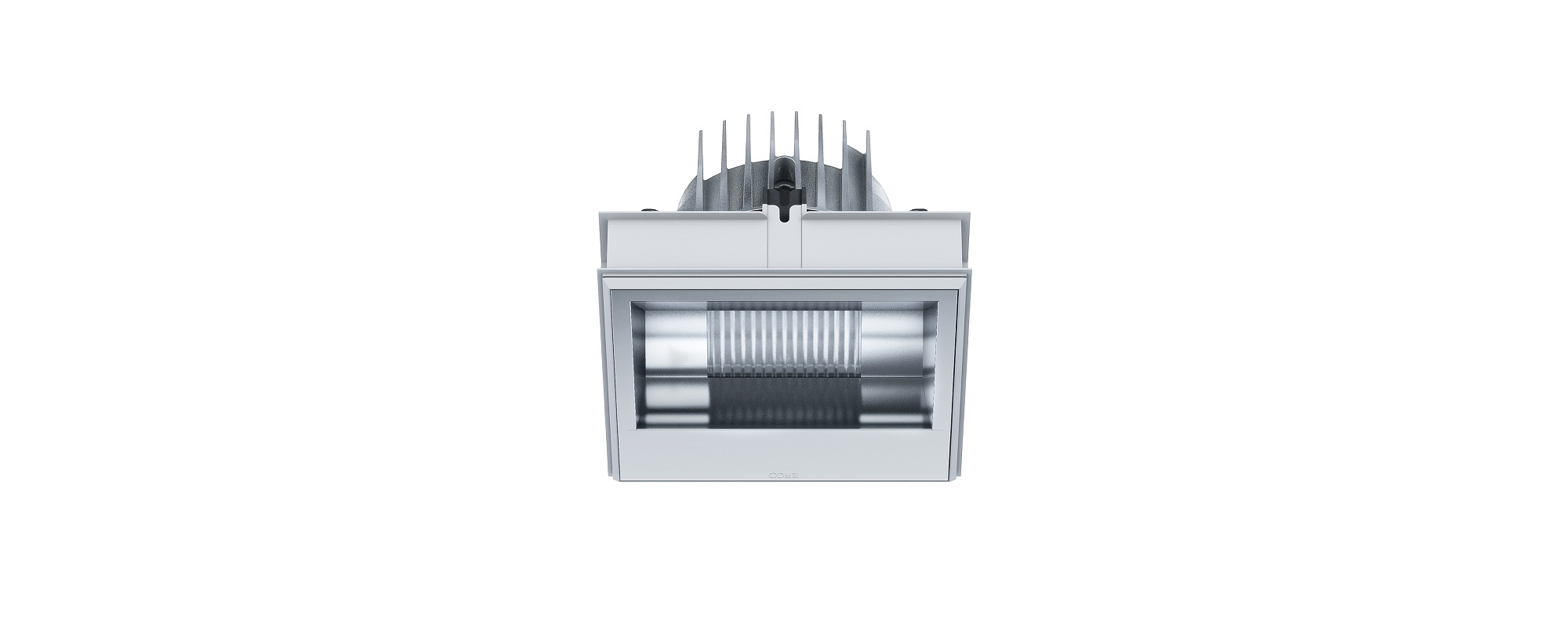

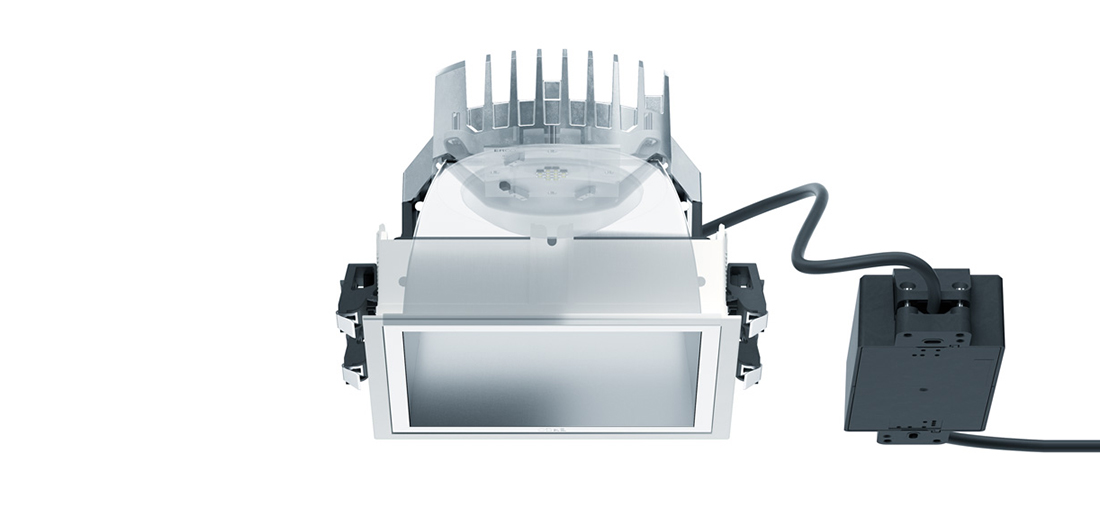

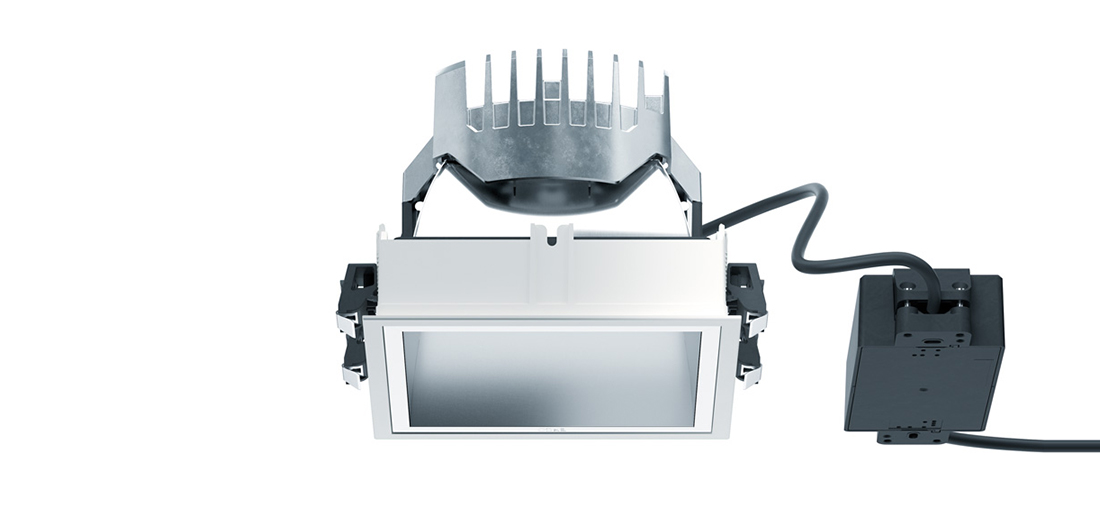

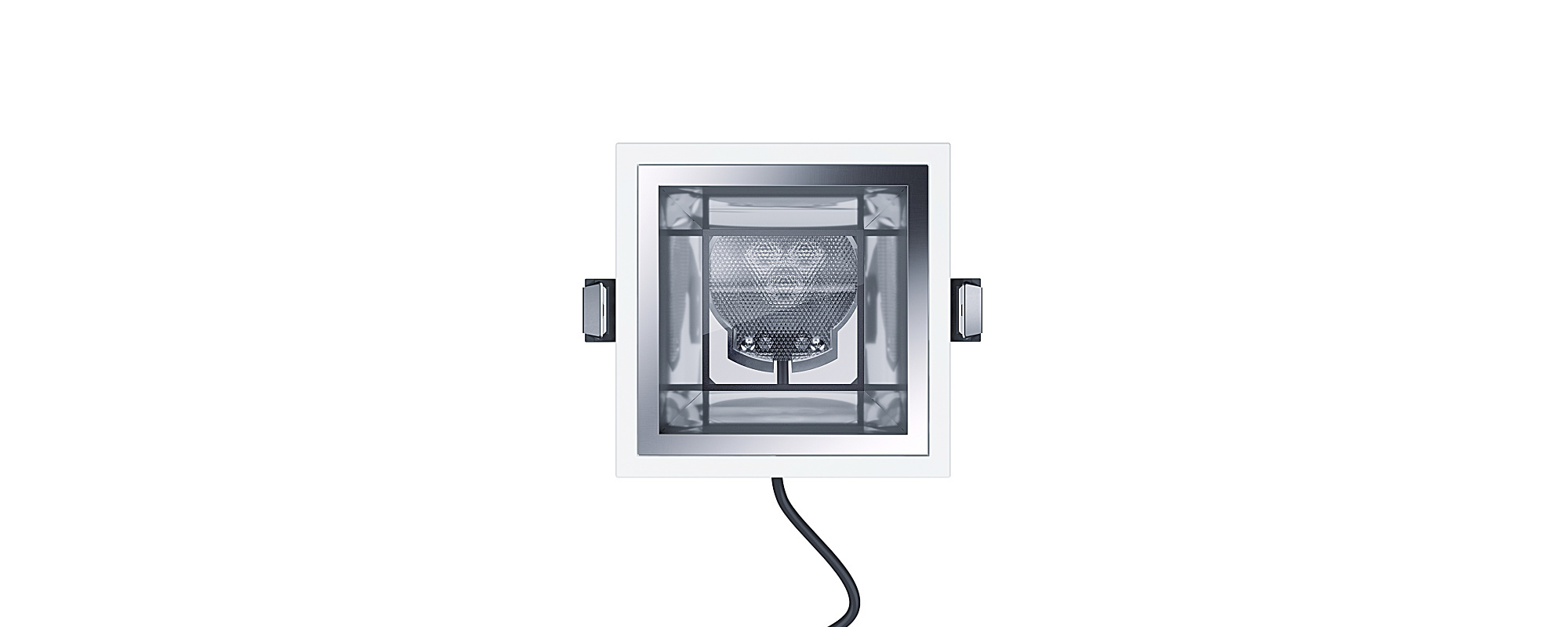

Caractéristiques détaillées du produit

1 Réflecteur Darklight ERCO

Downlight : angle cut-off 40°
Aluminium, anodisé, satiné mat

Réflecteur pour faisceau mural

Angle cut-off 80°
Aluminium, anodisé, satiné mat

2 Module LED ERCO

LED high-power : blanc chaud (2700K ou 3000K) ou blanc neutre (3500K ou 4000K)
Encastré orientable avec optique de collimation en polymères optiques

3 Diffuseur ou lentille

En polymère optique
Diffuseur à lentille Wide flood, Extra wide flood ou système de entille Wallwash
Encastré orientable avec lentille Spherolit Narrow spot, Spot ou Flood

4 Cadre d'encastrement

Encastrement recouvrant
Fixation pour plafonds de 1 à 30mm d’épaisseur
Matière synthétique, blanc
Pour un encastrement au ras du plafond : cadre d’encastrement à commander séparément, fixation pour plafonds de 12,5 à 25mm d’épaisseur

5 Boîtier

Fonte d’aluminium, fonction de corps de refroidissement
Cadre de fixation : matière synthétique, noir

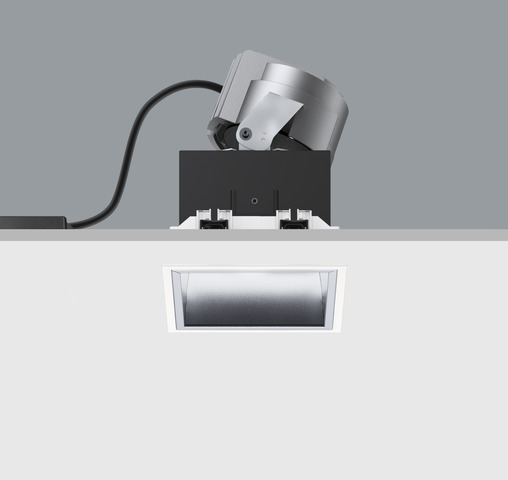

Encastré orientable : inclinable de 0° à 20°, rotatif à 360°. Angle de rotation et d‘inclinaison réglable

6 Driver

Commutable, gradable par phase, gradable DALI ou Casambi Bluetooth
Version à gradation par phase : Possibilité de graduer avec des gradateurs externes (commande fin de phase)

1 Réflecteur Darklight ERCO

Downlight : angle cut-off 40°
Aluminium, anodisé, satiné mat

Réflecteur pour faisceau mural

Angle cut-off 80°
Aluminium, anodisé, satiné mat

2 Module LED ERCO

LED high-power : blanc chaud (2700K ou 3000K) ou blanc neutre (3500K ou 4000K)
Encastré orientable avec optique de collimation en polymères optiques

3 Diffuseur ou lentille

En polymère optique
Diffuseur à lentille Wide flood, Extra wide flood ou système de entille Wallwash
Encastré orientable avec lentille Spherolit Narrow spot, Spot ou Flood

4 Cadre d'encastrement

Encastrement recouvrant
Fixation pour plafonds de 1 à 30mm d’épaisseur
Matière synthétique, blanc
Pour un encastrement au ras du plafond : cadre d’encastrement à commander séparément, fixation pour plafonds de 12,5 à 25mm d’épaisseur

5 Boîtier

Fonte d’aluminium, fonction de corps de refroidissement
Cadre de fixation : matière synthétique, noir
Encastré orientable : inclinable de 0° à 20°, rotatif à 360°. Angle de rotation et d‘inclinaison réglable

6 Driver

Commutable, gradable par phase, gradable DALI ou Casambi Bluetooth
Version à gradation par phase : Possibilité de graduer avec des gradateurs externes (commande fin de phase)

Quintessence carré : Effet de lumière et aide à la conception

Outil d'éclairage

Répartition de la lumière

Mise en valeur d’objets ou d’éléments architecturaux.

Technique d'éclairage
Disposition des appareils

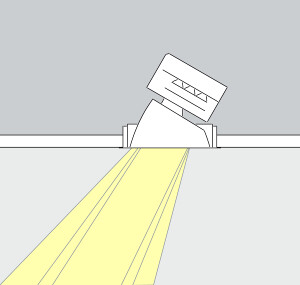

Encastrés orientables

Répartition à symétrie radiaire et à faisceau de très étroit à large pour l'éclairage d'accentuation.

Source lumineuse
2W - 24.3W
198lm - 3259lm
Encastrés orientables

Encastrés orientables

Les encastrés orientables Quintessence éclairent avec une grande efficacité les œuvres d'art, les articles à la vente et les détails architecturaux. Il est recommandé d'appliquer un angle d'inclinaison (α) d'environ 20°. L'objet se trouve ainsi mis en relief, sans produire d'ombre trop marquée qui perturberait le tableau d'ensemble. Cela évite également les ombres portées des observateurs.

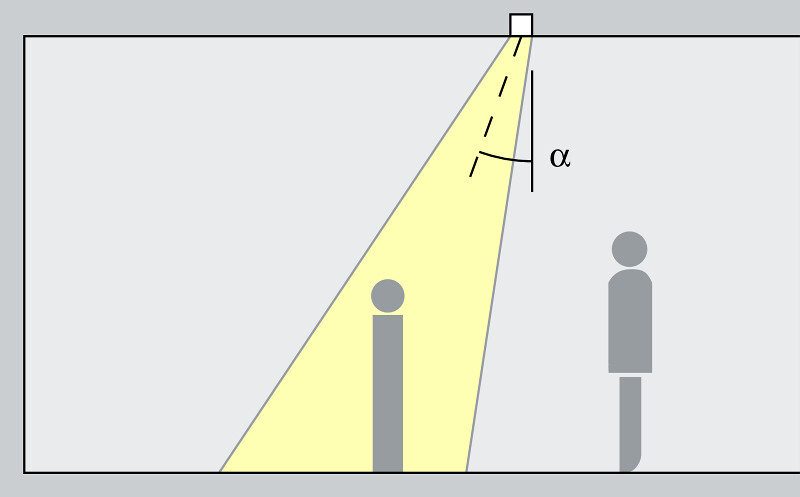

Disposition : α = 20°

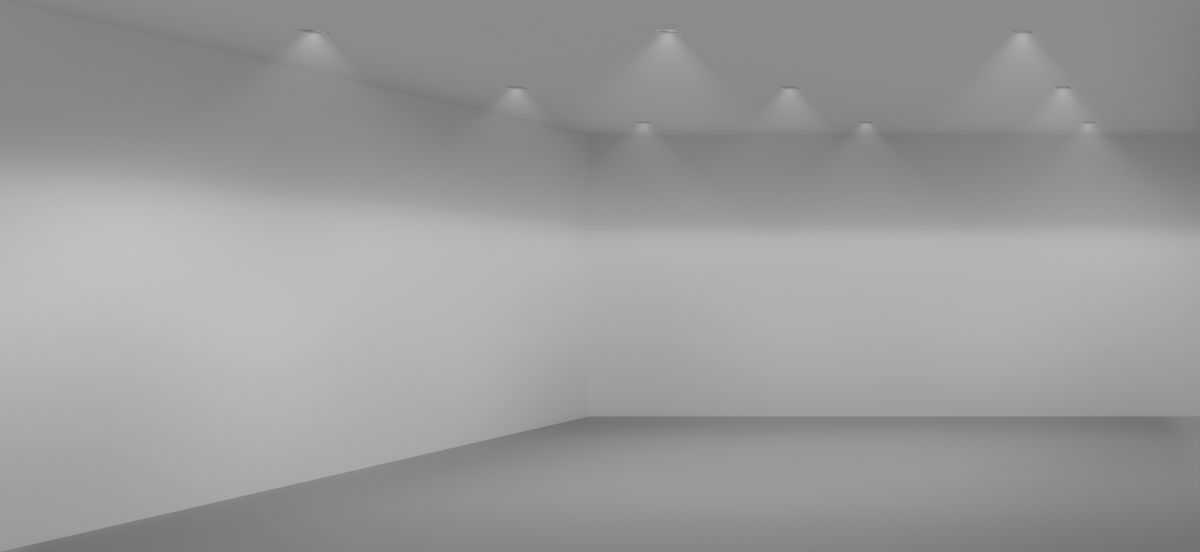

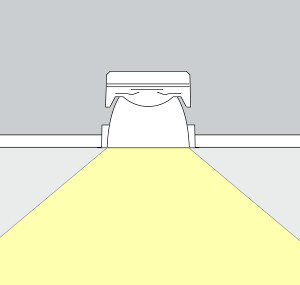

Eclairage général par faisceau large.

Technique d'éclairage
Disposition des appareils

Downlights

Répartition à symétrie radiaire et à faisceau large pour l’éclairage général.

Source lumineuse
12.1W - 32.4W
1187lm - 4346lm
Downlights

Downlights

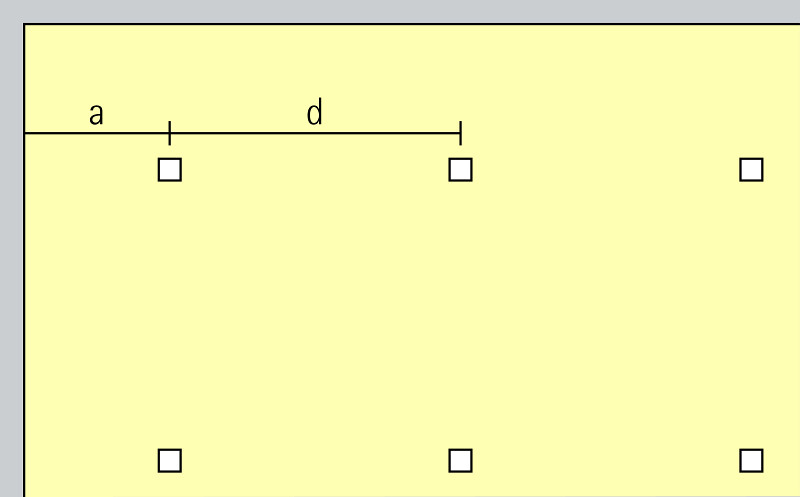

Pour un éclairage général homogène avec un confort visuel élevé, il est possible d'appliquer un entraxe (d) entre deux Downlights correspondant à 1,5 fois la hauteur (h) de l'appareil d'éclairage au-dessus de la surface utile.

Disposition : d ≤ 1,5 x h

La distance au mur recommandée correspond à la moitié de l'entraxe entre les appareils d'éclairage.

Disposition : a = d / 2

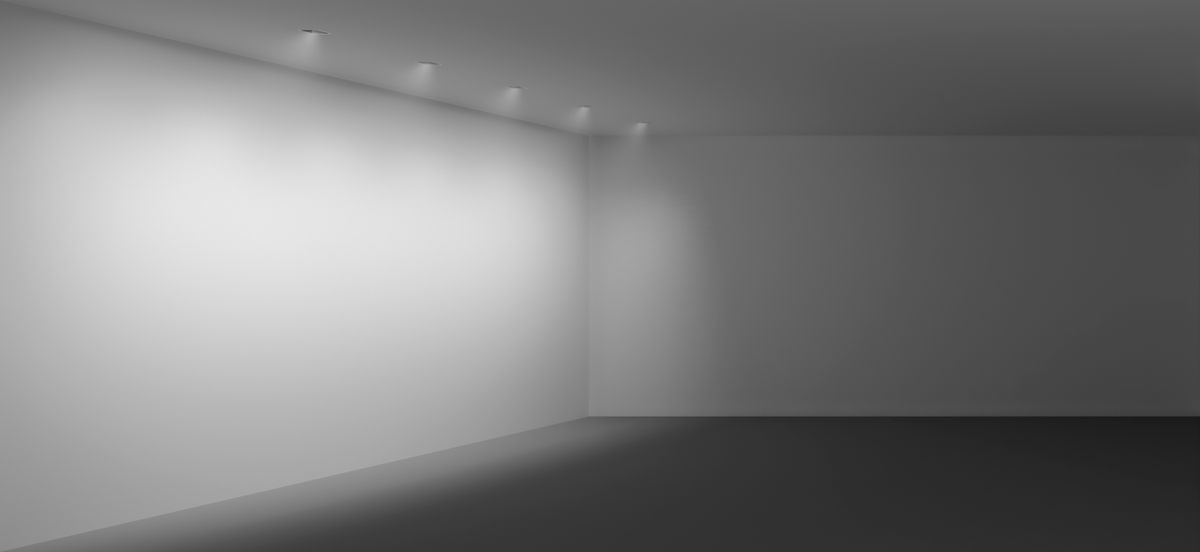

Eclairage vertical pour mettre en lumière et structurer l’espace.

Technique d'éclairage
Disposition des appareils

Projecteurs à faisceau mural à lentille

Répartition asymétrique pour l’éclairage très homogène des murs.

Source lumineuse
8.1W - 32.4W
791lm - 4346lm
Projecteurs à faisceau mural à lentille

Projecteurs à faisceau mural à lentille

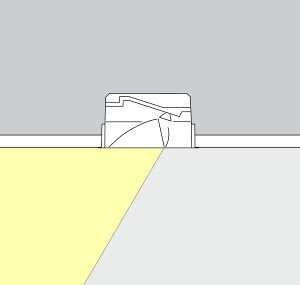

Pour un éclairage vertical homogène, la distance (a) entre les appareils à faisceau mural à lentille Quintessence et le mur doit représenter environ un tiers de la hauteur (h) sous plafond.

Disposition : a = 1/3 x h

Pour une bonne homogénéité dans la longueur, l'entraxe (d) entre les appareils à faisceau mural à lentille Quintessence peut correspondre jusqu'à 1,3 fois la distance (a) au mur.

Disposition : d ≤ 1,3 x a

Les tableaux figurant sur les pages du catalogue consacrées aux appareils ou projecteurs à faisceau mural et les fiches techniques des produits vous indiquent les distances au mur et les entraxes optimaux pour chaque article.
