Public & Outdoor – perrons en verkeerswegen correct verlichten
Stations- en halteplaatsverlichting
Treinstations in het regionale en internationale verkeer zijn plaatsen die mensen verbinden. Naast hun functie als halteplaats moeten ze reizigers de mogelijkheid bieden om zich snel te kunnen oriënteren en zich veilig te voelen. De juiste verlichting van perrons, verkeerszones en stationsarchitectuur is daarbij essentieel. Daarvoor moeten armaturen aan twee belangrijke voorwaarden voldoen: enerzijds de maximale bestendigheid tegen externe invloeden zoals warmte, koude en natheid voor een extreme belastbaarheid tijdens het continubedrijf. Anderzijds moeten armaturen op treinstations en halteplaatsen talloze vormgevingsmogelijkheden bieden voor een uniform verlichtingsconcept en een goed visual comfort waarborgen. Aan deze criteria voldoen de LED-armaturen van ERCO. Wij geven u tips over hoe u de juiste armaturen voor uw project selecteert en hoe een rendabel lichtconcept van hoge kwaliteit eruit kan zien.
Treinstations en halteplaatsen perfect verlichten Brochure downloaden
Boeiende projectvoorbeelden

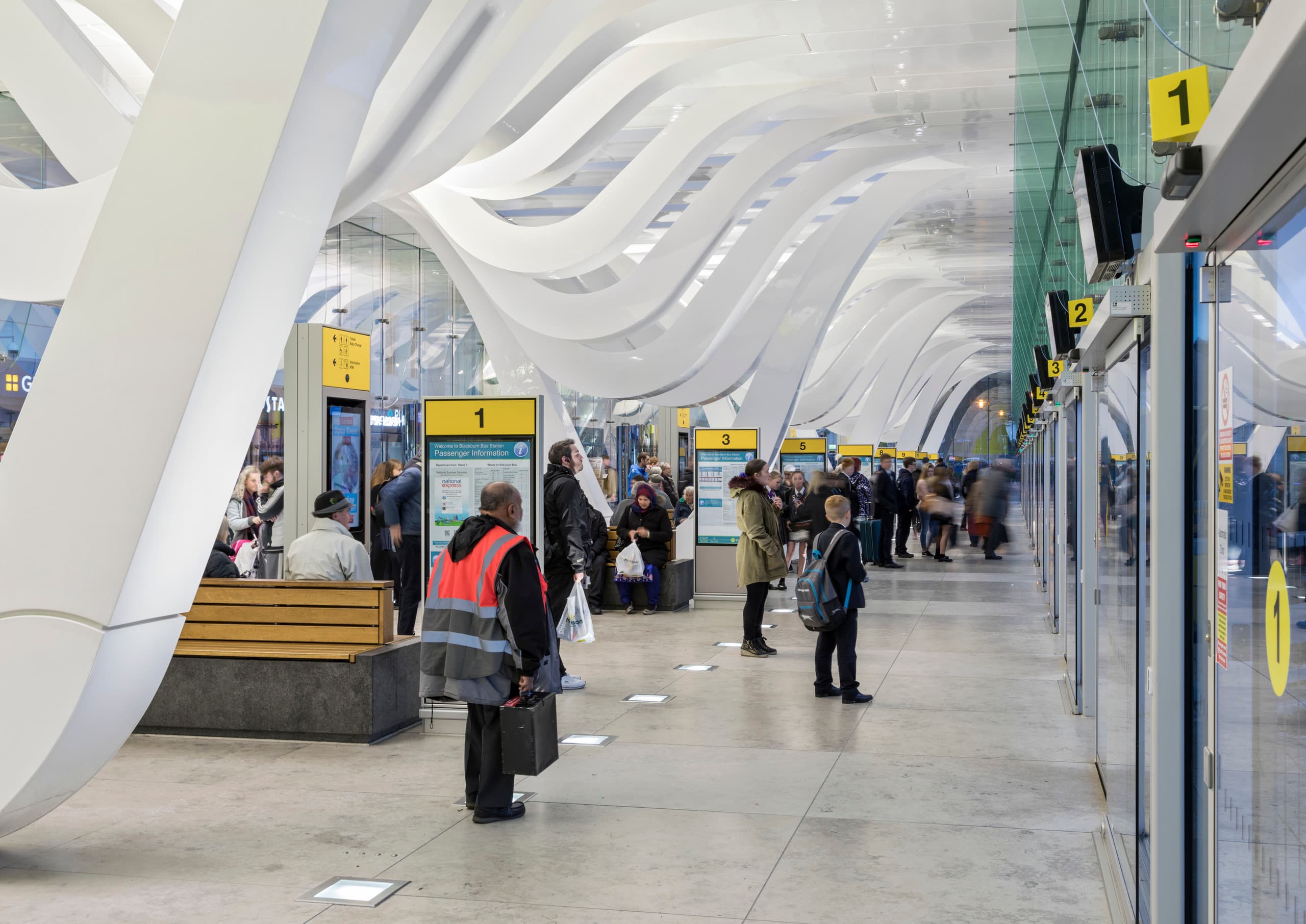

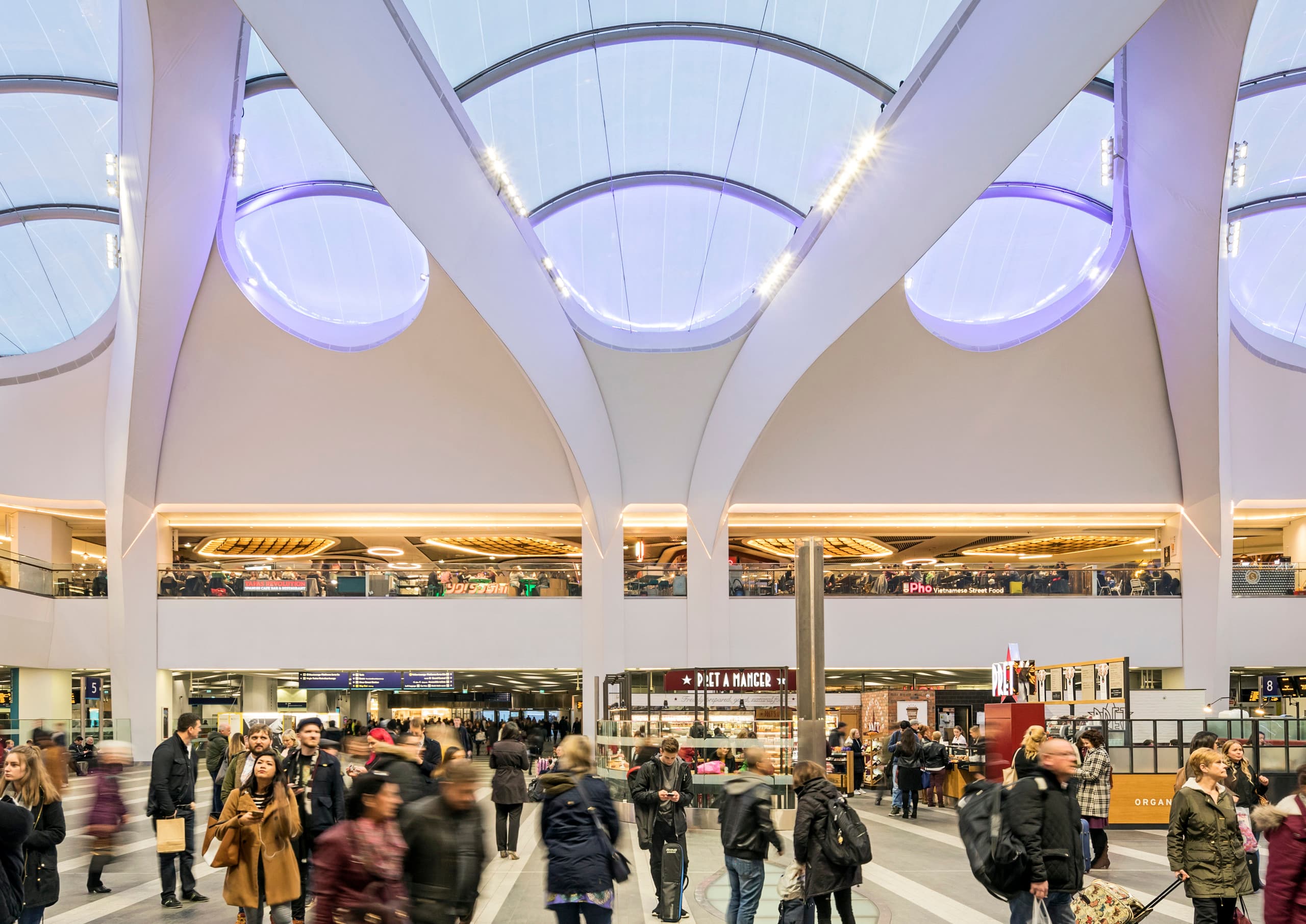

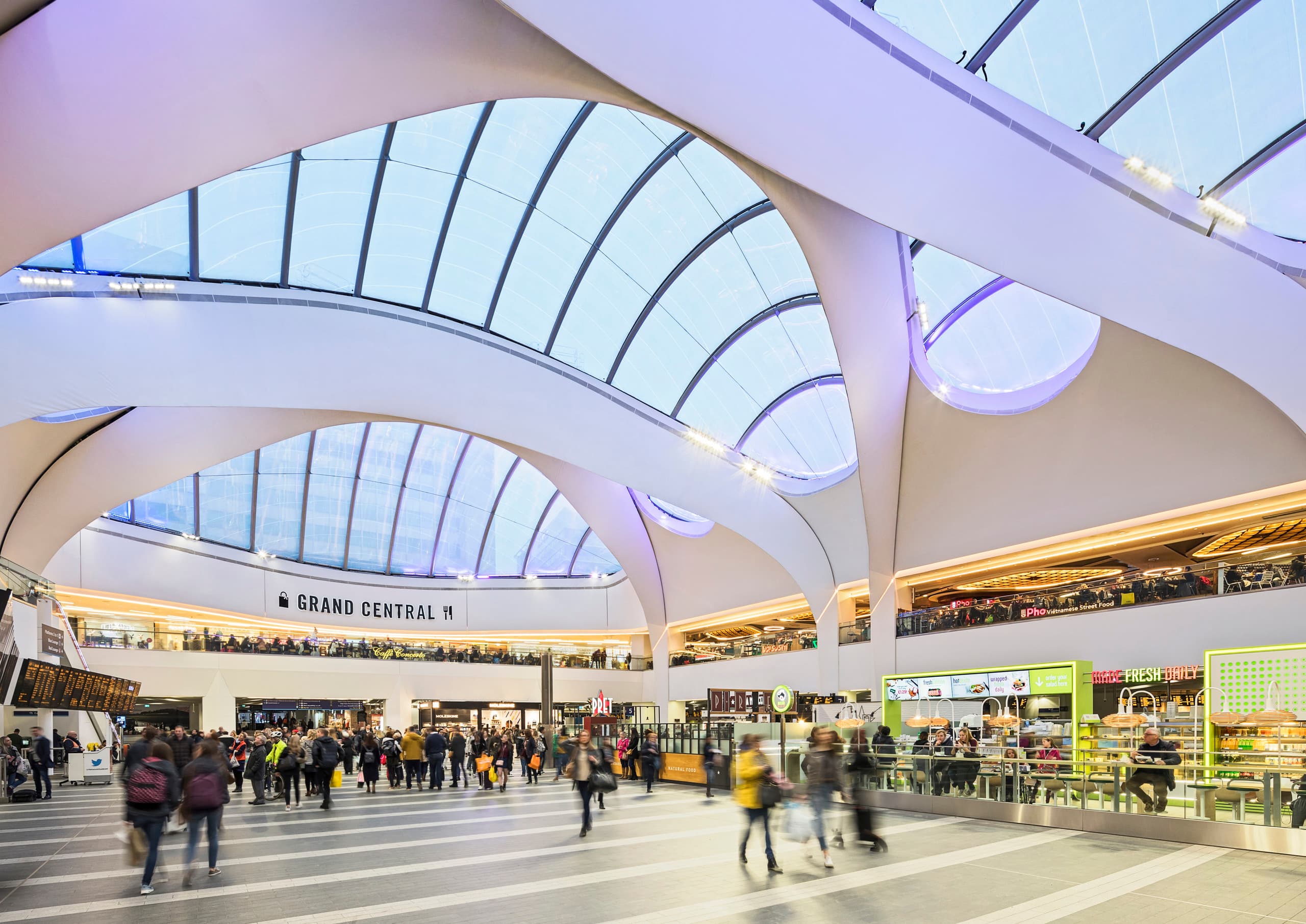

Light Board spots verlichten het New Street Station in Birmingham vanaf een grote hoogte en realiseren een gelijkmatig licht op de vloer. Architectuur: AZPML/Atkins/Haskoll. Lichtplanning: Hoare Lea Lighting, Londen. Fotografie: Lukas Palik, Düsseldorf.

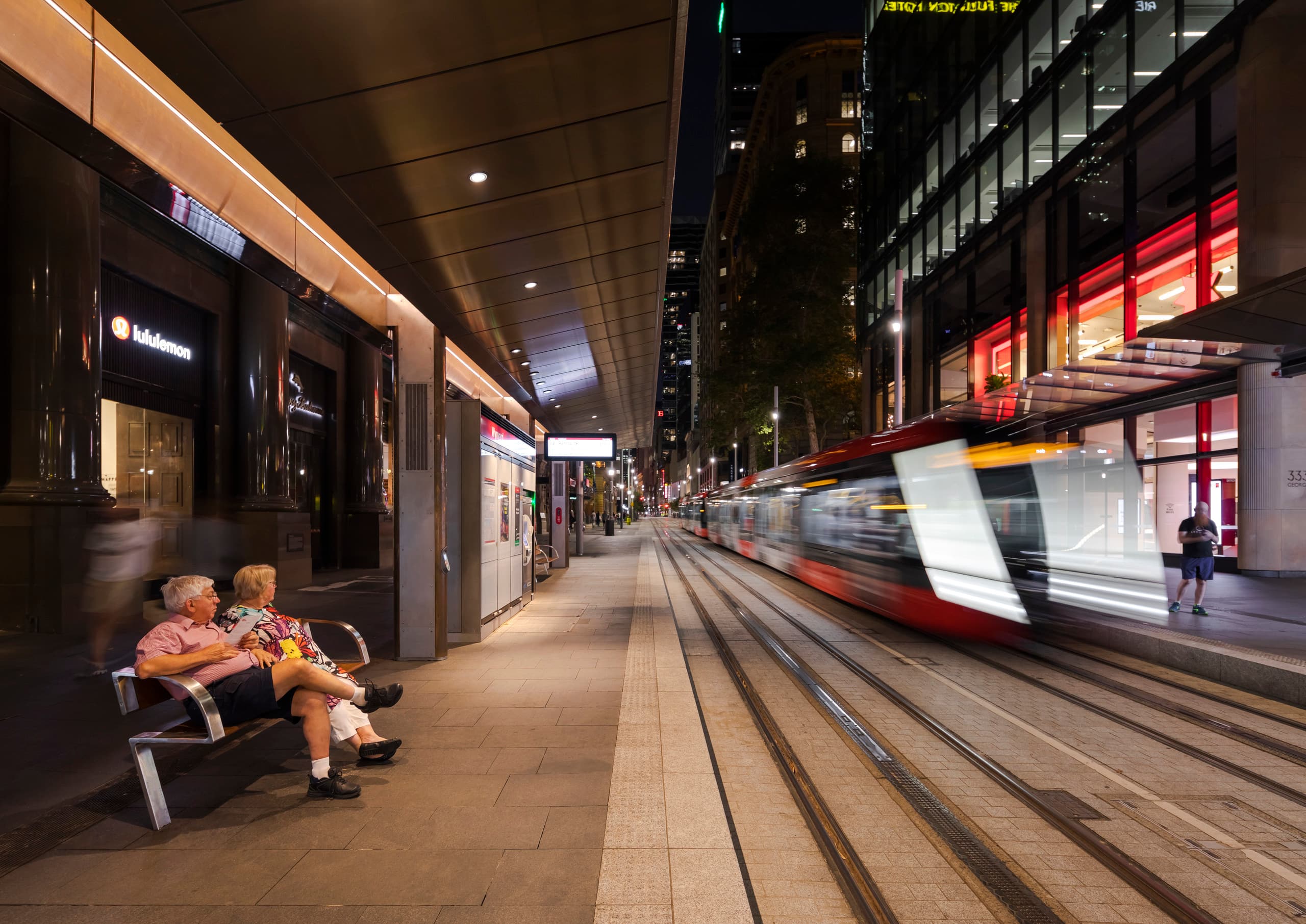

Robuuste Quintessence plafondinbouwarmaturen voor de buitenruimte zijn bescheiden in het afdak van de Sydney Light Rail ingebouwd en verlichten het perron verblindingsvrij. Architectuur: Grimshaw. Fotografie: Jackie Chan, Sydney.

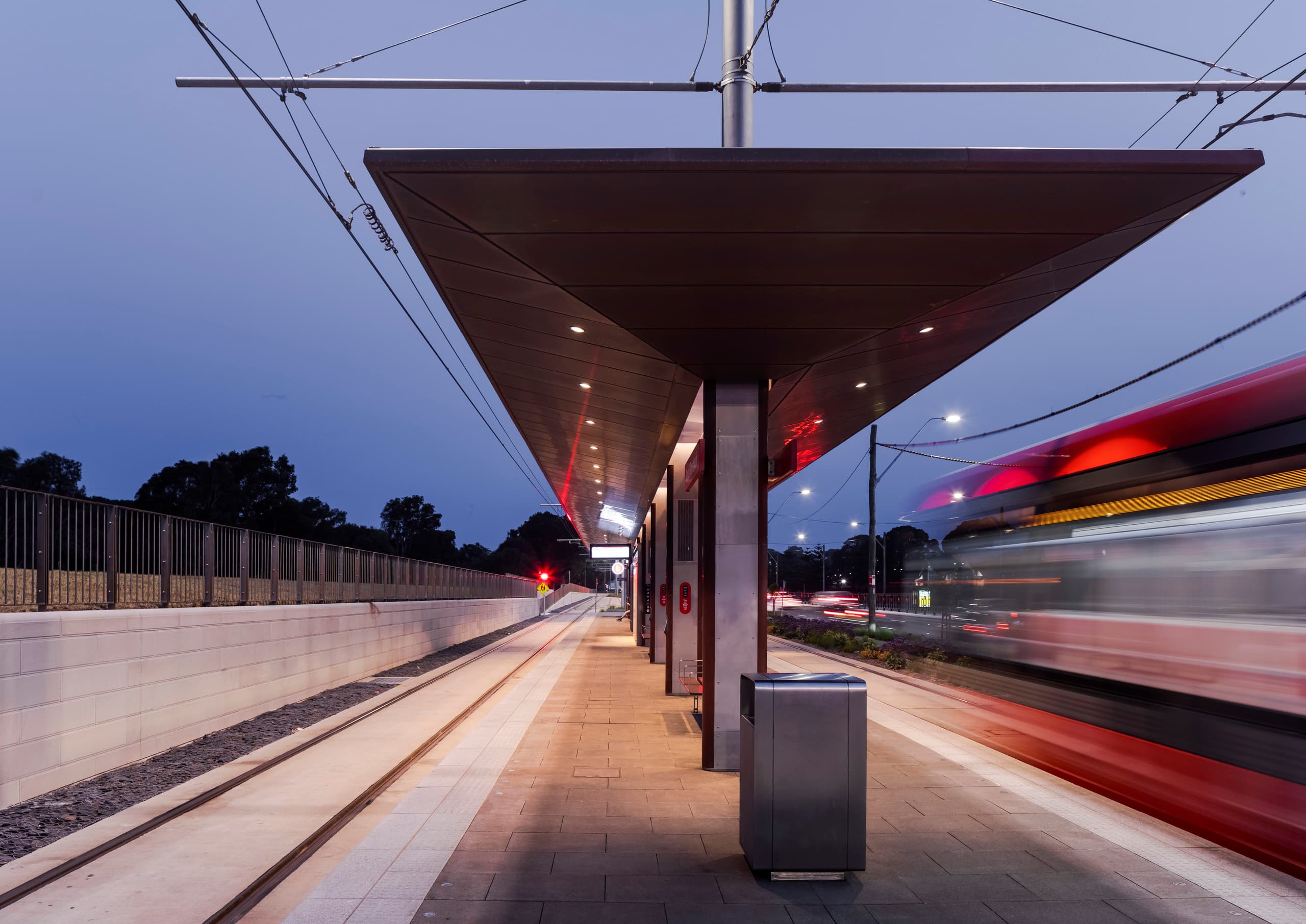

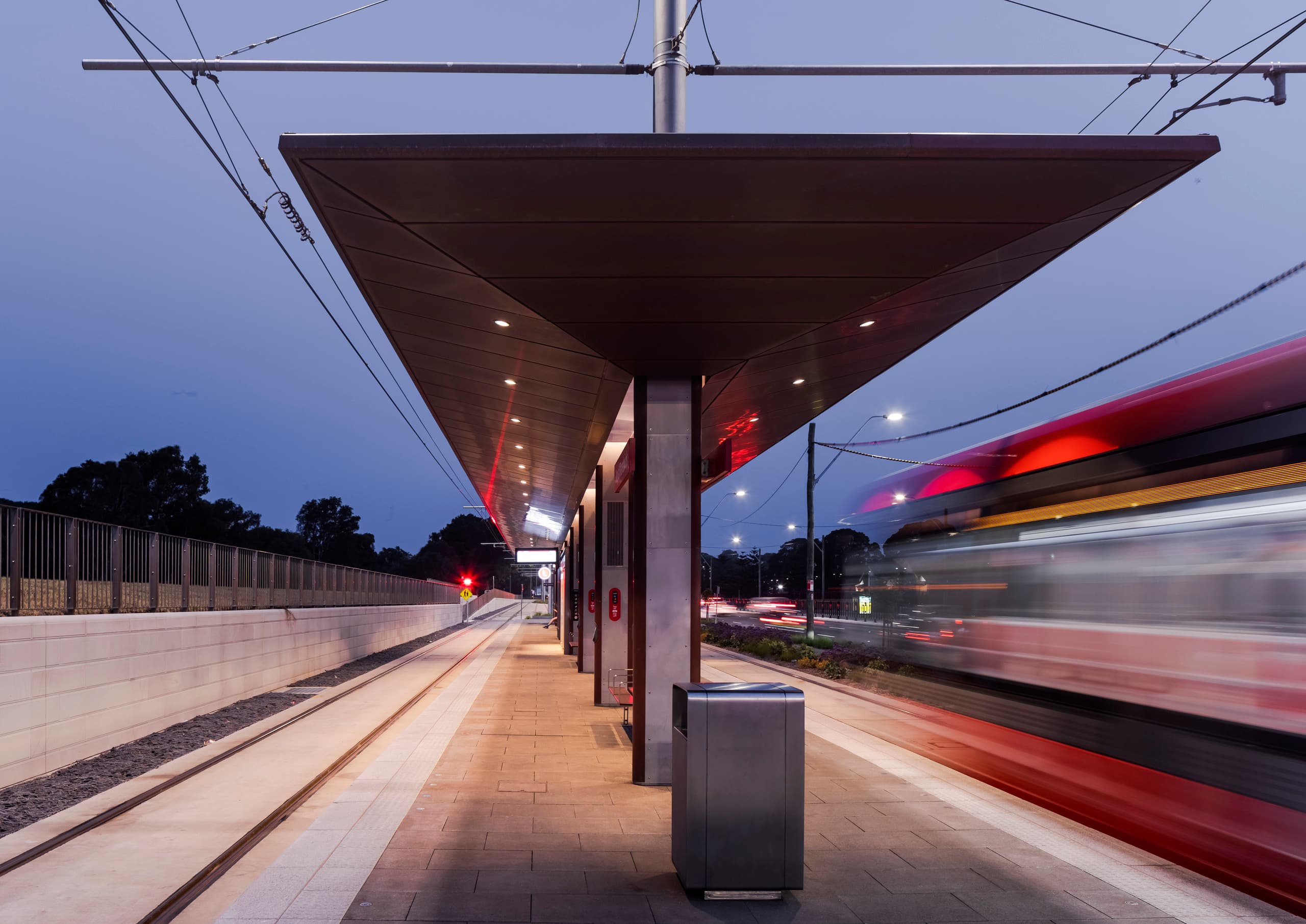

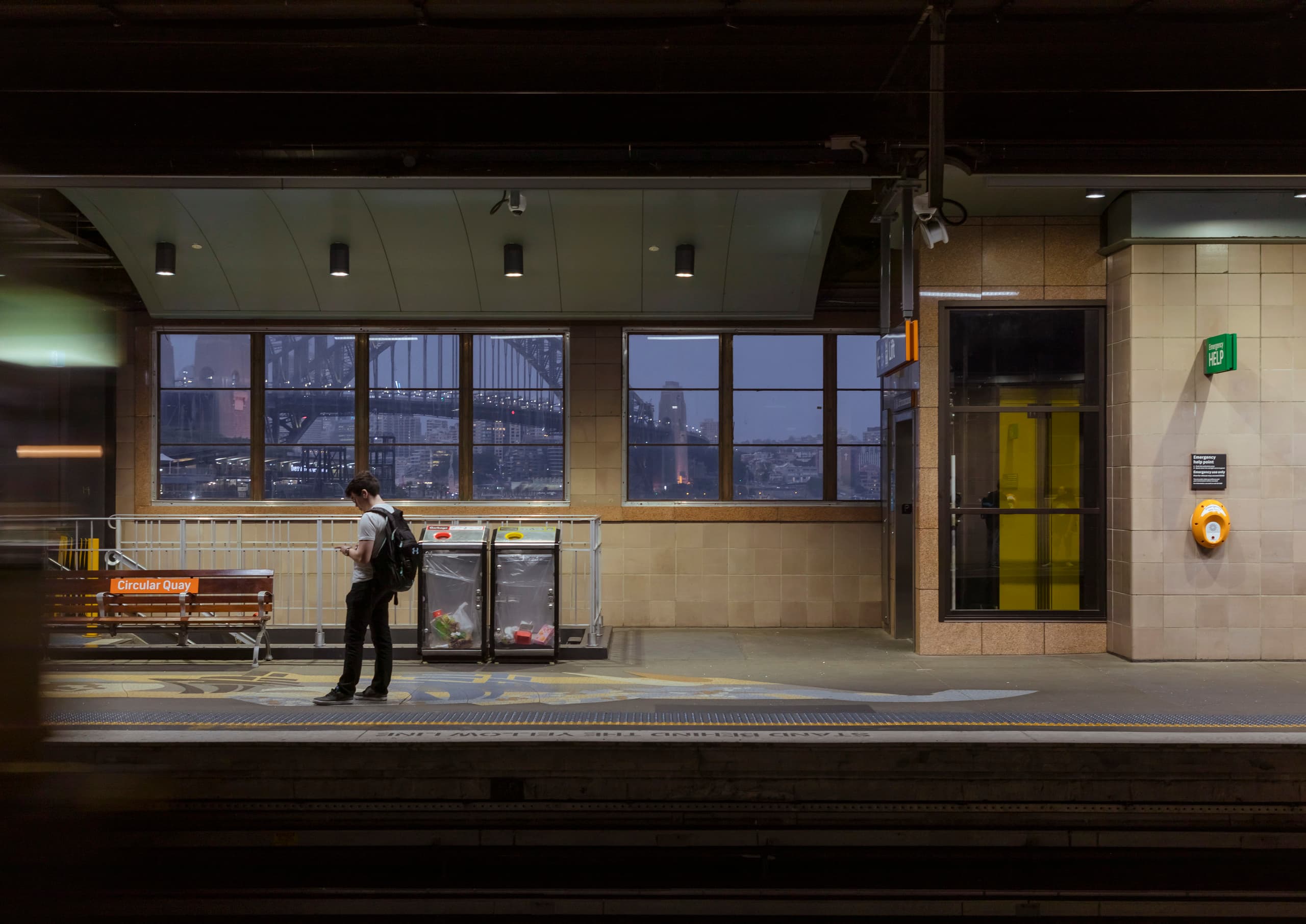

Voldoende horizontale basisverlichting is belangrijk om een gevoel van veiligheid te creëren. ERCO Compact plafondopbouwarmaturen voor de buitenruimte genereren voldoende lichtsterkte voor voorbijgangers en een groot visual comfort voor reizigers en arriverende treinen. Fotografie: Jackie Chan, Sydney.
Arriverende treinen mogen niet worden verblind. Quintessence plafondinbouwarmaturen voor de buitenruimte bieden een voortreffelijk visual comfort en genereren een prettige basisverlichting met een gelijkmatige lichtsterkteverdeling. Architectuur: Grimshaw. Fotografie: Jackie Chan, Sydney.
Verlichte plafonds verlenen de architectuur een open karakter. ERCO Tesis vierkant vloerinbouwarmaturen nemen de plafondwashing op indrukwekkende wijze over in het busstation van Blackburn. Architectuur: Capita Symonds – Altaf Masters. Lichtplanning: Capita Symonds. Fotografie: Lukas Palik, Düsseldorf.

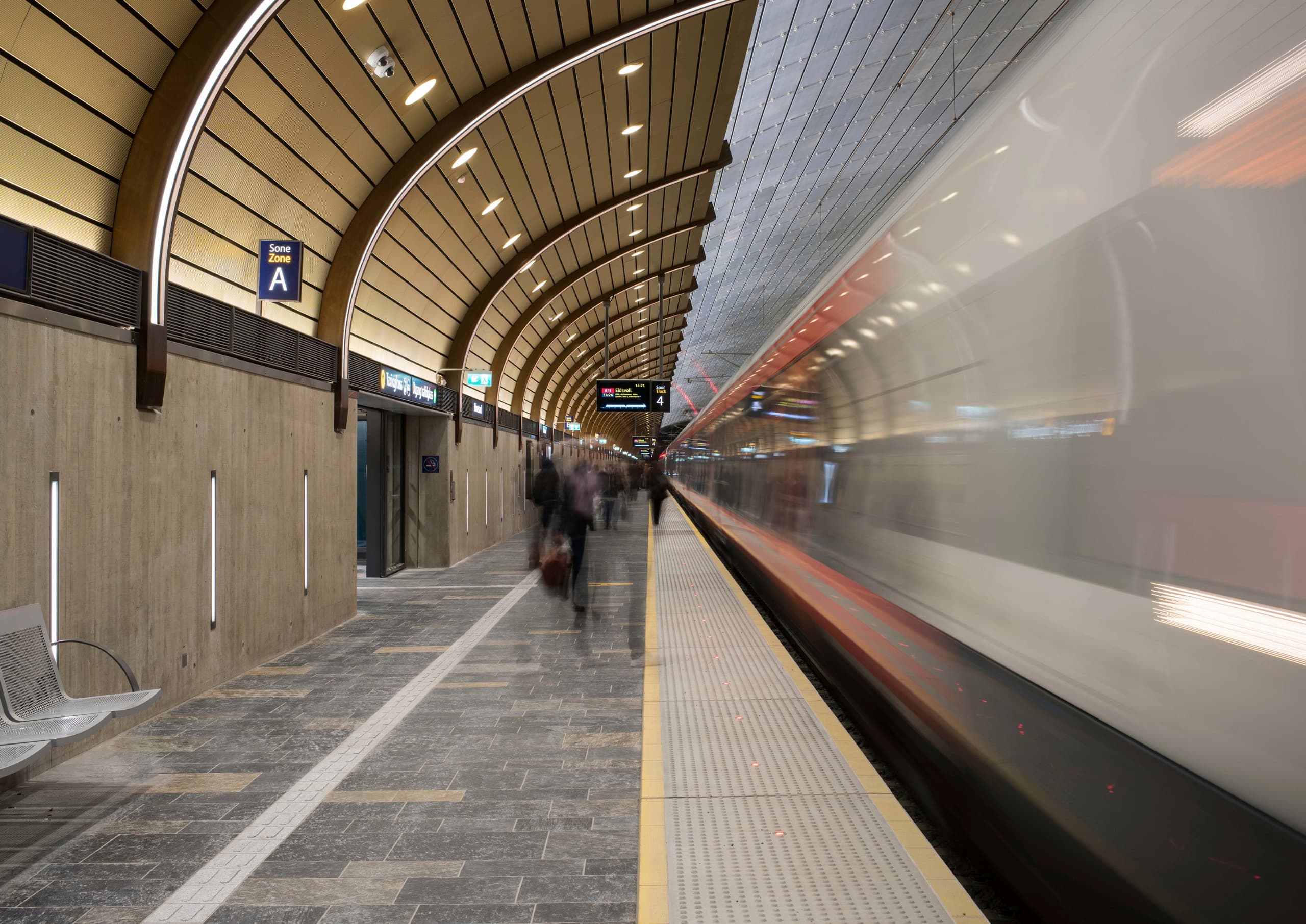

Wanneer binnen de vereisten van buiten gelden: Het Holmestrand Station in Vestfold kiest met Quintessence plafondinbouwarmaturen van ERCO voor stevige buitenruimtearmaturen. Architectuur: Gottlieb Paludan Architects. Lichtplanning: Ramboll en NLI. Fotografie: Johan Elm, Stockholm.
Treinstations perfect verlichten: dit moet u weten

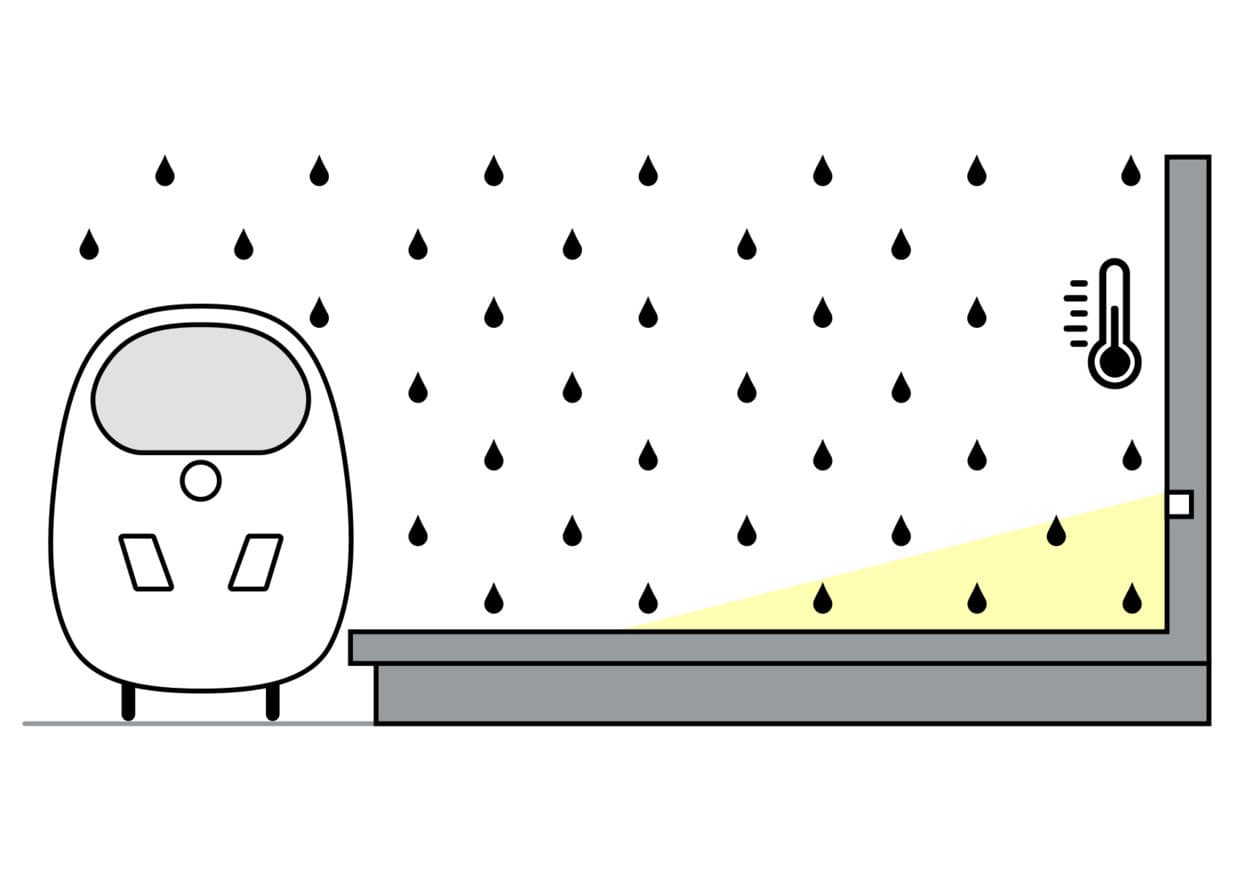

Kies bij treinstations voor robuuste buitenruimtearmaturen
Vaak zijn treinstations 24 uur per dag, 7 dagen per week in bedrijf en worden dus blootgesteld aan vele invloeden van buitenaf – temperatuur, het weer, stof. Dat vereist verlichting die onder alle omstandigheden standhoudt: ERCO biedt uiterst robuuste buitenruimtearmaturen die externe invloeden, zoals koude, warmte en vochtigheid, trotseren. No-rinse gecoate behuizingen bij schijnwerpers zorgen voor weinig vuilafzetting. De hoge beschermingsgraad IP68 zorgt ervoor, net zoals bij vloerinbouwarmaturen, dat zelfs bij voortdurende natheid niets de ERCO armaturen kan aantasten.

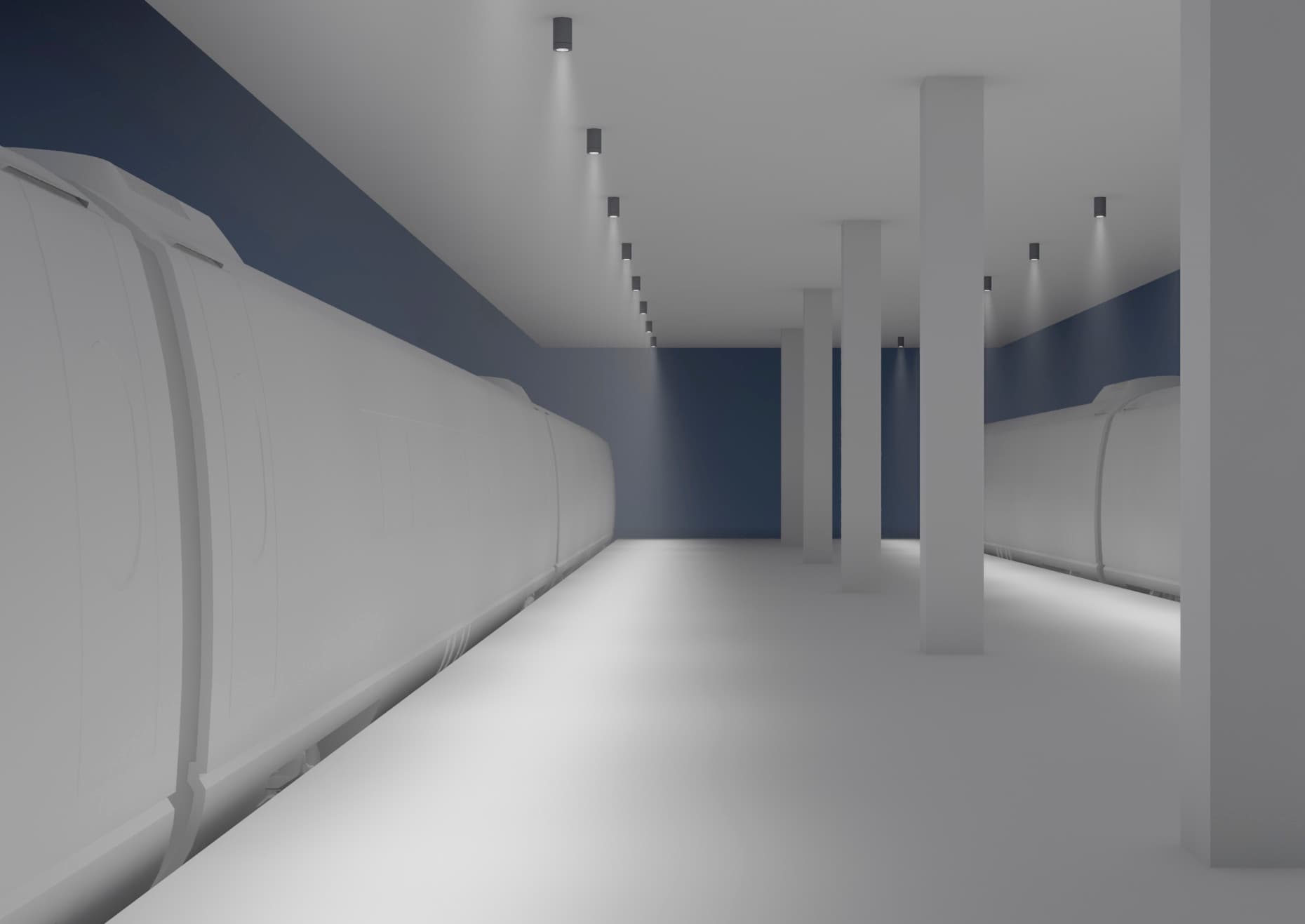

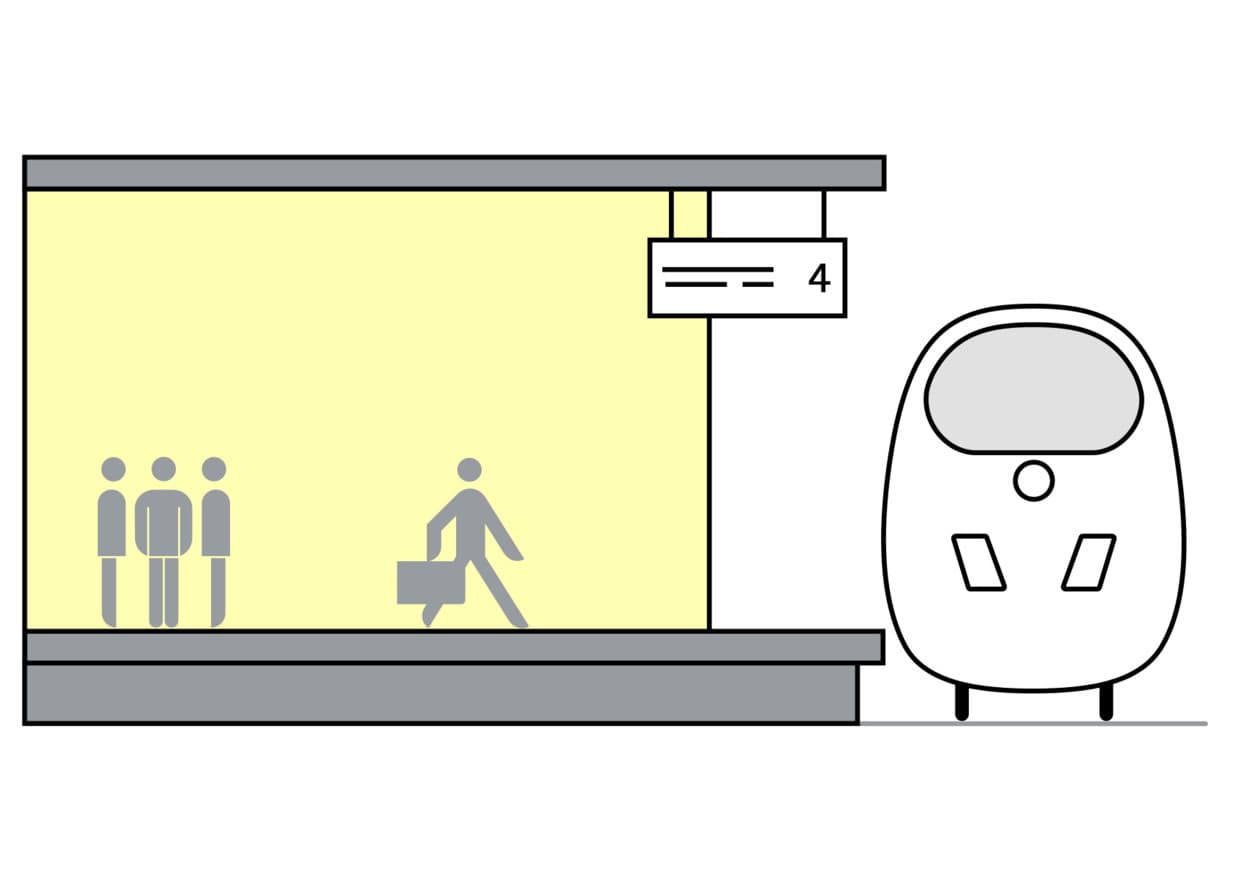

Leid reizigers met verticale verlichting
Maak gebruik van licht om in stationshallen een goede oriëntatie te scheppen. Gelijkmatig verlichte wanden vergemakkelijken de oriëntatie in de ruimte en zorgen ook in zeer grote ruimten op een uiterst efficiënte manier voor de beste indruk van de lichtsterkte. Met gelijkmatige wallwashing vermijdt u donkere hoeken en schept u royale ruimten. Zo wordt de volledige oppervlakte bruikbaar en kunnen reizigers zich vrijer verspreiden. Stimuleer de oriëntatie in grote hallen en leid bezoekers veilig van A naar B. Voor een uitstekend verlichte wand zijn schijnwerper, plafondinbouw- en opbouwarmaturen alsmede vloerinbouwarmaturen met wallwash-lichtverdeling geschikt. Ook grote afbeeldingen, banners of reclameborden aan wanden krijgen door wallwashing meer aandacht.

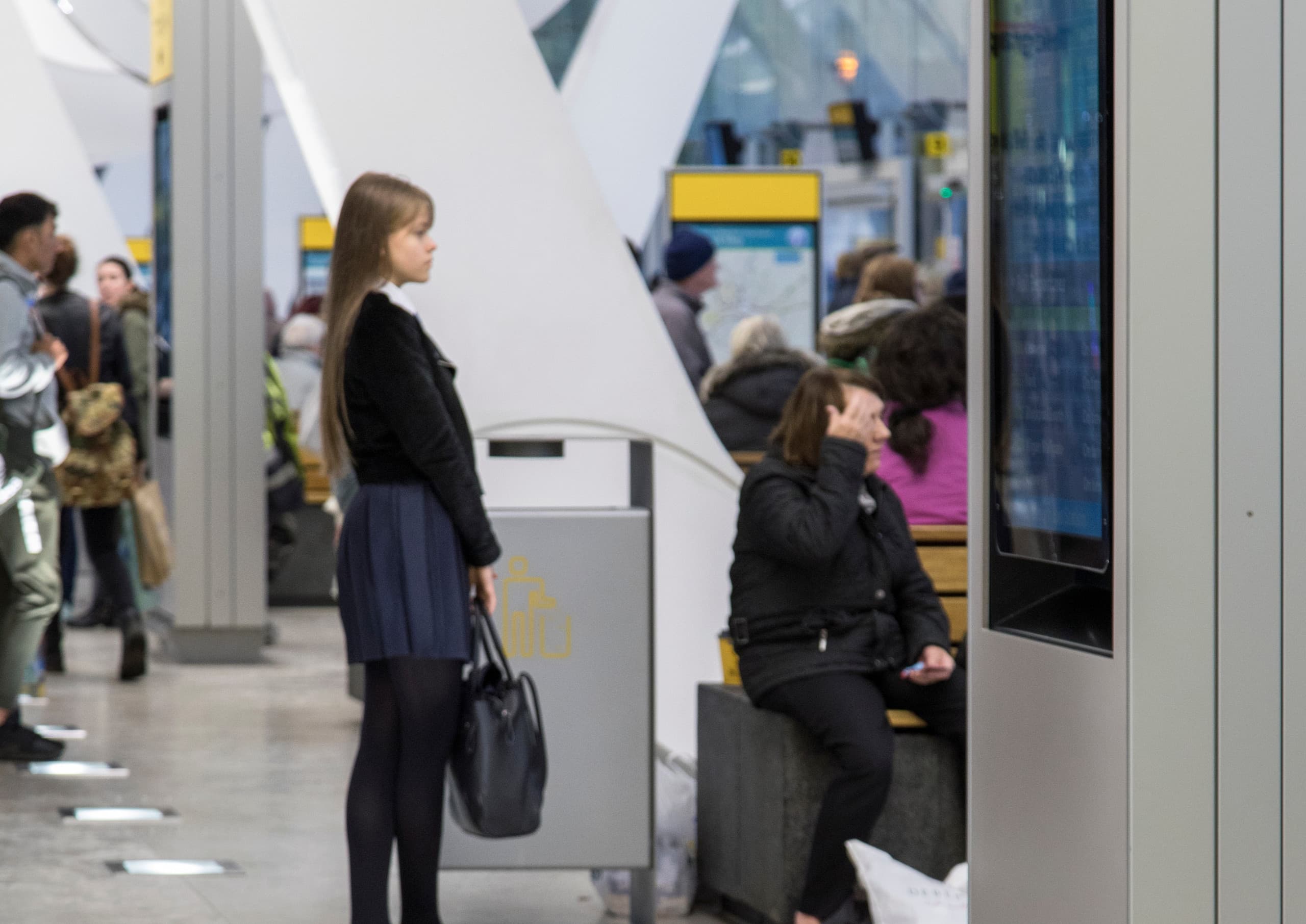

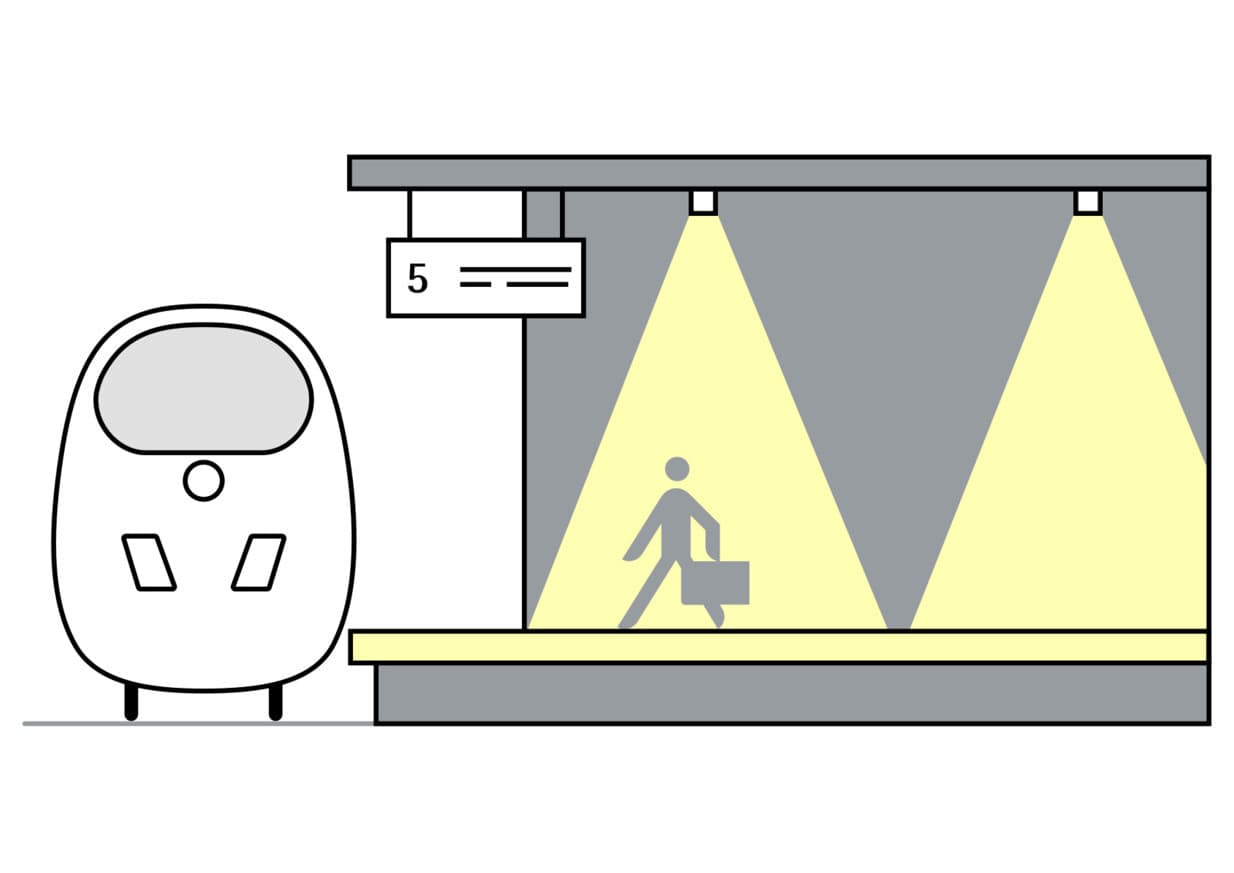

Veiligheid bieden door voldoende basisverlichting
Maak verkeerszones veilig en benadruk routes met een goed afgeschermde basisverlichting. Daarbij is een groot visual comfort zeer belangrijk. Kleine oneffenheden in de vloer kunnen alleen goed worden ontdekt, wanneer men niet wordt verblind en de basisverlichting gelijkmatig is. Op dezelfde wijze mogen treinmachinisten bij het binnenrijden in het treinstation niet worden verblind, zodat ze het perron en aanwijzingen duidelijk kunnen herkennen. Ovale lichtverdelingen zijn zeer geschikt om tegelijkertijd grote armatuurafstanden te kunnen realiseren. Afhankelijk van de montagesituatie zijn downlights geschikt, verkrijgbaar als in- en opbouwvarianten, alsmede breedstralers voor een prettige, horizontale basisverlichting. In het bijzonder door de combinatie van wallwashing en horizontale basisverlichting schept u aantrekkelijke locaties met een groot visual comfort, waar mensen zich prettig voelen, snel hun weg vinden en zich veilig verplaatsen

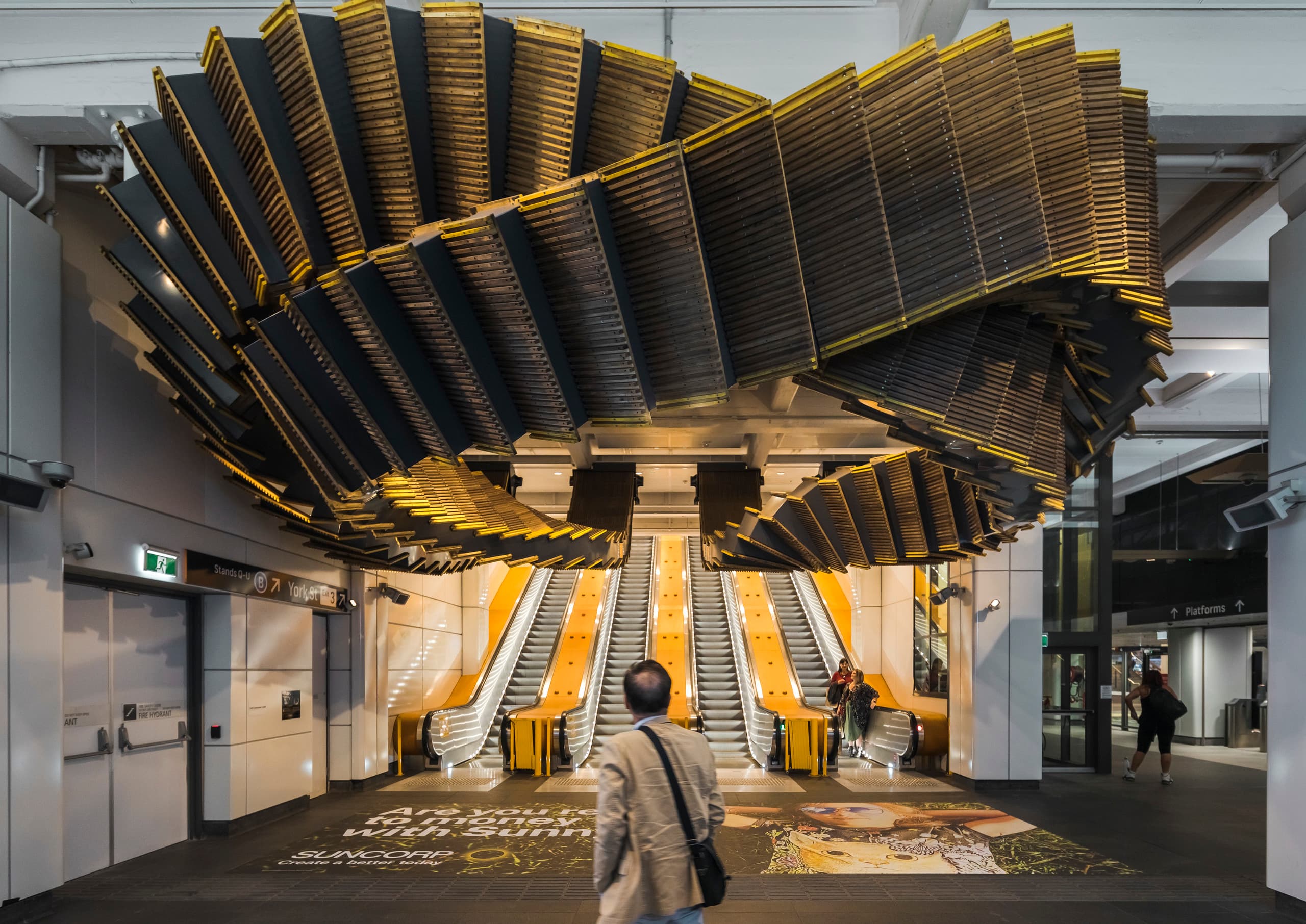

Highlights toepassen met accentlicht
Het is voor reizigers niet altijd eenvoudig om grote stationshallen en spoorinstallaties snel te kunnen overzien. Gericht accentlicht kan helpen om waarnemingshiërarchieën en oriëntatiepunten te scheppen, om haltes te markeren of aanwijzingen te benadrukken. Daarvoor zijn schijnwerpers van ERCO met smal stralende lichtverdelingen de ideale armaturen. Zelfs bij een laag wattage genereren schijnwerpers een hoge verlichtingssterkte. Daarmee voegt u – ook zichtbaar vanuit de verte – kort en krachtige kijkpunten toe en stuurt u gericht de aandacht van reizigers en voorbijgangers.

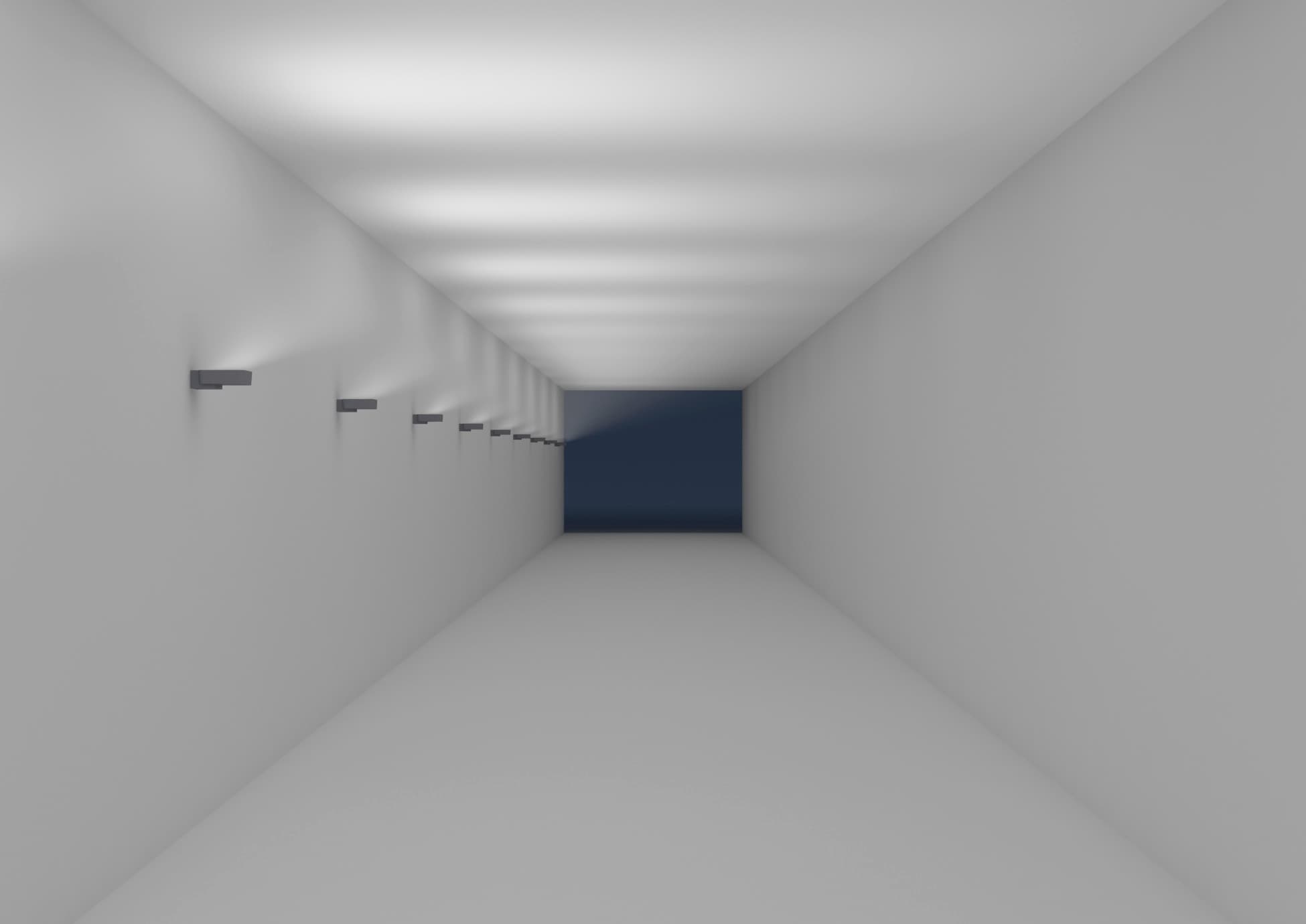

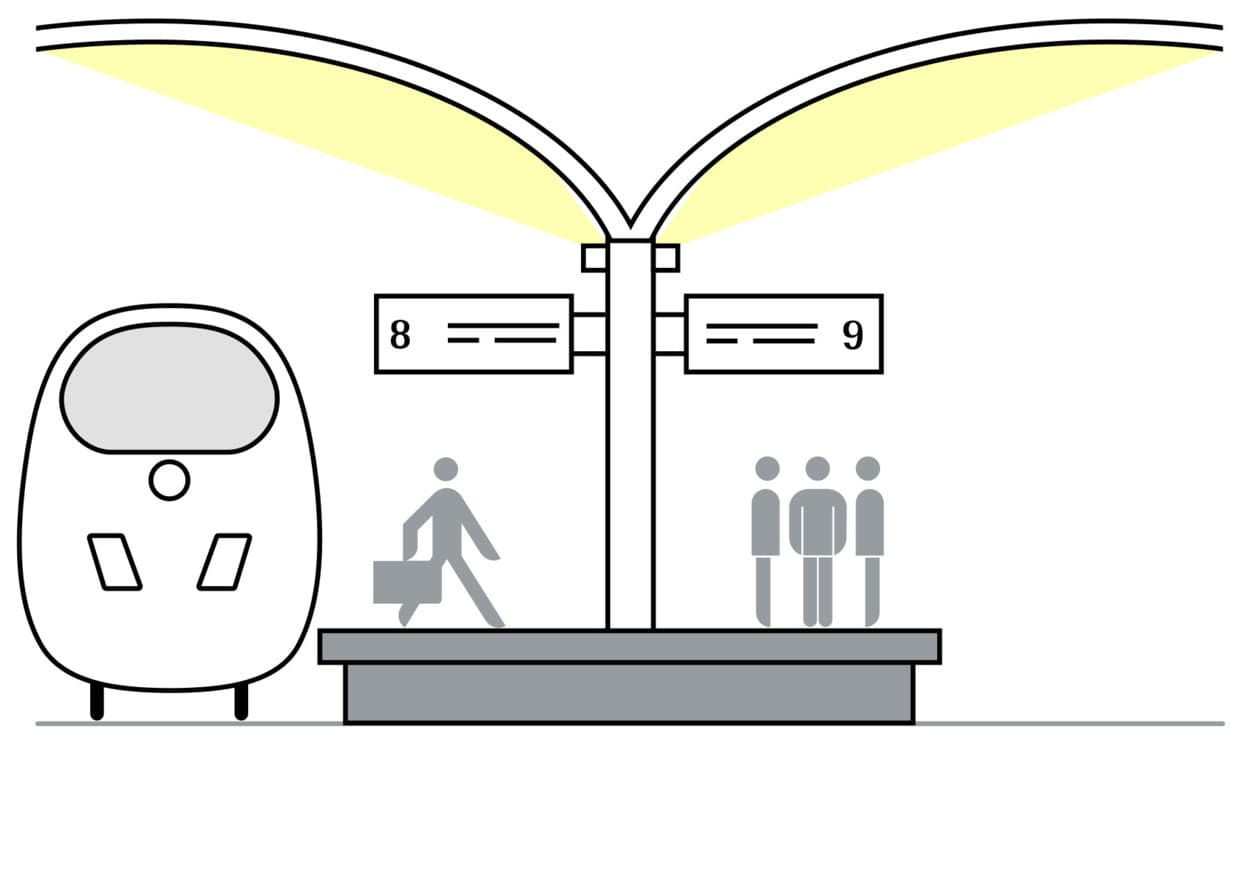

Plafondwashing voor een royale uitstraling
Zodat treinstations 's avonds er niet holen uitzien, maar een licht en royaal effect sorteren, is de gelijkmatige verlichting van het plafond geschikt. Enerzijds kan plafondwashing architectonische elementen markeren. Anderzijds stimuleert een verlicht plafond het effect van de lichtsterkte. Wanneer het plafond door de constructie of ornamenten een zeer esthetische waarde heeft, is plafondwashing zeer aanbevelenswaardig. Een groot voordeel van plafondwashing is ook dat slechts het diffuus gereflecteerde licht in de kijkrichting van de reizigers terechtkomt en er daardoor een groter visual comfort ontstaat. Speciale plafondwashers van ERCO met diep of breed stralende lichtverdeling maken een zeer gelijkmatige plafondverlichting mogelijk; ook bij grote armatuurafstanden.
Treinstations correct verlichten

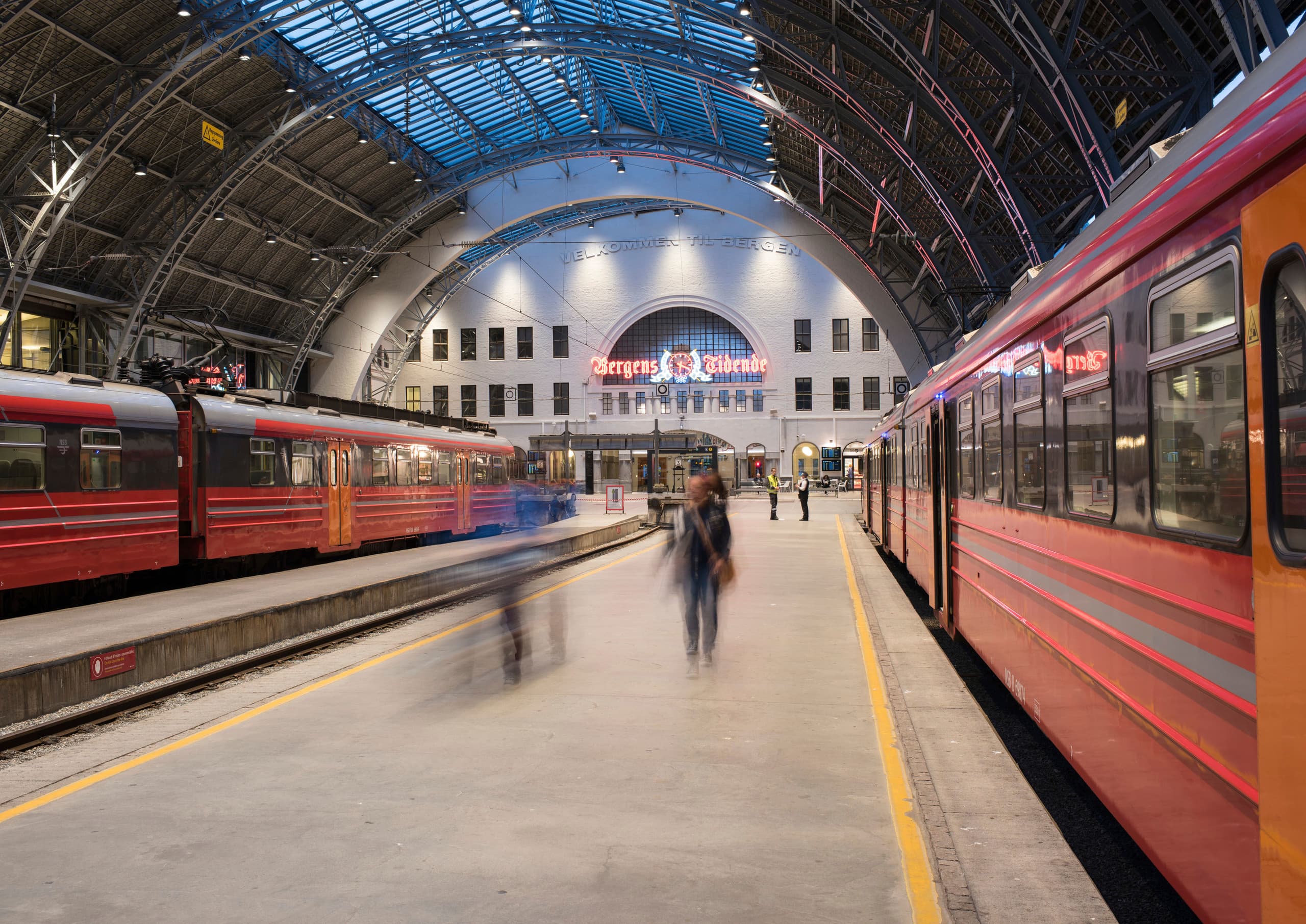

Stationshallen
Grote stationshallen met veel sporen, wachtzones en uitgaande verkeerszones hebben vaak een complexe ruimtestructuur. De juiste verlichting met voldoende lichtsterkte helpt reizigers bij de snelle oriëntatie en brengt een gevoel van veiligheid over. Algemene verlichting, bijvoorbeeld met downlights of plafondwashers, genereert een prettige basislichtsterkte. Met verticale verlichting kan bovendien de structuur van de ruimte beter worden geregistreerd. Accentverlichting helpt om afzonderlijke elementen en aanwijzingen sneller te herkennen.

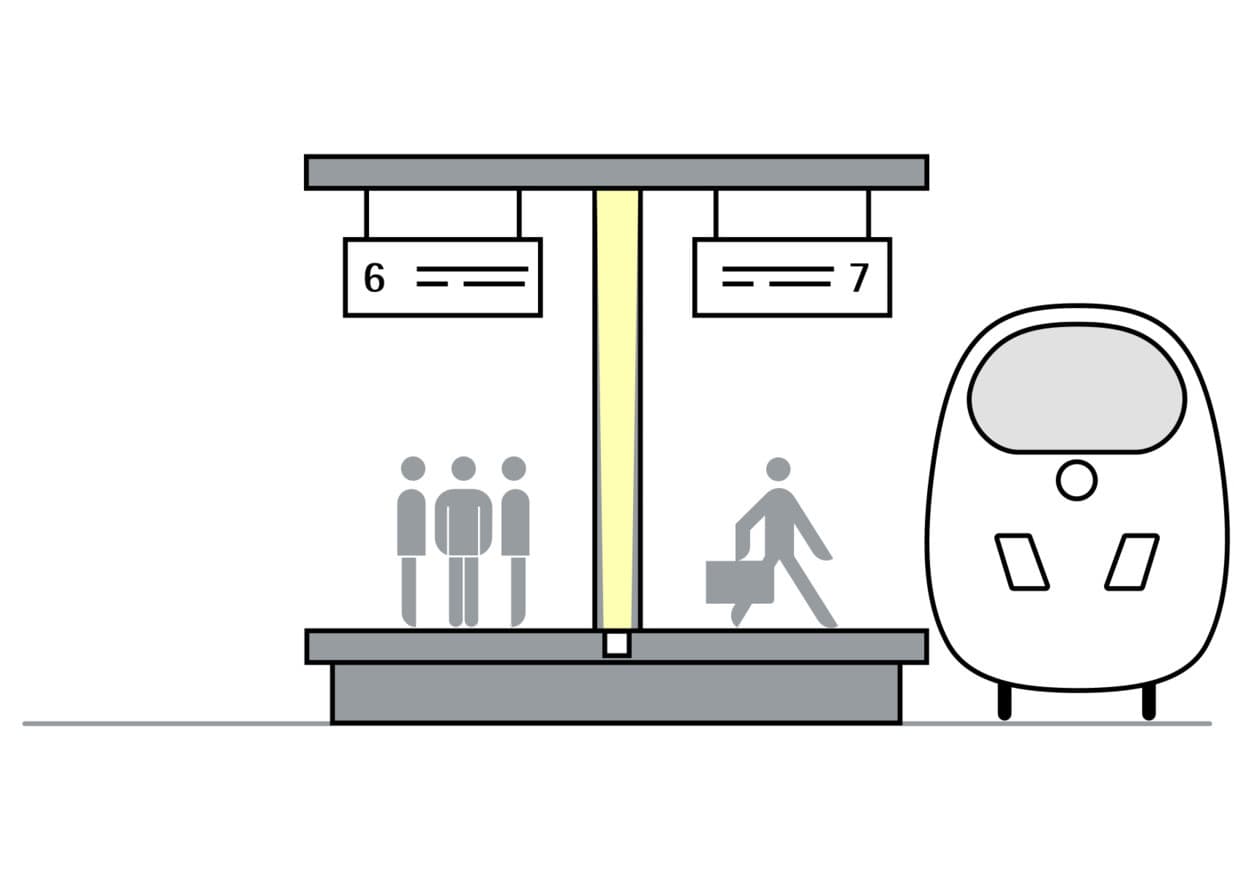

Perrons
Perrons en halteplaatsen dienen voldoende helder te worden verlicht, zodat de veiligheid bij het personen- en treinverkeer is gewaarborgd. Vaak zorgen aan een afdak aangebrachte downlights voor een goede verlichting van de wachtzone. Uplights en plafondwashers kunnen bovendien het afdak verlichten om een representatieve indruk op te wekken en de lichtsterkte te verhogen.

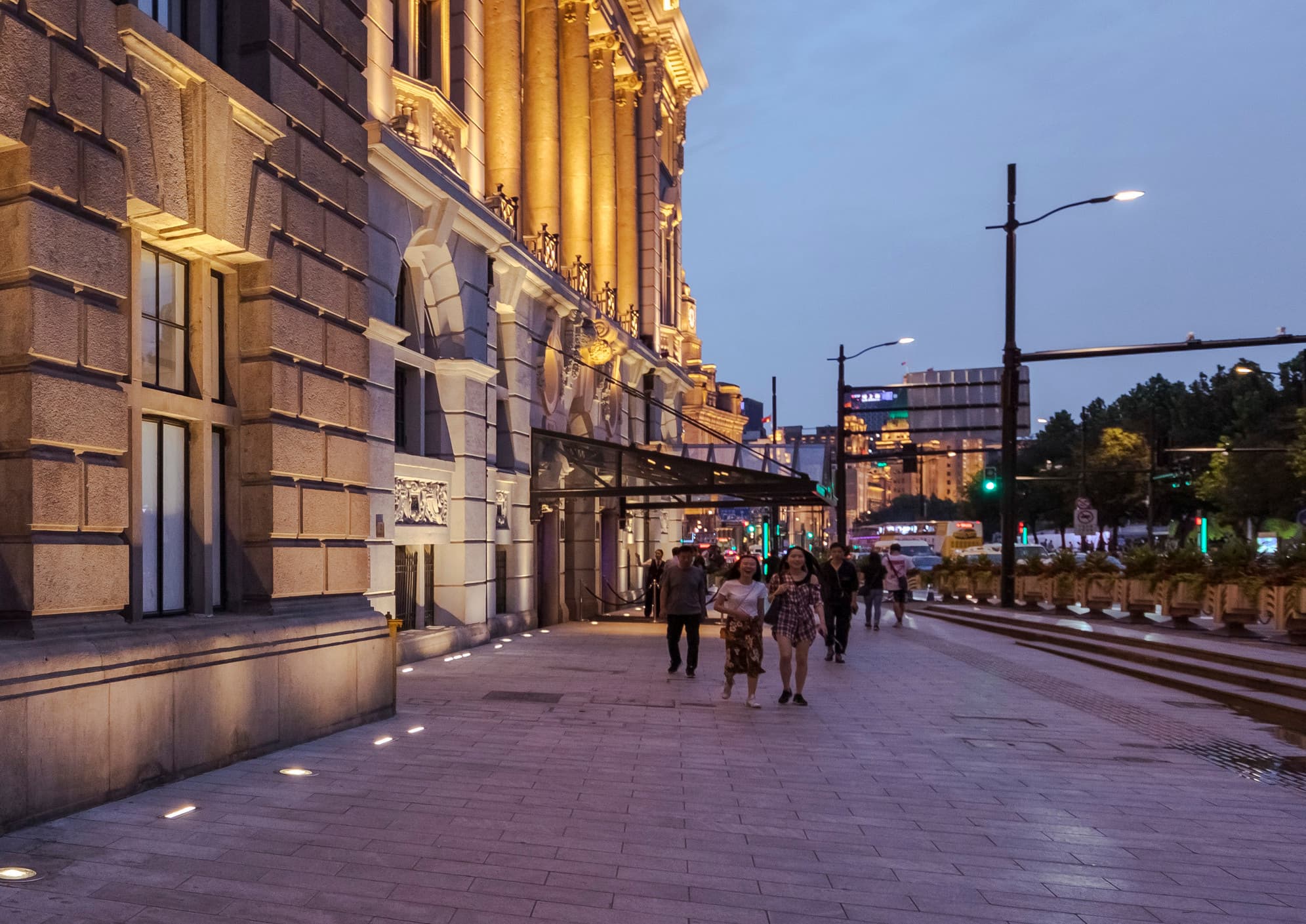

Trappen en verkeerszones
Om doorgangszones, onderdoorgangen, passages en roltrappen efficiënt te verlichten, zijn met name downlights met een ovale lichtverdeling geschikt. Een lineaire verlichting genereert op doeltreffende wijze een lichtband op de vloer en ondersteunt de routebeschrijving voor voorbijgangers. Wallwashing is voor verticale vlakken vooral aan het einde van een traject een goede keuze om voor reizigers de beste oriëntatie mogelijk te maken.
Voorbeeldverlichting en armaturenindeling

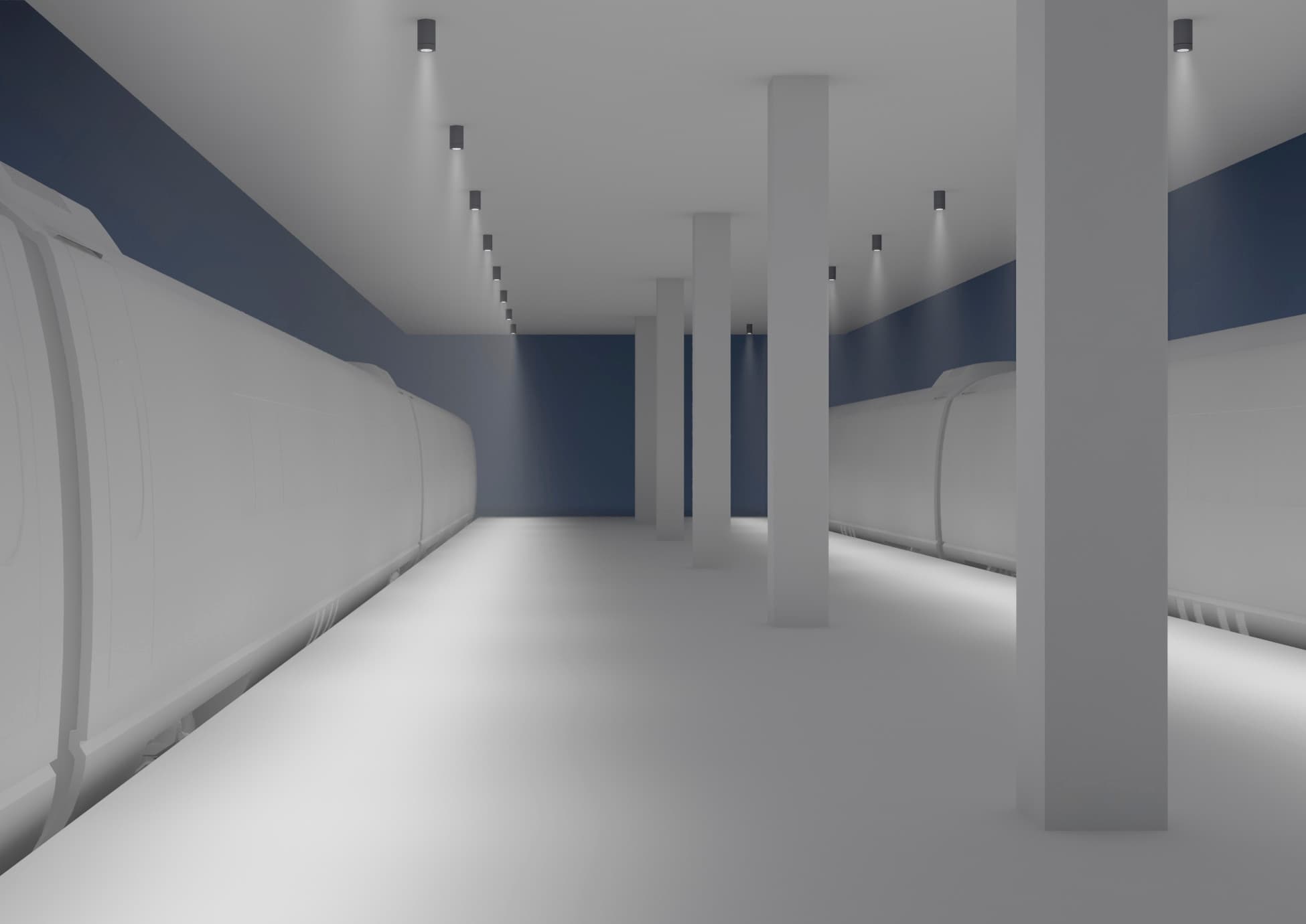

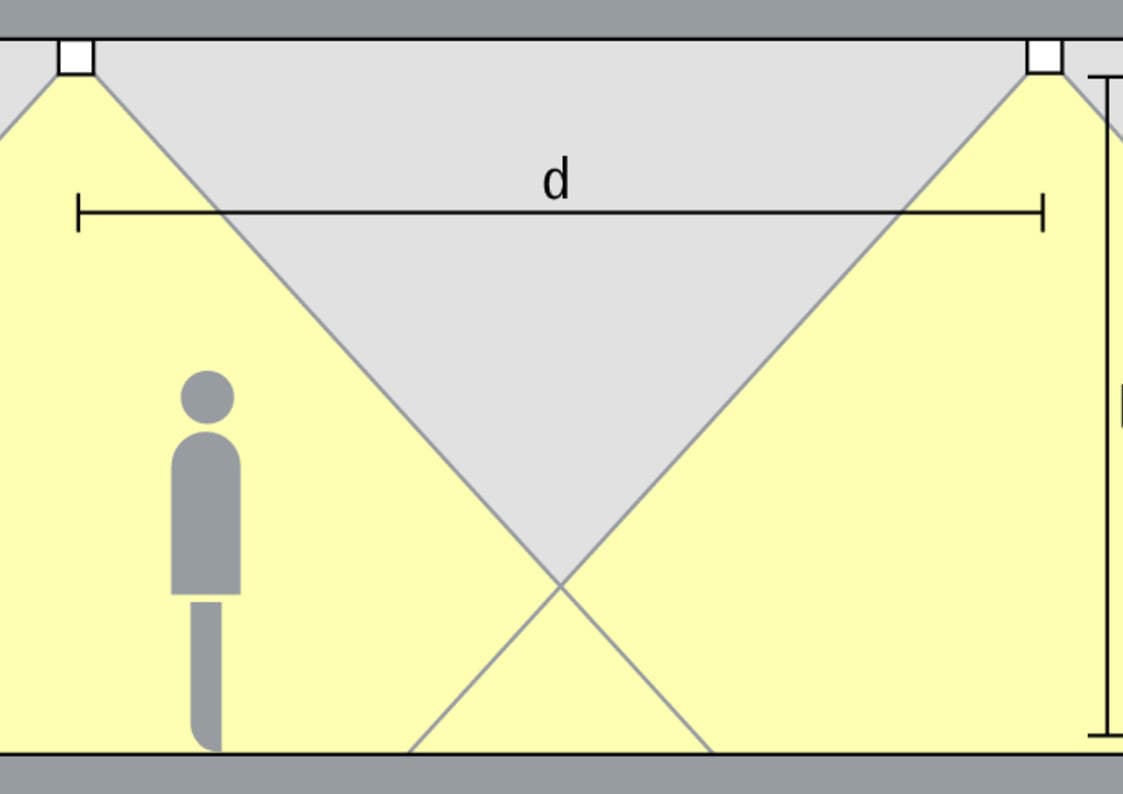

Downlights oval flood
Voor een lineaire basisverlichting voor de verlichting van zones en wegen komen downlights met een ovale lichtverdeling in aanmerking. Zo ontstaan lichtstroken op de vloer die de routebeschrijving en oriëntatie vergemakkelijken.

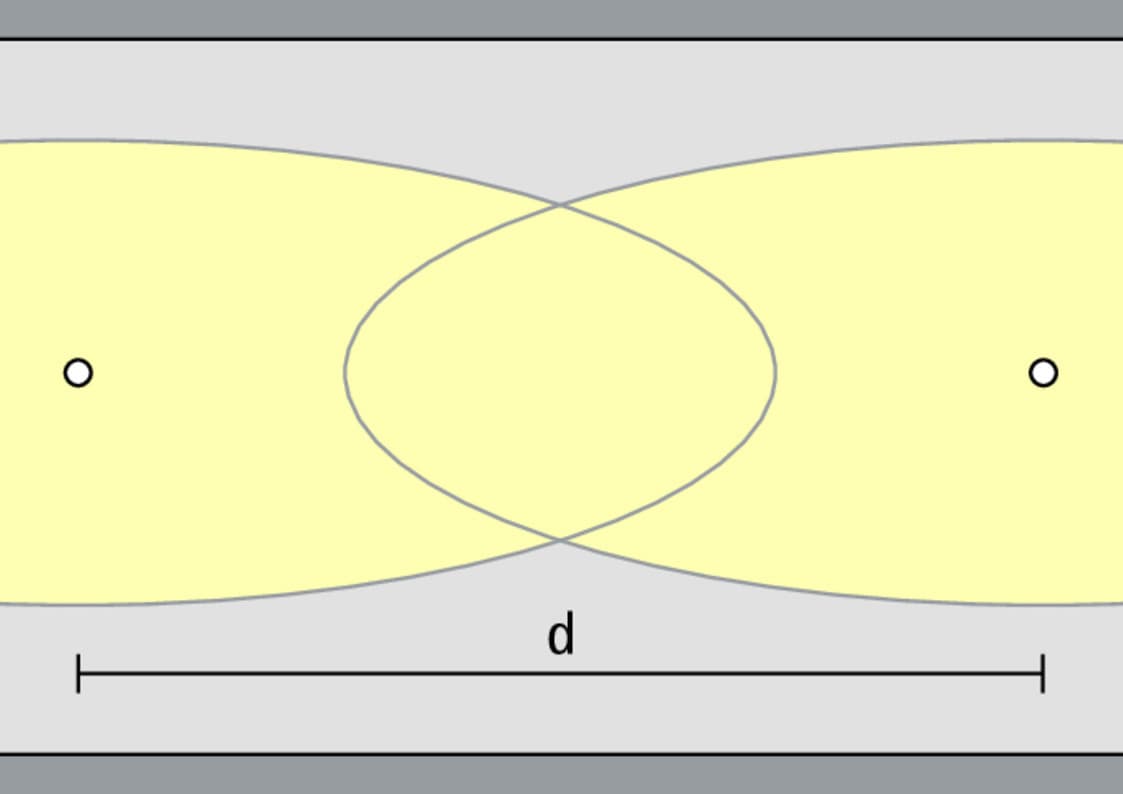

Bij de lineaire opstelling kan voor een gelijkmatige algemene verlichting als geraamde armatuurafstand (d) tussen twee downlights de hoogte (h) van de armatuur over het nuttige oppervlak worden gebruikt.
Opstelling: d = h
Toepassingsgebied: Verkeersroutes in hoge, overdekte ruimten, zoals treinstations, halteplaatsen of onderdoorgangen.
Tip:
Om een perron met een breedte van 2,5m vanaf een hoogte van 5m met 100lx te verlichten, zijn downlights nodig met de lichtverdeling oval flood (20° x 60°) op een afstand van 6m met een LED-module met 24W.

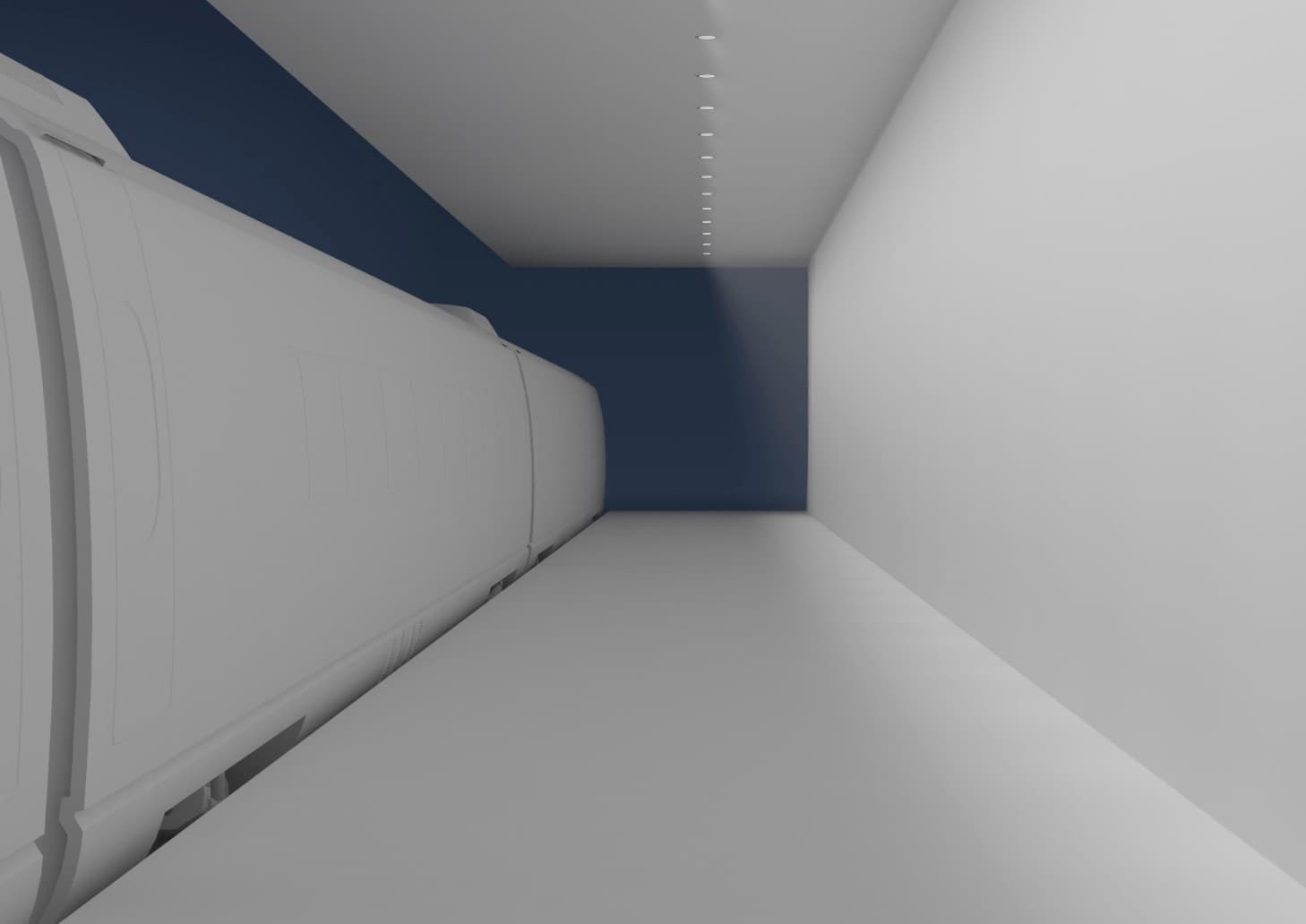

Wallwashing
Wallwashing genereert een zeer gelijkmatige lichtverdeling op een wandoppervlak. De wand krijgt een zacht karakter en verleent de ruimte een brede uitstraling. Lens-wallwashers zijn als vloerinbouwarmaturen geschikt, omdat ze onopvallend in de architectuur kunnen worden geïntegreerd. Voertuigen kunnen er overheen rijden en voorbijgangers kunnen er op lopen.

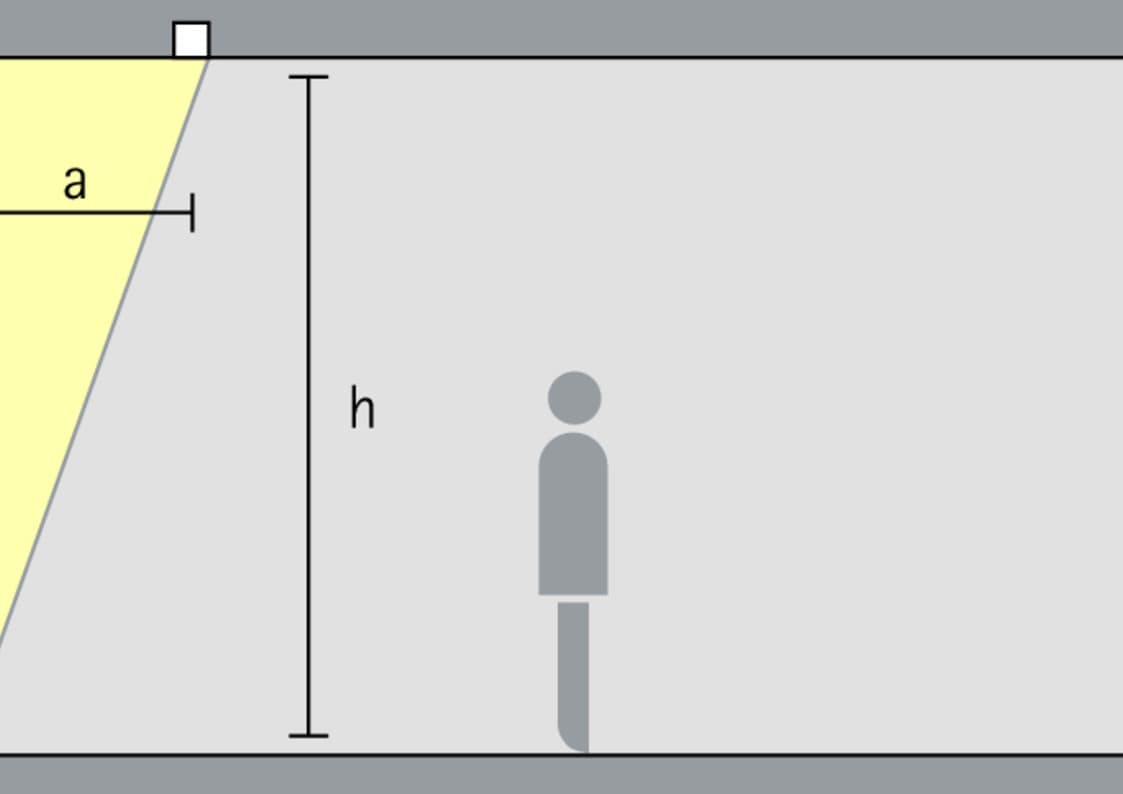

De wandafstand (a) van lens-wallwashers dient circa een derde van de hoogte van de ruimte (h) te bedragen.
Opstelling: a = 1/3 x h
Voor een goede gelijkmatigheid in de lengte kan de armatuurafstand (d) van lens-wallwashers max. het 1,3-voudige van de wandafstand (a) bedragen.
Opstelling: d ≤ 1,3 x a
Tip:
Om een hoge stationshal met een hoogte van 10m met een wandafstand van 3m en een armatuurafstand van 3,5m met 50lx gelijkmatig te verlichten, adviseren wij wallwashers met een LED-module met 24 watt.
Plafondwashing

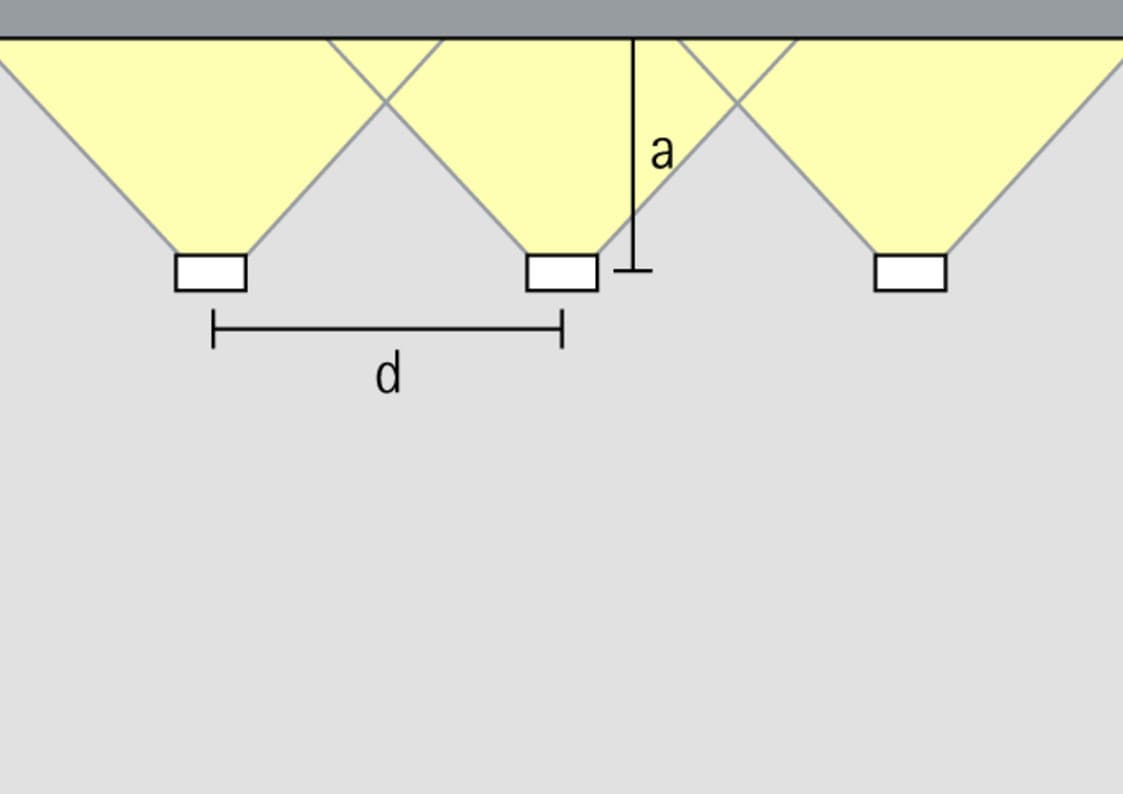

Door een gelijkmatige verlichting van plafonds maken ruimten een hoge indruk. Er zijn plafondwashers met een diep of breed stralende lichtverdeling. De diep stralende lichtverdeling maakt een gelijkmatige plafondwashing in de diepte mogelijk, terwijl de breed stralende lichtverdeling plafonds gelijkmatig verlicht in de buurt van wanden. De montageafstand (a) ten opzichte van het plafond bepaalt de armatuurafstand (d) en dient te zijn gericht op vormgevingscriteria. De afstand (a) dient ten minste 0,8 meter te bedragen.
Opstelling: a > 0,8 m
De armatuurafstand (d) kan bij de breedstralende lichtverdeling max. het 4-voudige van de plafondafstand (a) bedragen.
Opstelling: d = 4 x a
De armatuurafstand (d) kan bij de diepstralende lichtverdeling max. het 3-voudige van de plafondafstand (a) bedragen.
Opstelling: d = 3 x a
Tip:
Om het plafond met een 4m hoge en 5m brede onderdoorgang met 50lx gelijkmatig te verlichten, heeft u plafondwashers nodig met een breed stralende lichtverdeling met een plafondafstand van 1,5m en een armatuurafstand van6m met een LED-module met 24 watt. Bij onderdoorgangen met een grotere breedte komt een reeks plafondwashers aan beide wandzijden in aanmerking.
24/7 continubedrijf
Er moet worden gewaarborgd dat armaturen in het continubedrijf betrouwbaar en zonder uitval kunnen worden geëxploiteerd. De buitenruimtearmaturen van ERCO zijn zeer onderhoudsarm. De LED's die wij gebruiken, hebben bij 50.000 bedrijfsuren een uitvalcoëfficiënt van gemiddeld minder dan 0,1%. Bij 100 downlights met elk 10 LED's zou het gedurende 6 jaar continubedrijf daardoor slechts gaan om 1 LED – deze lage waarde ligt ver onder het gemiddelde op de markt. U kunt dan ook vertrouwen op een rendabel bedrijf.
Technische eigenschappen

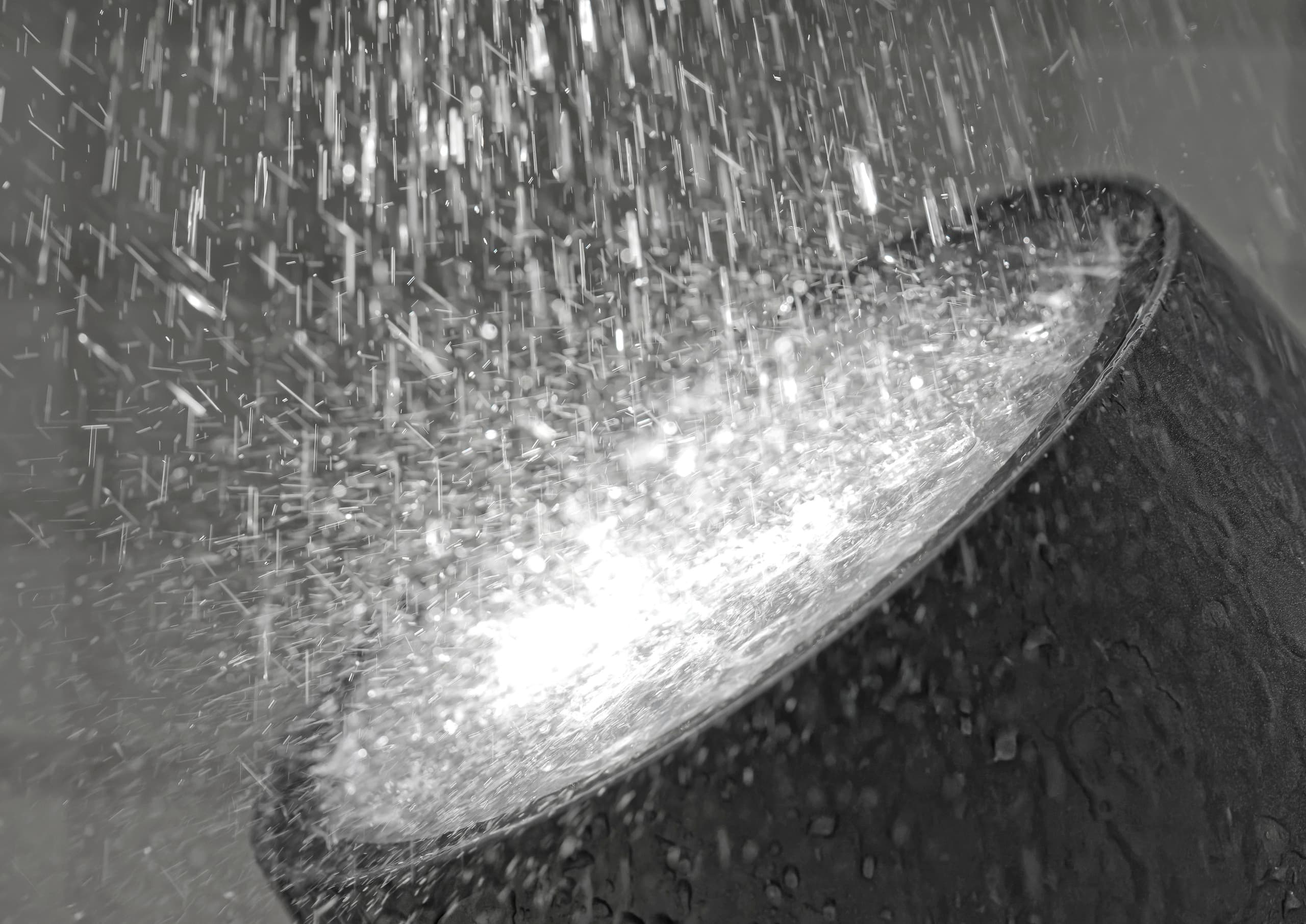

Voor weer en wind
ERCO buitenruimtearmaturen worden speciaal ontwikkeld voor de vereisten in de stadsomgeving. Het huis bestaat uit corrosiebestendig materiaal en is daardoor zeer weersbestendig. De no-rinse-oppervlaktebehandeling zorgt voor minder vuilafzetting. Alle buitenruimtearmaturen van ERCO hebben ten minste beschermingsgraad IP65 en zijn dientengevolge stofdicht en beschermd tegen spuitwater uit alle richtingen.
Veel incasseren
ERCO buitenruimtearmaturen laten mechanische invloeden van buiten links liggen: robuuste vloerinbouwarmaturen blijven ook bij een dagelijks groot doorgaand verkeer intact. Bolderarmaturen die voldoen aan stootvastheidsgraad IK10, houden ook bij ruwe invloeden van buitenaf zonder problemen stand. Voor u betekent dat minder reparatiekosten en uitval in het dagelijks bedrijf.
Extreem doorzettingsvermogen
De LED's van onze armaturen hebben een extreem lange levensduur. Dat betekent dat tot 50.000 bedrijfsuren ten minste 90% van de LED's nog 90% van de oorspronkelijke lichtstroom heeft (L90/B10). Zelfs na een continubedrijf van bijna 6 jaar wordt de onderhoudswaarde van de verlichtingssterkte nog niet onderschreden. Lenzensystemen die vrij zijn van strooilicht, sturen het licht zo nauwkeurig en efficiënt dat het exact op het doelvlak neerkomt – ook vanaf grote afstanden.
Tot en met 10 lichtverdelingen
Verlichtingsconcepten zijn net zo veelzijdig als de architectuur zelf. Bij ERCO vindt u de passende LED-buitenruimtearmaturen met maar liefst tien verschillende lichtverdelingen – van accentlicht tot en met wallwashing.
Van klein tot groot
Voor iedere verlichtingstaak treft u bij ERCO de geschikte maat en het bijbehorende lumenpakket aan. Schijnwerpers, breedstralers en wallwashers, alsmede downlights zijn verkrijgbaar met een LED-modulevermogen van 2W tot 96W. Uitstekend geschikt voor kleinere perrons tot en met monumentale stationshallen.
