Quintessence rond. Het efficiënte systeem voor groot visual comfort

Grote armatuurafstanden, hoge gelijkmatigheid en zeer goed visual comfort

Producten weergeven

Bijzonderheden van Quintessence rond
Projectbeschrijving bekijken

Zeer hoog visual comfort

De darklight-techniek combineert een maximum aan visual comfort met een optimum aan rendement.

Geschikt voor werkplekken op kantoor

ERCO ontwikkelt armaturen met een goede antiverblinding en een groot visual comfort als uitgangspunten. Als hulp voor een zuiver normgerichte verlichting kunnen UGR-waarden worden gebruikt. Dit dient echter speciaal bij downlights niet aan de hand van vaste waarden te gebeuren, maar in overeenstemming met de individuele indeling van de armaturen in de ruimte.

Afdekkende of afsluitende inbouw

Standaard hebben alle inbouwarmaturen afdekkende inbouwdetails. Afsluitende inbouwringen zijn verkrijgbaar als toebehoren.

Quintessence bepaalt de norm voor visual comfort, efficiency en lichtkwaliteit bij plafondinbouwarmaturen. De productfamilie bestaat uit downlights, lens-wallwashers en richtbare spots. Karakteristiek voor Quintessence downlights en lens-wallwashers zijn hun goede antiverblinding en de zeer gelijkmatige verlichting. Met name de stralingshoek van 90° en een cut-off van 40° maken grote armatuurafstanden mogelijk en daardoor een efficiënte basisverlichting.

Quintessence rond in de toepassing

Millenia Tower, Singapur. Architektur: Kevin Roche. Lichtplanung: Nipek, Singapur; Million Lighting, Singapur. Fotografia: Kawana Masano.

The Shrine of our Lady Rosary of NamYang, Corea del Sud. Architetto: Mario Botta, Mendrisio. Progettazione illuminotecnica: bitzro & partners, Seoul. Fotografia: Efrain Mendez Tabares, Spagna

Künstlerhaus Wien, Albertina Modern. Architettura: NHM architects, Vienna. Progettazione illuminotecnica: Alles oder Licht, Vienna. Progettazione dell’impianto: Ing. Sumetzberger GmbH, Vienna. Fotografia: Gustavo Allid Bernasconi, Vienna

Hemerycksalen nel Centro congressi e concerti Louis de Geer, Norrköping. Progettazione illuminotecnica: Ramboll. Installazione: Bravida. Fotografia: Johan Elm, Stoccolma.

FForum Groningen, Groninga. Architettura: NL Architects, Amsterdam. Fotografia: Roos Aldershoff, Amsterdam.

Central Tower Lobby, Guangzhou. Progettazione illuminotecnica: Isometrix Lighting Design. Fotografia: Jackie Chan, Sidney.

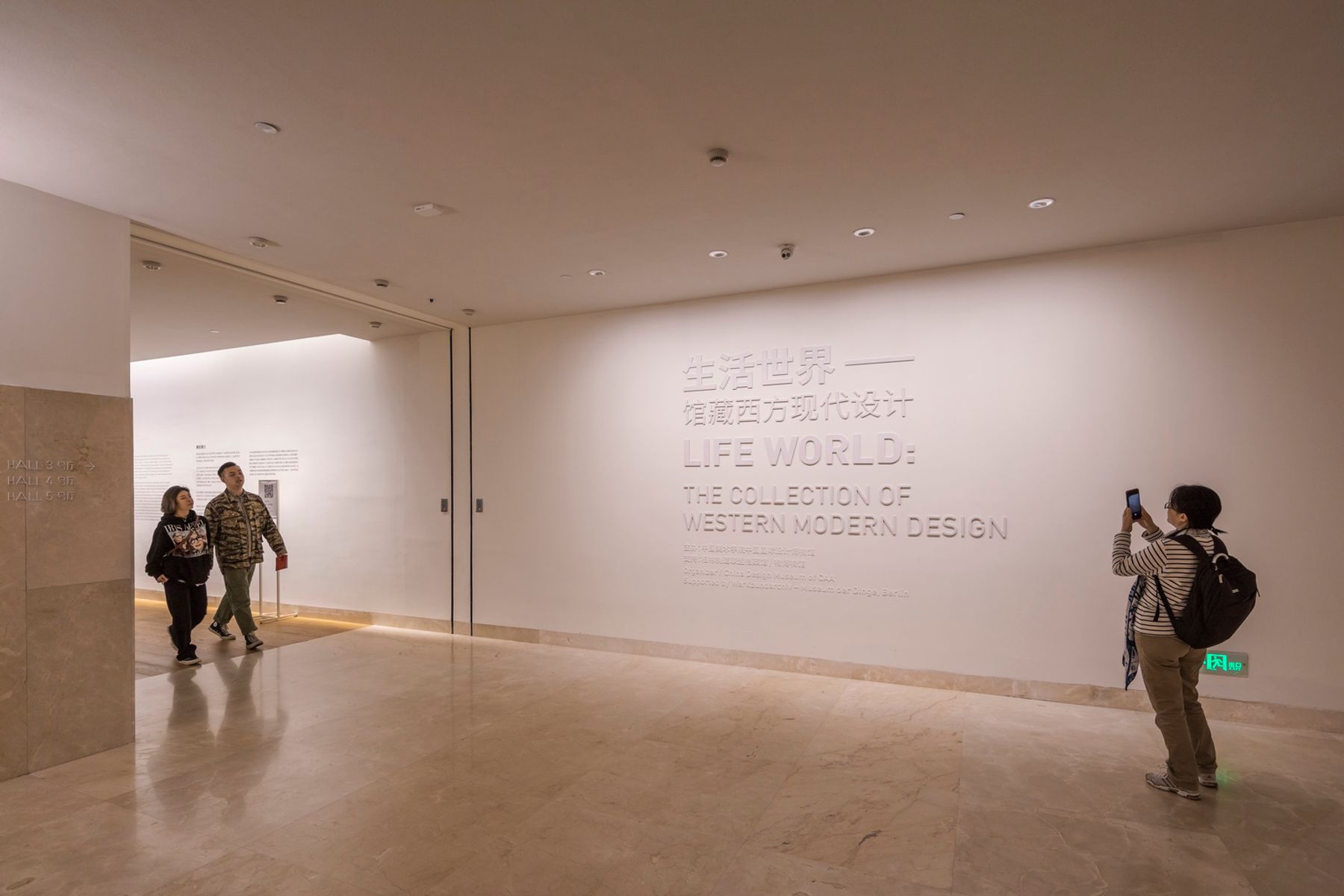

China Design Museum, Hangzhou. Architettura: Álvaro Siza, Porto. Fotografia: Jackie Chan, Sydney.

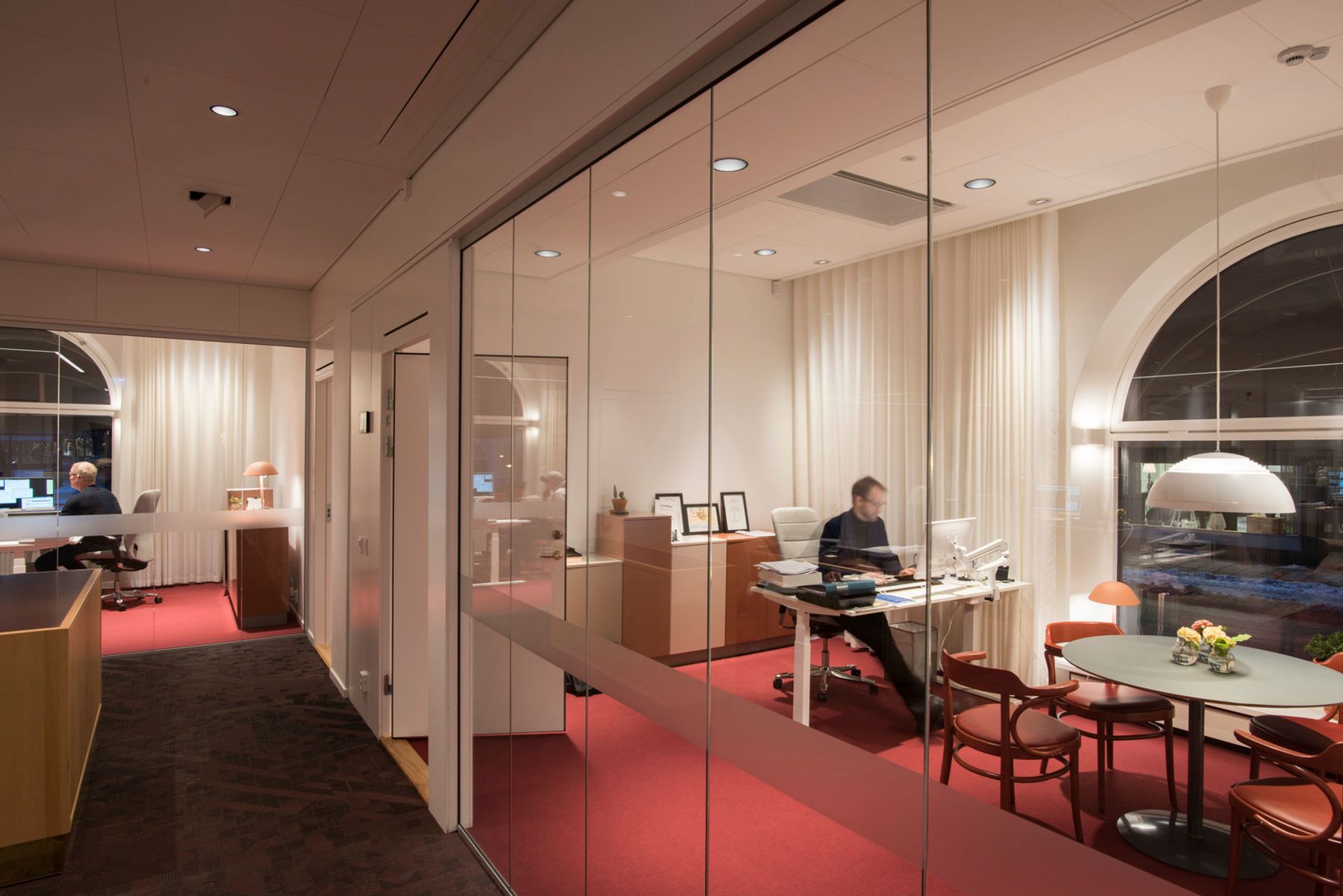

Valdemarsvik Sparbanken, Valdemarsvik. Architettura: White Arkitekter AB, Göteborg. Progettazione illuminotecnica: Tindra design AB, Linköping; LH ingenjörsbyrå AB, Vimmerby; Elkonstruktioner i Östergötland AB, Linköping. Installazione elettrica: Lundgrens elinstallationer AB, Norrköping. Fotografia: Johan Elm, Stoccolma.

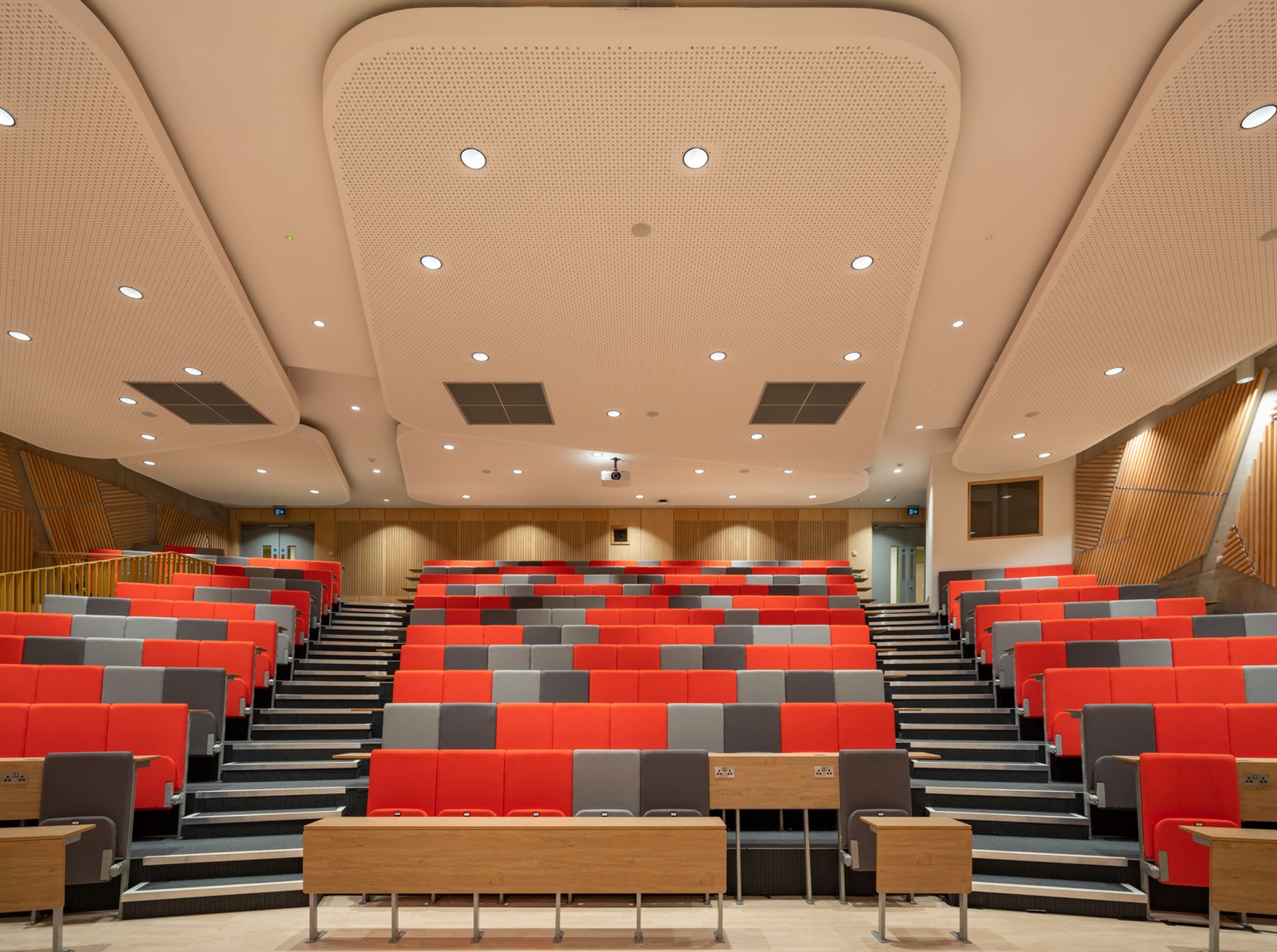

University of Ulster, Belfast. Architettura: Todd Architects, Belfast. Progettazione illuminotecnica: Delap and Waller, Antrim. Fotografia: Gavriil Papadiotis, Londra.

Appartamento privato, Düsseldorf. Architettura: Triade Architekten, Düsseldorf. Fotografia: Thomas Mayer, Neuss.

Individualiseer Quintessence rond voor uw situatie

Met onze service „ERCO individual“ bieden wij u uitgebreide mogelijkheden voor de individualisering van standaardproducten, alsmede ondersteuning bij de ontwikkeling van veeleisende specials. Om Quintessence rond nog beter op uw projectvereisten af te stemmen, zijn naast de standaardconfiguratie andere varianten op aanvraag voor u beschikbaar. Daarbij horen bijvoorbeeld:

Reflector: mat goud, mat zilver of mat champagne gelakt
Aansluiting: 3- of 5-polige stekker met aansluitkabel (Wago of Wieland)
Inbouwring: 10.000 andere kleuren
Plafondkoofsysteem

Heeft u andere vereisten aan het product?

Neem a.u.b. contact op met het adviseursteam op het volgende kantoor van ERCO:
{{strasse1}}
{{#strasse2}} {{strasse2}}
{{/strasse2}} {{ort}}
{{staat}}

ERCO adviseur bellen: {{fon}}

Uw contactpersonen wereldwijd

Producteigenschappen tot in detail

1 ERCO darklight-reflector

Downlight: cut-off 40°
Kunststof, aluminiumcoating, glanzend

Wallwasher-reflector

Cut-off 80°
Kunststof, aluminiumcoating, glanzend

2 ERCO LED-module

High-power-LED's: warmwit (2700K of 3000K) of neutraalwit (3500K of 4000K)
Richtbare spot met collimatoroptiek van optisch polymeer

3 Diffusor of lens

Van optisch polymeer
Diffusorlens wide flood, extra wide flood of lenzensysteem wallwash
Richtbare spot met Spherolit-lens narrow spot, spot of flood

4 Inbouwring

Afdekkend inbouwdetail
Bevestiging voor plafonddiktes van 1-25mm (maat 3-4) of 1-30mm (maat 5-7)
Kunststof, wit
Voor plafondafsluitende inbouw: inbouwring apart bestellen, bevestiging voor plafonddiktes 12,5–25mm

5 Huis

Aluminiumgietwerk, als koelelement uitgevoerd
360° draaibaar
Bevestigingsring: kunststof, zwart
Fixatie van de straalrichting
Richtbare spot: 0°-30° zwenkbaar. Draai- en zwenkhoek kunnen worden vastgezet

6 Bedrijfsapparaat

Schakelbaar, fasendimbaar, DALI dimbaar of Casambi Bluetooth
Fasendimbare uitvoering: Dimmen met externe dimmers (fase-afsnijtechniek) is mogelijk

1 ERCO darklight-reflector

Downlight: cut-off 40°
Kunststof, aluminiumcoating, glanzend

Wallwasher-reflector

Cut-off 80°
Kunststof, aluminiumcoating, glanzend

2 ERCO LED-module

High-power-LED's: warmwit (2700K of 3000K) of neutraalwit (3500K of 4000K)
Richtbare spot met collimatoroptiek van optisch polymeer

3 Diffusor of lens

Van optisch polymeer
Diffusorlens wide flood, extra wide flood of lenzensysteem wallwash
Richtbare spot met Spherolit-lens narrow spot, spot of flood

4 Inbouwring

Afdekkend inbouwdetail
Bevestiging voor plafonddiktes van 1-25mm (maat 3-4) of 1-30mm (maat 5-7)
Kunststof, wit
Voor plafondafsluitende inbouw: inbouwring apart bestellen, bevestiging voor plafonddiktes 12,5–25mm

5 Huis

Aluminiumgietwerk, als koelelement uitgevoerd
360° draaibaar
Bevestigingsring: kunststof, zwart
Fixatie van de straalrichting
Richtbare spot: 0°-30° zwenkbaar. Draai- en zwenkhoek kunnen worden vastgezet

6 Bedrijfsapparaat

Schakelbaar, fasendimbaar, DALI dimbaar of Casambi Bluetooth
Fasendimbare uitvoering: Dimmen met externe dimmers (fase-afsnijtechniek) is mogelijk

Quintessence rond: Lichteffect en hulpmiddelen voor planning

Lichtwerktuig

Lichtverdeling

Basisverlichting aan de hand van een brede lichtverdeling.

Lichttechniek
Armaturenindeling

Downlights

Brede, rotatiesymmetrische lichtsterkteverdelingen voor de basisverlichting.

Lichtbron
12.1W - 32.4W
1187lm - 4346lm
Downlights

Downlights

Voor een gelijkmatige algemene verlichting met hoog visual comfort kan als geraamde armatuurafstand (d) tussen twee Quintessence downlights de 1,5-voudige hoogte (h) van de armatuur over het nuttige oppervlak worden gebruikt.

Opstelling: d ≤ 1,5 x h

Als wandafstand is de helft van de armatuurafstand geschikt.

Opstelling: a = d/2

Accentueren van objecten of architectuurelementen.

Lichttechniek
Armaturenindeling

Richtbare spots

Zeer smalle tot brede, rotatiesymmetrische lichtsterkteverdeling voor een accentuerende verlichting.

Lichtbron
2W - 24.3W
198lm - 3259lm
Richtbare spots

Richtbare spots

Quintessence richtbare spots accentueren met veel effect kunstwerken, artikelen en architectonische details. Een richthoek (α) van ca. 30° is daarvoor het beste geschikt. Het object wordt zo gemodelleerd zonder het effect te vervormen door een te krachtige schaduwwerking. Bovendien wordt overschaduwing door de kijker vermeden.

Opstelling: α = 30°

Verticale verlichting voor het belichten en indelen van de ruimte.

Lichttechniek
Armaturenindeling

Lens-wallwasher

Asymmetrische lichtsterkteverdeling voor een zeer gelijkmatige wandverlichting.

Lichtbron
8.1W - 32.4W
791lm - 4346lm
Lens-wallwasher

Lens-wallwasher

Voor een gelijkmatige, verticale verlichting dient de wandafstand (a) van Quintessence lens-wallwashers circa een derde van de hoogte van de ruimte (h) te bedragen.

Opstelling: a = 1/3 x h

Voor een goede gelijkmatigheid in de lengte kan de armatuurafstand (d) van Quintessence lens-wallwashers max. het 1,3-voudige van de wandafstand (a) bedragen.

Opstelling: d ≤ 1,3 x a

In de wallwasher-tabellen in de catalogus en de artikelgegevensbladen vindt u de betreffende optimale wand- en armatuurafstanden van individuele artikelen.
