Binari elettrificati e basette ERCO. Un ruolo portante

I binari elettrificati ERCO forniscono l’energia necessaria per far splendere gli ambienti

Caratteristiche di Binari elettrificati e basette ERCO
Visualizza la descrizione del prodotto

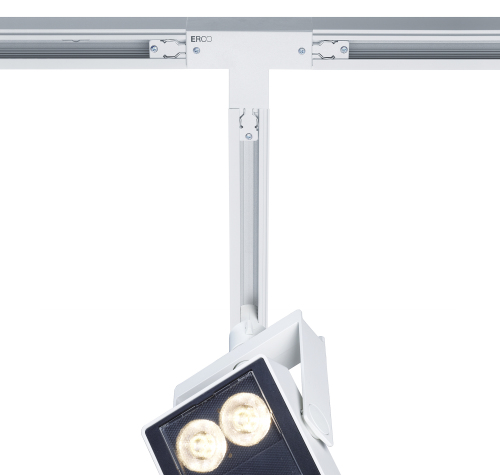

Montaggio a scomparsa con elementi di congiunzione

I binari elettrificati e le strutture luminose possono essere collegati con dei giunti a scomparsa in file continue o montati con degli elementi di congiunzione in strutture ad angoli retti.

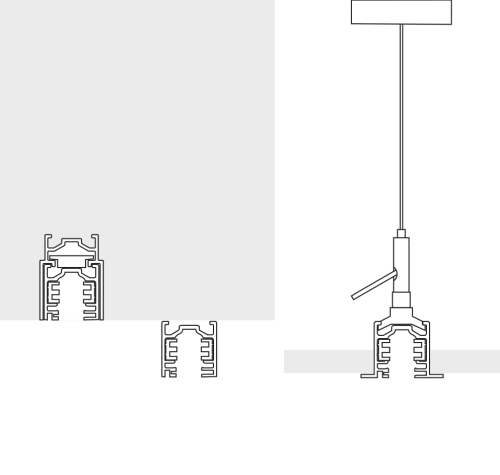

Diversi tipi di montaggio

Il design di sistema dei binari elettrificati e delle strutture luminose consente diversi tipi di montaggio: le versioni da incasso o a plafone, quella con le superfici di appoggio per pannelli da controsoffitto e quella a sospensione con funi o tigi.

I binari elettrificati ERCO sono molto più di un’alimentazione elettrica. Offrono un’infrastruttura flessibile per apparecchi con diverse caratteristiche illuminotecniche, che possono essere senza problemi scambiati o spostati, anche nelle versioni compatibili DALI. Sono l’ancora di un progetto d’illuminazione. I binari elettrificati ERCO possono essere fissati ai soffitti e alle pareti, possono esser integrati come binari con alette nei soffitti sospesi o montati a filo con un profilo per l’incasso nell’intonaco. I singoli binari possono essere collegati tra loro, ad esempio per creare delle forme rettangolari.

Binari elettrificati e basette ERCO nelle applicazioni

IMMA Irish Museum of Modern Art, Dublino. Fotografia: Dirk Vogel, Altena.

Galleria della Franconia di Kronach. Progettazione illuminotecnica: lichttransfer, Katrin Söncksen, Berlino. Fotografia: Alexandra Lechner, Francoforte.

Dussmann das KulturKaufhaus GmbH, Berlino. Arredamento d’interni: ROBERTNEUN Architekten, Berlino. Fotografia: Rudi Meisel, Berlino.

Black Swan, Pechino Progettazione illuminotecnica: Beijing Zhouhongliang Lighting Design, Pechino. Fotografia: Sebastian Mayer, Berlino.

Gallery for Russian Arts and Design (GRAD), Londra. Fotografia: GRAD and Antikbar.

Benetton Megastore Kärntner Straße, Vienna. Architettura: Marc & Tino Wieser, MTM Textilhandel GmbH, Vienna; MVD Austria, frank, rieper architekten, Vienna/Graz; Designer per interni e Corporate Identity: Vincenzo De Cotiis, Milano. Fotografia: Rudi Meisel, Berlino.

Supermercato Mpreis, Lans. Architetto: Werner Kleon, Innsbruck. Progettazione illuminotecnica: Manfred Draxl, Conceptlicht.at, Mils/Innsbruck. Fotografia: Frieder Blickle, Amburgo.

National Portrait Gallery, Londra. Architetti: Ewan Christian (1814-1895). Fotografia: Rudi Meisel, Berlino.

Museo Kunst Palast, esposizione "Su carta", Düsseldorf. Fotografia: Thomas Mayer, Neuss.

All Star Lanes Boutique Bowling, Brick Lane, Londra. Architetto: Dan Evans, Londra.

Caratteristiche del prodotto in dettaglio

1 Profilo in alluminio

Bianco (RAL9002), nero o argento
Verniciato a polvere o anodizzato
Binari elettrificati: superficie di montaggio con fustellature facilmente estraibili ad una distanza di 0,4m
Binario ad alette: superfici di appoggio per pannelli da controsoffitto

2 Contatti

4 conduttori in rame isolati
Applicazione come binario elettrificato DALI: 1 circuito elettrico 16A e 2 conduttori per il collegamento al cavo dati DALI
Applicazione come binario elettrificato trifase: 3 circuiti elettrici separati, ciascuno da 16A

3 Conduttore di terra

1 Profilo in alluminio

Bianco (RAL9002), nero o argento
Verniciato a polvere o anodizzato
Binari elettrificati: superficie di montaggio con fustellature facilmente estraibili ad una distanza di 0,4m
Binario ad alette: superfici di appoggio per pannelli da controsoffitto

2 Contatti

4 conduttori in rame isolati
Applicazione come binario elettrificato DALI: 1 circuito elettrico 16A e 2 conduttori per il collegamento al cavo dati DALI
Applicazione come binario elettrificato trifase: 3 circuiti elettrici separati, ciascuno da 16A

3 Conduttore di terra

Binari elettrificati e basette ERCO: Effetto luminoso ed ausilio alla progettazione

220V-240V/50Hz-60Hz

Strumento d'illuminazione

Sistema per il collegamento di apparecchi per binari elettrificati.

Illuminotecnica
Istruzioni per l'installazione

Binari elettrificati

Per l’alimentazione di apparecchi di illuminazione su binari elettrificati. Possibilità di montaggio a filo con profilato per incasso nell'intonaco (accessorio).

Modulo LED

Diversi tipi di montaggio

Alimentazione Conduttore di terra a sinistra Conduttore di terra a destra

Giunto angolare Conduttore di terra interno

Giunto angolare Conduttore di terra esterno

Giunto a T Conduttore di terra a sinistra

Giunto a T Conduttore di terra a destra

Giunto a croce

Montaggio e accessori nel dettaglio

Il programma differenziato di prodotti di ERCO si è affermato anche in situazioni particolari come la progettazione di strutture luminose complesse o l’esigenza di reggere alti carichi.

Nel sistema di binari elettrificati ERCO il conduttore di terra passa nel profilato inferiore. Per la scelta dell’alimentazione e dei giunti angolari e a T, occorre fare attenzione alla continuità della posizione del conduttore di terra, che è determinata dalla forma del binario.

Montaggio a scomparsa con elementi di congiunzione

Montaggio a scomparsa con elementi di congiunzioneaI binari elettrificati e le strutture luminose possono essere collegati con dei giunti a scomparsa in file continue o montati con degli elementi di congiunzione in strutture ad angoli retti. Nella progettazione dell’impianto di binari elettrificati dapprima si deve realizzare uno schema in vista frontale con tutti i binari e senza conduttore di terra. A partire da un giunto a T si tracciano le linee ininterrotte dei conduttori di terra. Dalla definizione sopra descritta dei pezzi con conduttore di terra a sinistra/a destra si possono poi elencare i giunti per eseguire l’ordine. Lo schema a destra illustra un esempio di quadro riassuntivo dei numeri degli articoli.

Avvertenze meccaniche

Montaggio orizzontale a soffitto:
Si possono impiegare tutti gli apparecchi ammessi dal sistema a binari elettrificati ERCO.

Montaggio orizzontale a parete:
Si possono impiegare unicamente
apparecchi del peso max. di 2kg.

Montaggio verticale a parete:
La scanalatura di guida del profilo del binario deve trovarsi sul lato destro.

Montaggio di tipo diverso:
Richiedere i dati relativi alle limitazioni d’impiego degli apparecchi.

Binari elettrificati ERCO
L	(mm)	1000	2000	3000	4000
F_e	(kg)	1,1	2,2	3,3	4,4
f_e	(mm)	0,07	1,09	5,50	17,50

F_D	= 20kg
F₁	(kg)	39	11	3	—
F₂	(Kg)	19	11	3	—

Binari elettrificati e strutture luminose Hi-trac
L	(mm)	1000	2000	3000	4000
F_e	(kg)	2,2	4,4	6,6	8,8
f_e	(mm)	0,03	0,52	2,65	8,40

F_D	= 20kg
F₁	(kg)	38	36	20	7,5
F₂	(Kg)	18	16	14	7,5

/html]

L	(mm)	Lunghezza
F_e	(kg)	Peso del profilato
f_e	(mm)	Flessione dovuta al peso del profilato
F_D	(kg)	Carico max. di una sospensione
F₁	(kg)	Carico max. ammesso per sospensione in due punti e flessione ammessa (L/250) di 4mm per ogni metro di lunghezza
F₂	(kg)	Carico max. ammesso per sospensione in più punti e flessione ammessa (L/250) di 4mm per ogni metro di lunghezza

Sistema per il collegamento di apparecchi per binari elettrificati.

Illuminotecnica
Istruzioni per l'installazione

Binari ad alette

Per l’alimentazione della tensione ad apparecchi per binari elettrificati con alette, come supporto per gli elementi a soffitto.

Modulo LED

Diversi tipi di montaggio

Alimentazione Conduttore di terra a sinistra Conduttore di terra a destra

Giunto angolare Conduttore di terra interno

Giunto angolare Conduttore di terra esterno

Giunto a T Conduttore di terra a sinistra

Giunto a T Conduttore di terra a destra

Giunto a croce

Montaggio e accessori nel dettaglio

Montaggio a scomparsa con elementi di congiunzione

Avvertenze meccaniche

Binari elettrificati ERCO
L	(mm)	1000	2000	3000	4000
F_e	(kg)	1,1	2,2	3,3	4,4
f_e	(mm)	0,07	1,09	5,50	17,50

F_D	= 20kg
F₁	(kg)	39	11	3	—
F₂	(Kg)	19	11	3	—

Binari elettrificati e strutture luminose Hi-trac
L	(mm)	1000	2000	3000	4000
F_e	(kg)	2,2	4,4	6,6	8,8
f_e	(mm)	0,03	0,52	2,65	8,40

F_D	= 20kg
F₁	(kg)	38	36	20	7,5
F₂	(Kg)	18	16	14	7,5

/html]

L	(mm)	Lunghezza
F_e	(kg)	Peso del profilato
f_e	(mm)	Flessione dovuta al peso del profilato
F_D	(kg)	Carico max. di una sospensione
F₁	(kg)	Carico max. ammesso per sospensione in due punti e flessione ammessa (L/250) di 4mm per ogni metro di lunghezza
F₂	(kg)	Carico max. ammesso per sospensione in più punti e flessione ammessa (L/250) di 4mm per ogni metro di lunghezza

Sistema per il collegamento di apparecchi per binari elettrificati.

Illuminotecnica
Istruzioni per l'installazione

Basette

Per l’alimentazione di apparecchi di illuminazione su binari elettrificati.

Modulo LED

Diversi tipi di montaggio

Alimentazione Conduttore di terra a sinistra Conduttore di terra a destra

Giunto angolare Conduttore di terra interno

Giunto angolare Conduttore di terra esterno

Giunto a T Conduttore di terra a sinistra

Giunto a T Conduttore di terra a destra

Giunto a croce

Montaggio e accessori nel dettaglio

Montaggio a scomparsa con elementi di congiunzione

Avvertenze meccaniche

Binari elettrificati ERCO
L	(mm)	1000	2000	3000	4000
F_e	(kg)	1,1	2,2	3,3	4,4
f_e	(mm)	0,07	1,09	5,50	17,50

F_D	= 20kg
F₁	(kg)	39	11	3	—
F₂	(Kg)	19	11	3	—

Binari elettrificati e strutture luminose Hi-trac
L	(mm)	1000	2000	3000	4000
F_e	(kg)	2,2	4,4	6,6	8,8
f_e	(mm)	0,03	0,52	2,65	8,40

F_D	= 20kg
F₁	(kg)	38	36	20	7,5
F₂	(Kg)	18	16	14	7,5

/html]

L	(mm)	Lunghezza
F_e	(kg)	Peso del profilato
f_e	(mm)	Flessione dovuta al peso del profilato
F_D	(kg)	Carico max. di una sospensione
F₁	(kg)	Carico max. ammesso per sospensione in due punti e flessione ammessa (L/250) di 4mm per ogni metro di lunghezza
F₂	(kg)	Carico max. ammesso per sospensione in più punti e flessione ammessa (L/250) di 4mm per ogni metro di lunghezza
