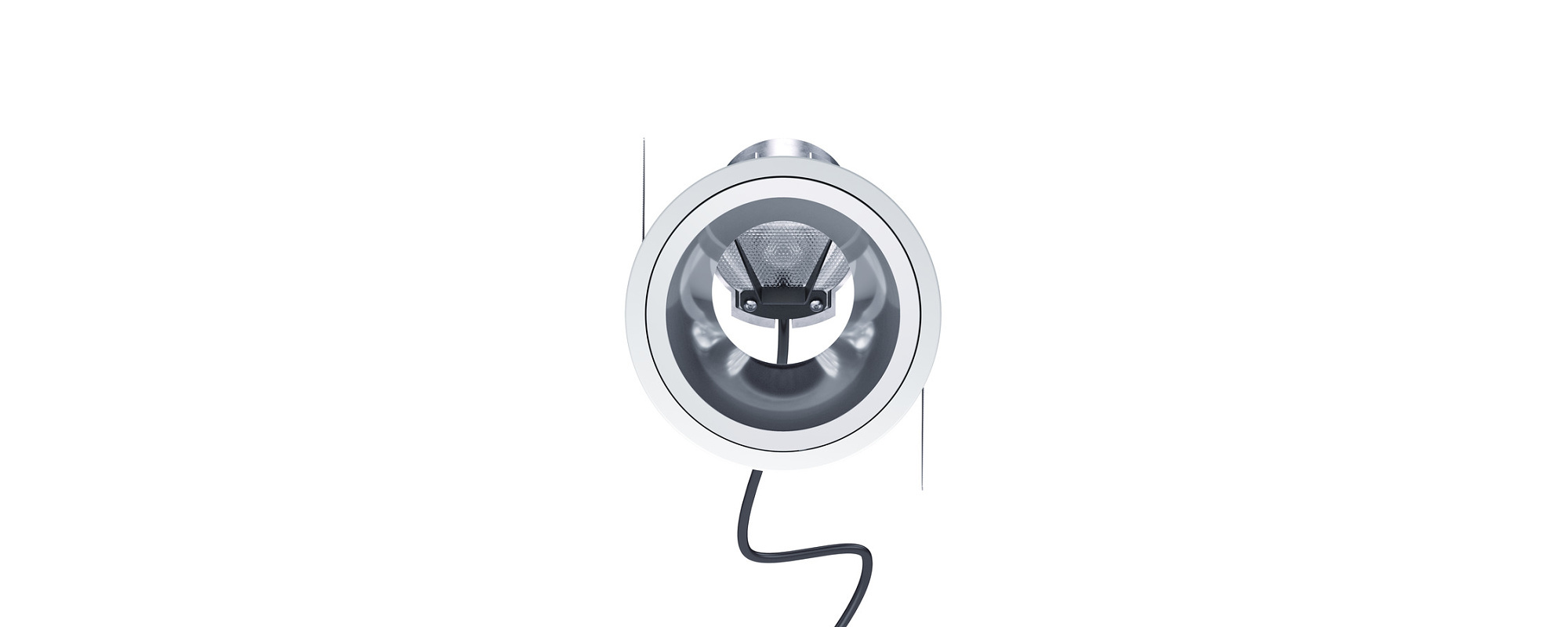

Quintessence rotondo. La soluzione sistematica ad alte prestazioni per un elevato comfort visivo

Grandi distanze tra gli apparecchi, elevata uniformità e ottimo comfort visivo

Caratteristiche di Quintessence rotondo
Visualizza la descrizione del prodotto

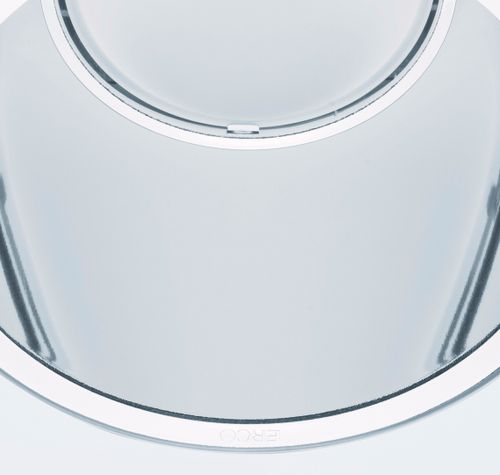

Ottimo comfort visivo

Il riflettore Darklight coniuga il massimo del comfort visivo con un livello di rendimento ottimale.

Adatto alle postazioni di lavoro negli uffici

ERCO sviluppa i propri apparecchi con la premessa di una buona schermatura e di un elevato comfort visivo. I valori UGR vengono utilizzati come supporto per ottenere un’illuminazione meramente a norma. Specialmente per i downlight, non si dovrebbero però utilizzare dei valori forfetari, ma si dovrebbe considerare la specifica disposizione degli apparecchi nell’ambiente.

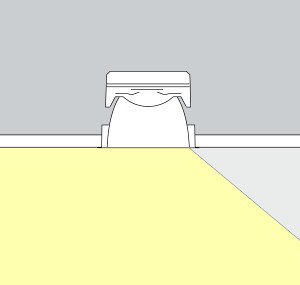

Incasso coprente o a filo

Nella versione standard tutti gli apparecchi da incasso hanno il dettaglio d’incasso coprente. Gli anelli d’incasso a filo sono disponibili come articoli accessori.

Quintessence si pone come riferimento tra gli apparecchi da incasso a soffitto, in termini di comfort visivo, efficienza e qualità della luce. La gamma di prodotti è composta da downlight, wallwasher con lenti e faretti direzionali. I downlight e wallwasher con lenti della gamma Quintessence si distinguono per la buona schermatura e l’illuminazione perfettamente uniforme. In particolare, l’angolo di distribuzione di 90° e il Cut-off a 40° consentono di inserire grandi interdistanze tra gli apparecchi e ottenere un'illuminazione generale efficiente.

Quintessence rotondo nelle applicazioni

Teatro dell’Opera di Helsinki. Architettura: Eero Hyvämäki, Jukka Karhunen, Risto Parkkinen, Helsinki; progettazione dell’impianto: Reijo Lehtimäki, Ramboll Finlandia. Progettazione illuminotecnica: Kaisa Lindstedt, Ramboll Finlandia; progettazione dell’impianto: Reijo Lehtimäki, Ramboll Finlandia. Fotografia: Tomasz Majewski.

Martin Place, Sydney. Architettura: Woods Bagot, John McAslan + Partners. Progettazione illuminotecnica: Steensen Varming. Fotografia: Jackie Chan.

Millenia Tower, Singapur. Architektur: Kevin Roche. Lichtplanung: Nipek, Singapur; Million Lighting, Singapur. Fotografia: Kawana Masano.

Aeroporto di Shanghai-Hongqiao / Terminal 2, Shanghai. Progettazione illuminotecnica: ECADI, Shanghai. Fotografia: Jackie Chan.

The Shrine of our Lady Rosary of NamYang, Corea del Sud. Architetto: Mario Botta, Mendrisio. Progettazione illuminotecnica: bitzro & partners, Seoul. Fotografia: Efrain Mendez Tabares, Spagna

Macquarie University, Nuovo Galles del Sud. Progettazione illuminotecnica: Jadecross Lighting, Sydney. Fotografia: Jackie Chan, Sydney.

Künstlerhaus Wien, Albertina Modern. Architettura: NHM architects, Vienna. Progettazione illuminotecnica: Alles oder Licht, Vienna. Progettazione dell’impianto: Ing. Sumetzberger GmbH, Vienna. Fotografia: Gustavo Allid Bernasconi, Vienna

Hemerycksalen nel Centro congressi e concerti Louis de Geer, Norrköping. Progettazione illuminotecnica: Ramboll. Installazione: Bravida. Fotografia: Johan Elm, Stoccolma.

FForum Groningen, Groninga. Architettura: NL Architects, Amsterdam. Fotografia: Roos Aldershoff, Amsterdam.

Central Tower Lobby, Guangzhou. Progettazione illuminotecnica: Isometrix Lighting Design. Fotografia: Jackie Chan, Sidney.

Personalizzate Quintessence rotondo per la vostra specifica applicazione

Con il nostro servizio «ERCO individual» vi offriamo ampie possibilità di personalizzazione dei prodotti di serie ed il supporto necessario allo sviluppo di apparecchi speciali di qualità. Per adeguare ancora meglio Quintessence rotondo alle esigenze del vostro progetto mettiamo a vostra disposizione, oltre alle configurazioni di serie, delle ulteriori versioni su richiesta. Queste comprendono ad esempio:

Riflettore: verniciato color oro opaco, argento opaco o champagne opaco
Allacciamento: spina a 3 o 5 poli con cavo di collegamento (Wago o Wieland)
Anello da incasso: 10.000 altri colori

Ha delle altre richieste per questo prodotto?

La preghiamo di rivolgersi al team di consulenza alla seguente filiale di ERCO:
{{strasse1}}
{{#strasse2}} {{strasse2}}
{{/strasse2}} {{ort}}
{{staat}}

Chiamate il consulente ERCO: {{fon}}

I vostri referenti nel mondo

Caratteristiche del prodotto in dettaglio

1 Riflettore Darklight di ERCO

Downlight: angolo antiabbagliamento 40°
Materiale sintetico, ai vapori di alluminio, argento lucido

oppure

Riflettore wallwasher

Angolo antiabbagliamento 80°
Materiale sintetico, ai vapori di alluminio, argento lucido

2 Modulo LED di ERCO

High-power LED: bianco caldo (2700K o 3000K) o bianco neutro (3500K o 4000K)
Faretto direzionale con collimatore ottico in polimero ottico

3 Diffusore o lente

In polimero ottico
Diffusore wide flood, extra wide flood o sistema di lenti wallwash
Faretto direzionale con lente Spherolit narrow spot, spot o flood

4 Anello da incasso

Dettaglio d’incasso coprente
Fissaggio per spessori del soffitto da 1 a 25mm (grandezza 3-4) o da 1 a 30mm (grandezza 5-7)
Materiale sintetico, bianco
Per l’incasso a filo del soffitto: ordinare l’anello da incasso a parte, fissaggio per spessori del soffitto da 12,5 a 25mm

5 Corpo

Fusione di alluminio, con funzione di elemento di raffreddamento
Ruotabile a 360°
Anello di fissaggio: materiale sintetico, nero
Fissaggio della direzione del flusso luminoso
Faretto direzionale: inclinabile da 0° a 30°. Angoli di inclinazione e di rotazione bloccabili

6 Componentistica

Commutabile, dimmerabile sulla fase, dimmerabile con DALI o Casambi Bluetooth
Versione dimmerabile sulla fase: Dimmerazione possibile con dimmer esterni (taglio di fase discendente)

1 Riflettore Darklight di ERCO

Downlight: angolo antiabbagliamento 40°
Materiale sintetico, ai vapori di alluminio, argento lucido

oppure

Riflettore wallwasher

Angolo antiabbagliamento 80°
Materiale sintetico, ai vapori di alluminio, argento lucido

2 Modulo LED di ERCO

High-power LED: bianco caldo (2700K o 3000K) o bianco neutro (3500K o 4000K)
Faretto direzionale con collimatore ottico in polimero ottico

3 Diffusore o lente

In polimero ottico
Diffusore wide flood, extra wide flood o sistema di lenti wallwash
Faretto direzionale con lente Spherolit narrow spot, spot o flood

4 Anello da incasso

Dettaglio d’incasso coprente
Fissaggio per spessori del soffitto da 1 a 25mm (grandezza 3-4) o da 1 a 30mm (grandezza 5-7)
Materiale sintetico, bianco
Per l’incasso a filo del soffitto: ordinare l’anello da incasso a parte, fissaggio per spessori del soffitto da 12,5 a 25mm

5 Corpo

Fusione di alluminio, con funzione di elemento di raffreddamento
Ruotabile a 360°
Anello di fissaggio: materiale sintetico, nero
Fissaggio della direzione del flusso luminoso
Faretto direzionale: inclinabile da 0° a 30°. Angoli di inclinazione e di rotazione bloccabili

6 Componentistica

Commutabile, dimmerabile sulla fase, dimmerabile con DALI o Casambi Bluetooth
Versione dimmerabile sulla fase: Dimmerazione possibile con dimmer esterni (taglio di fase discendente)

Quintessence rotondo: Effetto luminoso ed ausilio alla progettazione

Strumento d'illuminazione

Distribuzione della luce

Illuminazione base con una distribuzione della luce a fascio largo.

Illuminotecnica
Disposizione degli apparecchi

Downlight

Distribuzione dell’intensità luminosa a simmetria rotazionale e a fascio largo, per l’illuminazione base.

Sorgente luminosa
12.1W - 32.4W
1163lm - 4192lm
Downlight

Downlight

Per un’illuminazione generale uniforme con un elevato comfort visivo si può utilizzare come distanza approssimativa (d) tra due downlight Quintessence una misura pari a 1,5 volte l’altezza (h) dell’apparecchio sulla superficie utile-

Disposizione: d ≤ 1,5 x h

Come distanza dalla parete si consiglia la metà della distanza tra gli apparecchi.

Disposizione: a = d / 2

Illuminazione delle superfici verticali per dare luminosità e strutturare un ambiente.

Illuminotecnica
Disposizione degli apparecchi

Wallwasher con lente

Distribuzione asimmetrica della luce, per un’illuminazione diffusa e molto omogenea delle pareti.

Sorgente luminosa
8.1W - 32.4W
776lm - 4192lm
Wallwasher con lente

Wallwasher con lente

Per un’illuminazione omogenea delle superfici verticali la distanza dalla parete (a) dei wallwasher con lente Quintessence dev’essere pari ad un terzo dell’altezza del locale (h).

Disposizione: a = 1/3 x h

Per una buona uniformità nel senso della lunghezza la distanza (d) tra due wallwasher con lente Quintessence può essere fino a 1,3 volte la distanza dalla parete (a).

Disposizione: d ≤ 1,3 x a

Dalle tabelle dei wallwasher presenti nel catalogo e dalle schede tecniche si può dedurre la corretta distanza dalla parete e tra gli apparecchi da tenere per i singoli articoli.

Accentuazione di oggetti o elementi architettonici.

Illuminotecnica
Disposizione degli apparecchi

Faretti direzionali

Distribuzione dell’intensità luminosa a simmetria rotazionale con fascio da molto stretto a largo, per l’illuminazione d’accento.

Sorgente luminosa
2W - 24.3W
194lm - 3144lm
Faretti direzionali

Faretti direzionali

Le opere d’arte, le merci ed i dettagli architettonici possono essere accentuati in modo efficace con i faretti direzionali Quintessence. Per farlo l’angolo di inclinazione (α) più adatto è di ca. 30°. In tal modo si modella l’oggetto senza distorcere l’effetto con la proiezione di ombre eccessive. Inoltre si evita che l’oggetto illuminato sia messo in ombra dall’osservatore.

Disposizione: α = 30°
