Lichtstroombehoud van leds: definitie en waarden

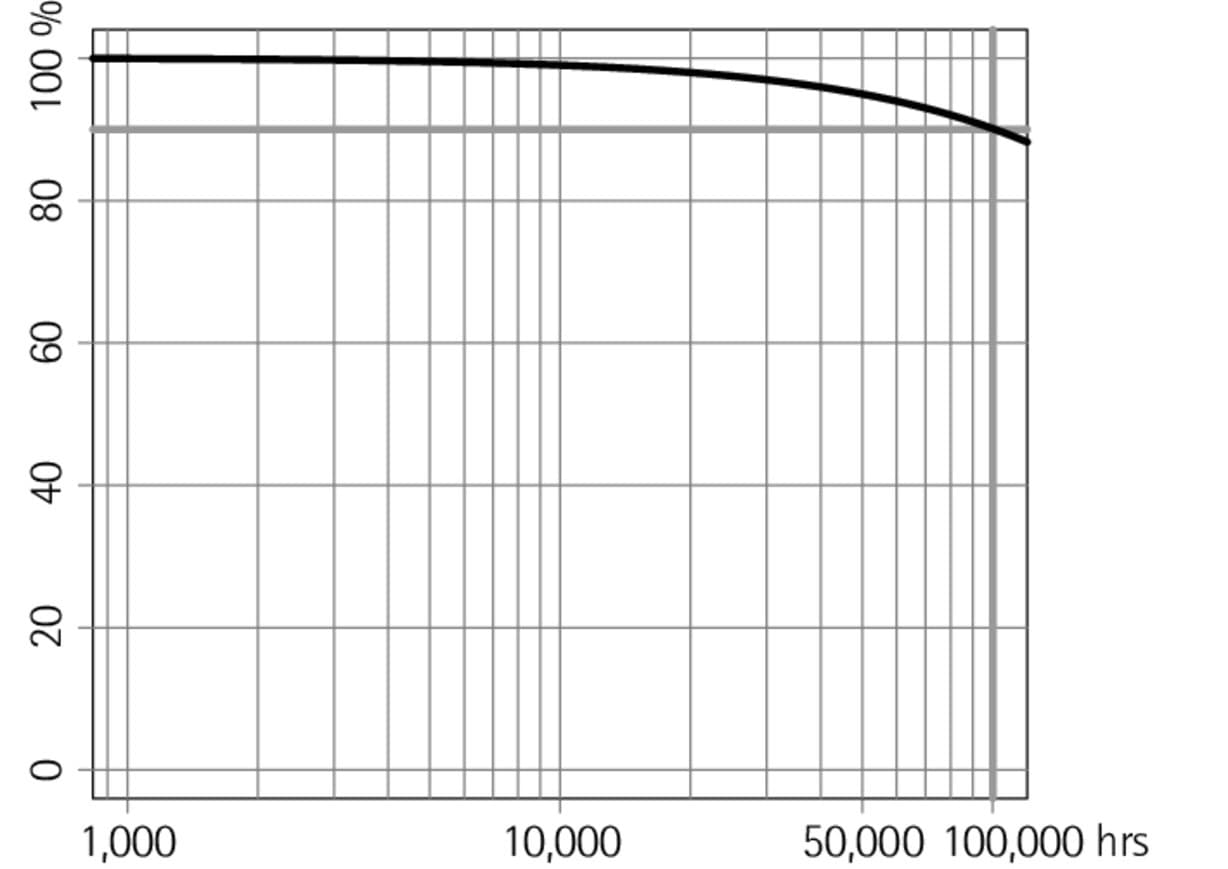

Diagram Lichtstroombehoud van een ledarmatuur

Net als andere lampen zijn leds onderhevig aan veroudering, waardoor de gegenereerde lichtstroom iets afneemt. Als statistische parameter beschrijft het lichtstroombehoud van een led, hoeveel de oorspronkelijke lichtstroom na een bepaald aantal bedrijfsuren nog wordt afgegeven. Deze afname wordt via een L- en B-waarde alsmede de in aanmerking genomen bedrijfsuren aangegeven. Noch de L- noch de B-waarde bieden informatie over de zeer zelden voorkomende, volledige uitval van een led, de zogenaamde „Failure rate“ (uitvalcoëfficiënt).

Overzicht over het onderwerp lichtstroombehoud van leds

ERCO Lichtkennis is ook beschikbaar als whitepaper:

Lichtstroombehoud: wat is de L- en B-waarde bij ledarmaturen?

Met de L- en de B-waarde alsmede een opgave van de in aanmerking genomen bedrijfsuren wordt het lichtstroombehoud van de ingebouwde leds gecommuniceerd.

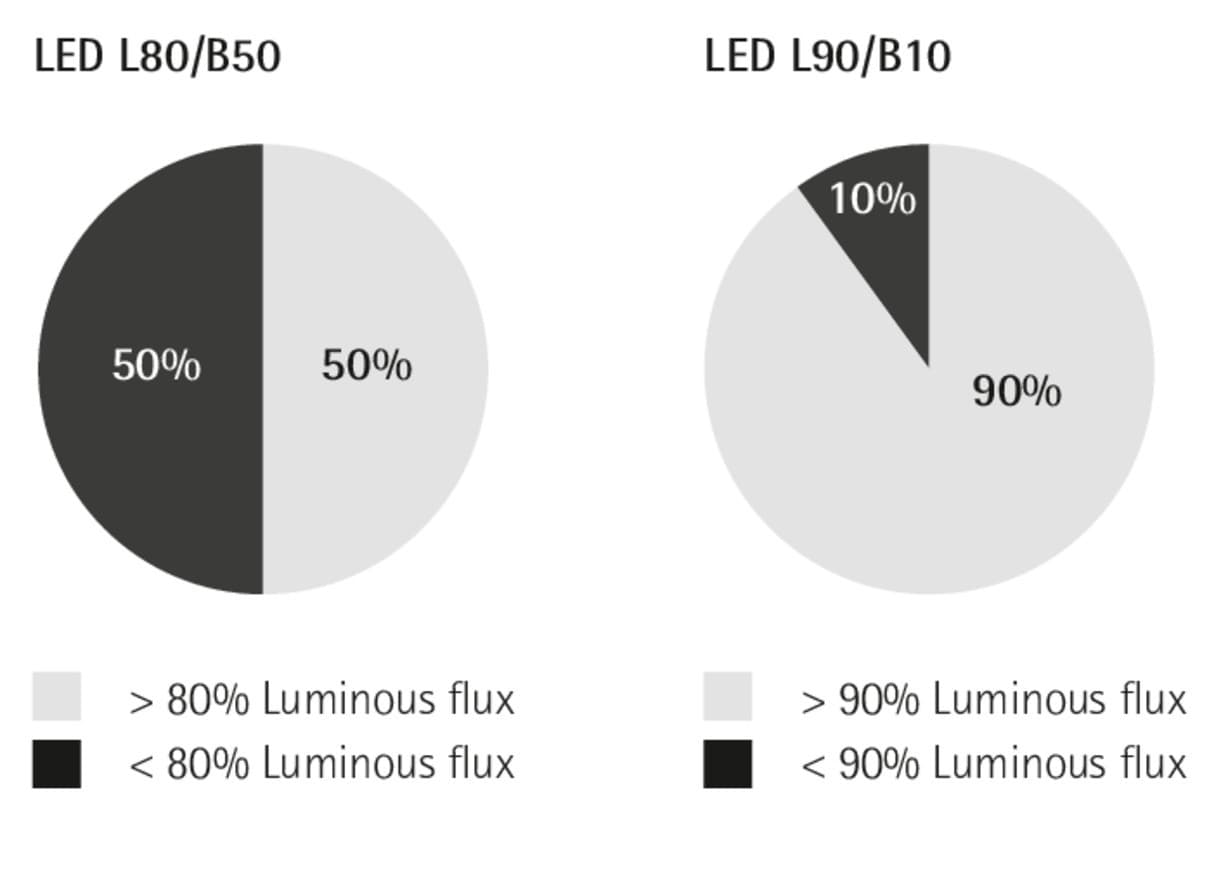

Voorbeeld: L90 B10 tot en met 100.000h

Dat betekent: na 100.000 bedrijfsuren levert 10% van de leds (B-waarde) minder dan 90% (L-waarde) van hun oorspronkelijke lichtstroom. De andere 90% (100% minus B-waarde) van de leds heeft nog meer dan 90% van hun oorspronkelijke lichtstroom. Dientengevolge beschrijft de B-waarde het percentage van de leds dat door de door de L-waarde gedefinieerde grenswaarde van de lichtstroom niet wordt bereikt.

Aanwijzing: als er geen B-waarde is aangegeven, dan betekent dat B=50. De opgave „L90 100.000h“ betekent dus „L90 B50 100.000h“.

Vertaald is dat: tot 100.000 bedrijfsuren levert 50% van de leds minder dan 90% van hun oorspronkelijke lichtstroom.

Hoe worden de L- en B-waarde bij ledarmaturen bepaald?

Voor het bepalen van de L- en B-waarde wordt de lichtstroom van een led volgens de IES LM-80-standaard gedurende ten minste 6000 uur gemeten. Daarna wordt volgens IES TM-21 (Projection Long Term Lumen Maintenance of LED Light Sources) standaard tot het maximaal 6-voudige van de meetduur volgens LM-80 geëxtrapoleerd. Om waarden voor 50.000 bedrijfsuren te verkrijgen, moet dus ten minste 50.000/6, dus circa 8334 uur worden gemeten. Ter vergelijking: een jaar continubedrijf komt overeen met 8730 uur.

Voor enkele ledtypes zijn er nu ook betrouwbare metingen, waaruit een prognose voor 100.000 uur kan worden berekend. De prognoses zijn gebaseerd op bepaalde bedrijfsomstandigheden, bijv. omgevingstemperatuur of stroomaanvoer. Met een lagere ledstroomaanvoer en een geoptimaliseerd warmtemanagement kan het lichtstroombehoud echter ook verder dan de periode van de prognose significant worden verlengd.

Wat is het verschil tussen lichtstroombehoud en levensduur?

Het lichtstroombehoud prognosticeert hoeveel procent van de leds na een bepaalde tijd een bepaalde reductie van de lichtstroom heeft. Vaak wordt een opgave, zoals L90 B10 bij 50.000h, ten onrechte zo geïnterpreteerd dat na het verstrijken van de aangegeven bedrijfsuren 10% van de leds is uitgevallen. De B-waarde benoemt echter het percentage van de leds, waarvan de lichtstroom na de werktijd onder de L-waarde ligt. Bij een opgave van L90 B10 tot en met 50.000 uur kan ook deze 10% van de leds altijd nog 89% van de oorspronkelijke lichtstroom vertonen. De leds en daardoor de armatuur zelf kunnen verder worden gebruikt.

Interessant:
In tegenstelling tot het lichtstroombehoud beschrijft de Failure rate een uitvalcoëfficiënt, d.w.z. hoeveel % van een led na een opgegeven werktijd compleet is uitgevallen. Hoogwaardige leds hebben echter een zeer kleine uitvalcoëfficiënt van gedeeltelijk 0,1% tot en met 50.000 uur. Dat betekent: na 50.000 bedrijfsuren is 1 van de 1000 leds uitgevallen.

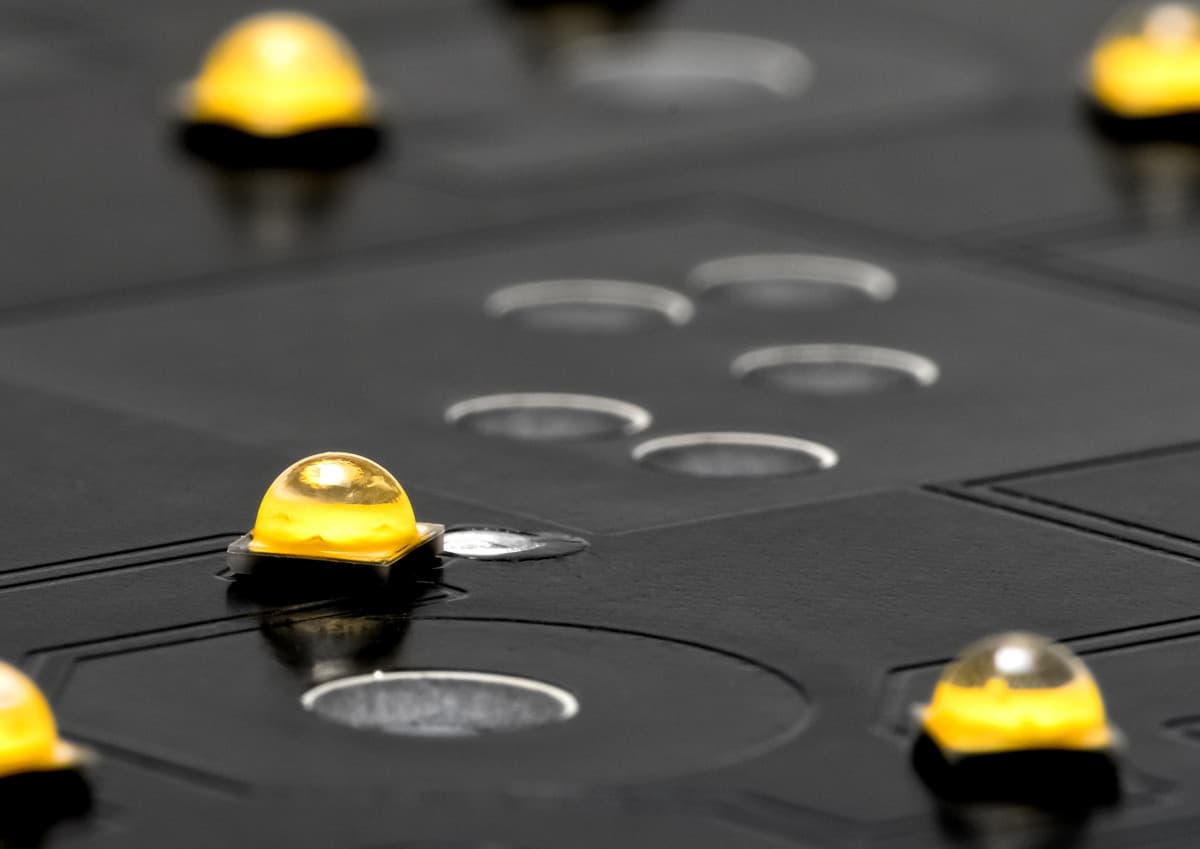

Kwaliteitsfactoren van een armatuur ten aanzien van ledlichtstroombehoud en levensduur

Goed ontwikkelde armaturen zijn thermisch zo ontworpen dat deze bij het reglementaire bedrijf altijd onder de bedrijfstemperatuur blijven, die voor de betreffende leds kritisch is. Als een led te heet wordt, bijvoorbeeld door een zeer hoge stroomaanvoer of een slecht warmtemanagement, treden er onherstelbare schades op. Daarom beslist de constructie van een armatuur hoe goed de lichtstroom gedurende een lange periode blijft behouden. Het design van bedrijfsapparaat, ledmodule en koeling zijn de voorwaarden.

Hier volgt een samenvatting van de essentiële criteria:

  • Kwaliteit van de bedrijfsapparaten: leveren deze gedurende de volledige werktijd de voorgeschreven stroom?

  • Stroomaanvoer naar de led: hoe hoger de stroom is, des te groter is de voor leds schadelijke warmteontwikkeling.

  • De afstanden van de afzonderlijke leds moeten zowel zijn afgestemd op het optische systeem dat erboven ligt, als op het warmtegeleidend vermogen van de metalen kern-printplaat van de led-module.

  • Oppervlakken en gesteldheid van het koelelement respectievelijk het armatuurhuis moeten voor elke montagemethode de warmte betrouwbaar naar de omgeving afvoeren.
